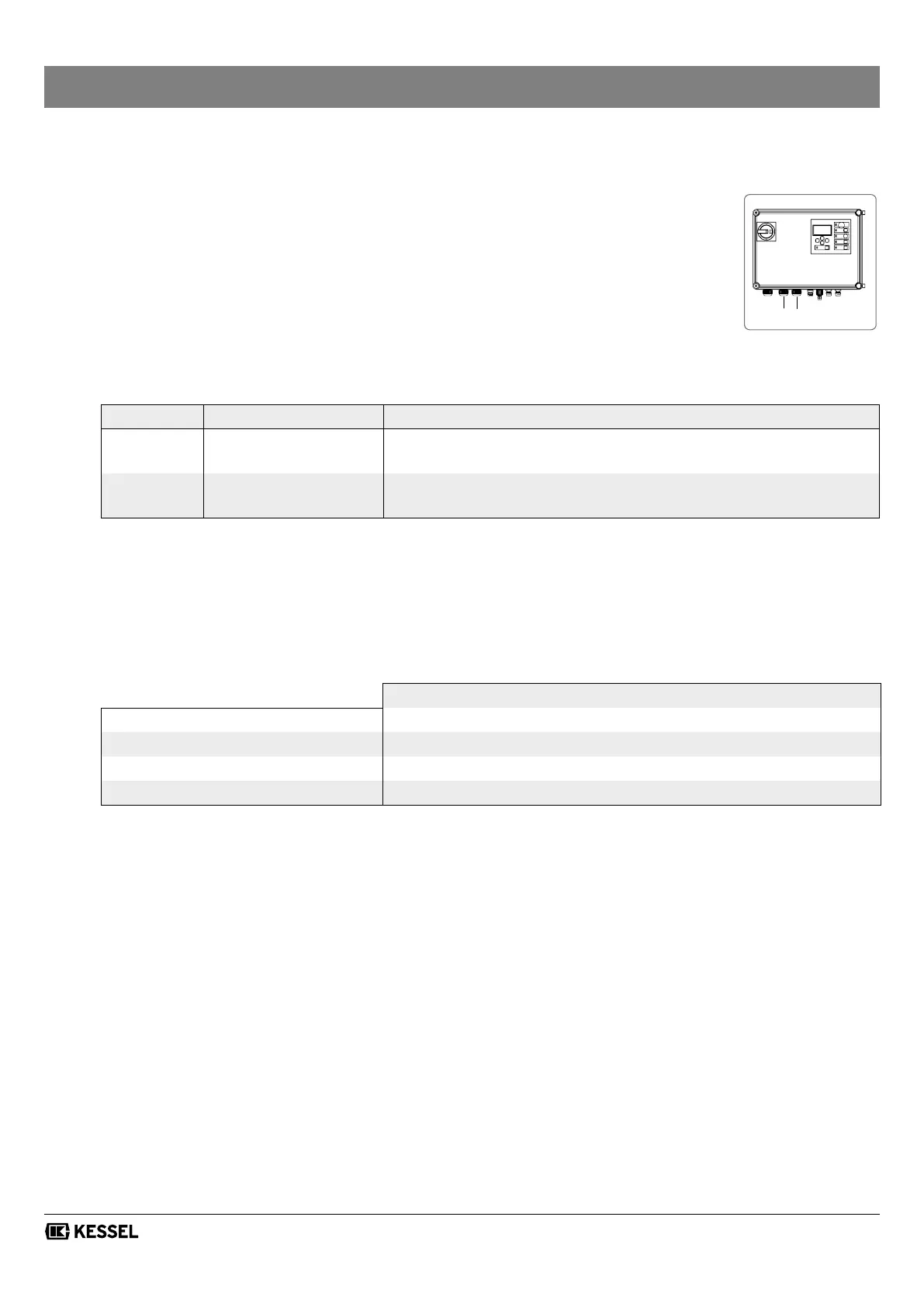

152 / 264
Montaggio
03/2015
Centralina e pompa/e con tensione di funzionamento di 230 V
• Collegare la/e pompa/e ai connettori <b> e <c>.
3.8.2 Collegamento dei contatti a potenziale zero
(Opzionale)
Segnale Collegamento Descrizione
Disturbo 24 (gura [20]) Posizione di commutazione OFF in caso di un messaggio di errore
(vedere capitolo 7) e centralina spenta.
Avvertenza 25 (gura [20]) Posizione di commutazione ON in presenza del messaggio LIVELLO
D‘ALLARME superato
3.8.3 Collegamento di sensori di livello e sensori di pressione
• Realizzare i collegamenti dei sensori di livello come segue.
Collegamento (gura [20]) Codica cromatica del cavo
Sensore d‘allarme
d
Rossa
Sensore di pressione
e -
Sonda ottica della valvola anti-ristagno
f
Nessuna
Motore della valvola anti-ristagno
g
Grigia scura
• Posare in modo sicuro tutti i cavi dei componenti elettrici e la linea del sensore di pressione.
Raccomandazione: ssaggio al collare che può essere montato alla parete del pozzetto.
Posare il tubo essibile di mandata (collegamento <e>) del pescante (sensore di pressione) in modo
che proceda con pendenza sempre crescente. In questo modo viene impedita l‘eventuale formazione di
condensa, che potrebbe causare dei disturbi.
Abb. [78]
