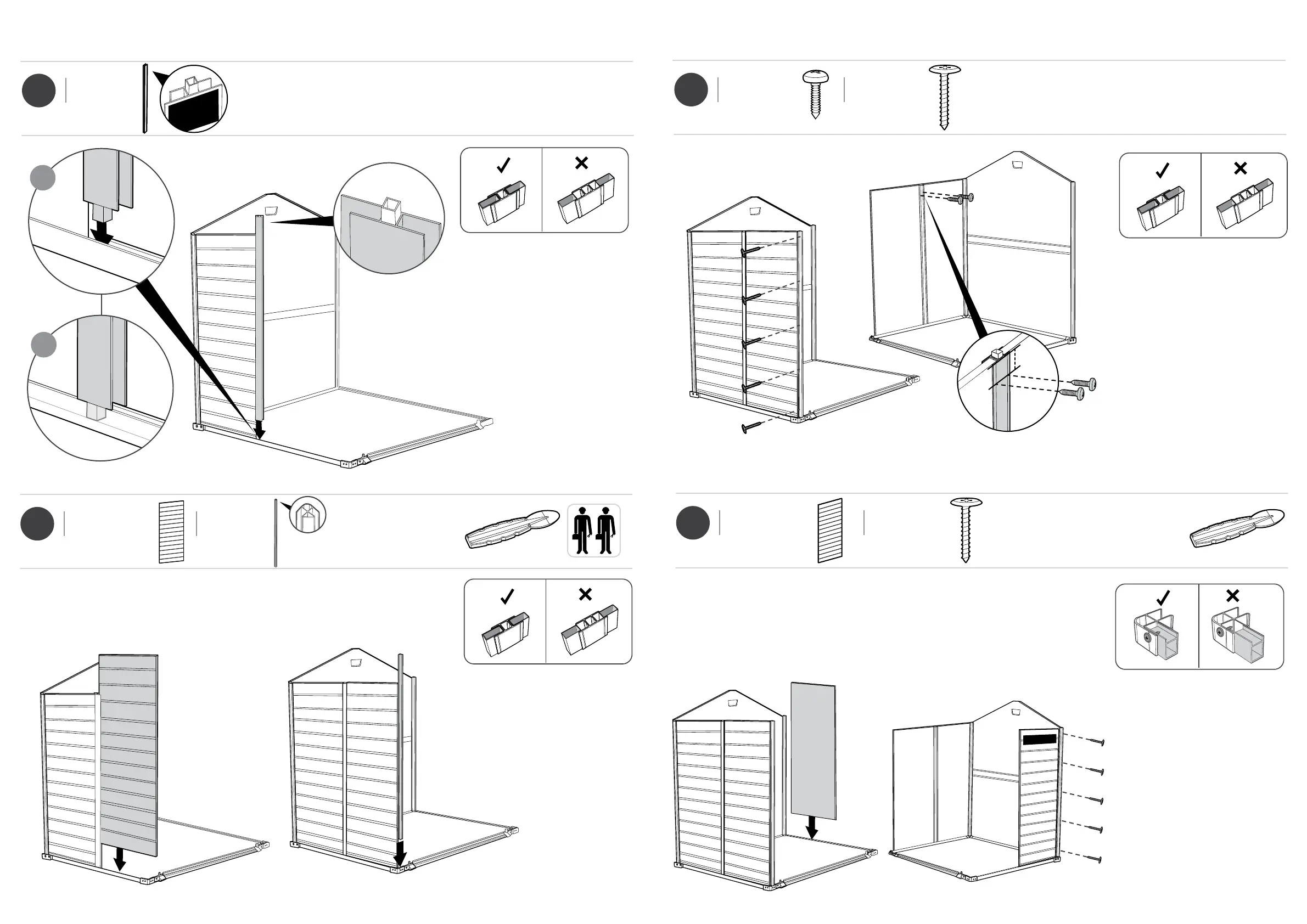

Keter MANOR 6x5SD - Wall Assembly (Continued); Installing Vertical Wall Panel; Attaching Front;Side Wall Sections; Reinforcing Structure with Screws

15
h1a (x1)
72.4”
184 cm
This
side in
h1a
2
1
• Fully fit the panel inside the profile
• Fixez entièrement le panneau dans
la découpe
• Coloque completamente el panel
dentro del perfil
• Passen Sie das Panel genau und
akkurat in das Profil ein
• Plaats het paneel volledig in het
profiel
• Inserire correttamente il pannello
all’interno delle guide
• Encaixe totalmente o painel dentro
do contorno
"This
side in"
"This
side in"
16
c1b (x1)
73.2”
186 cm
w1a
c1b
• Fully fit the panel inside the profile
• Fixez entièrement le panneau dans
la découpe
• Coloque completamente el panel
dentro del perfil
• Passen Sie das Panel genau und
akkurat in das Profil ein
• Plaats het paneel volledig in het
profiel
• Inserire correttamente il pannello
all’interno delle guide
• Encaixe totalmente o painel dentro
do contorno
w1a (x1)
26.4” x 72.8”
67 cm x 185 cm
17
s26b (x5)
1”
26 mm
• Fully fit the panel inside the profile
• Fixez entièrement le panneau dans
la découpe
• Coloque completamente el panel
dentro del perfil
• Passen Sie das Panel genau und
akkurat in das Profil ein
• Plaats het paneel volledig in het
profiel
• Inserire correttamente il pannello
all’interno delle guide
• Encaixe totalmente o painel dentro
do contorno
s13b (x2)
0.47”
12 mm
s26b
s13b
s13b
3.9”
10cm
18
s26b (x5)
1”
26 mm”
w1a (x1)
26.4” x 72.8”
67 x 185 cm
w1a
s26b
• Fully fit the panel inside the profile
• Fixez entièrement le panneau dans la
découpe
• Coloque completamente el panel
dentro del perfil
• Passen Sie das Panel genau und
akkurat in das Profil ein
• Plaats het paneel volledig in het profiel
• Inserire correttamente il pannello
all’interno delle guide
• Encaixe totalmente o painel dentro do
contorno
This side up
14 15
