4
ITALIANO
230Vac

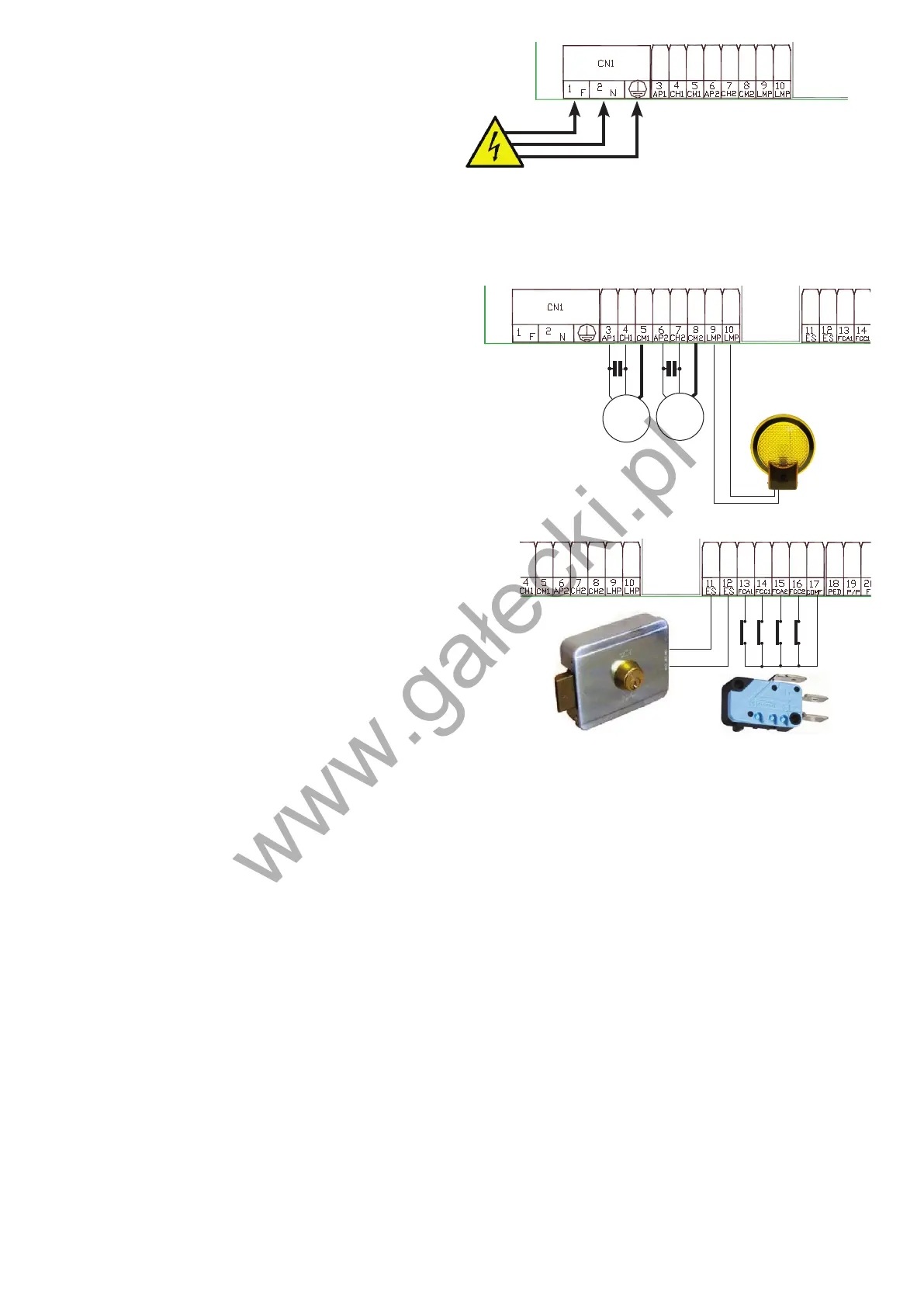

CONNETTORE CN1
Morsettiera collegamenti alimentazione 230Vac
1) F Fase 230Vac
2) N Neutro 230Vac
$) T Collegamento a terra
CONNETTORE CN2
Morsettiera collegamento motori e lampeggiante.
3) Apertura Motore M1
4) Chiusura Motore M1
5) Comune Motore M1
6) Apertura Motore M2
7) Chiusura Motore M2
8) Comune Motore M2
9) Lampeggiante o luce di cortesia Max 25W 230Vac
10) Lampeggiante o luce di cortesia Max 25W 230Vac
Lampeggiante
M1
M2
CONNETTORE CN3
Morsettiera collegamento elettroserratura e necorsa
11) ELS Elettroserratura
12) ELS Elettroserratura
13) FCA1 necorsa apertura Motore M1
14) FCC1 necorsa chiusura Motore M1
15) FCA2 necorsa apertura Motore M2
16) FCC2 necorsa chiusura Motore M2
17) COMF comune necorsa
N.B. I led corrispondenti ai necorsa sono ACCESI quando non viene interessato il necorsa relati-
vo, se non si utilizzano i necorsa PONTICELLARE OBBLIGATORIAMENTE gli stessi sul morsetto
COMF
CONNETTORE CN4
Morsettiera collegamento comandi e sicurezze
18) PED Funzione Pedonale
Collegato tra il Mors. N°18 ed il Mors. N°23 Contatto N.A. Normalmente Aperto.
E’ un comando di apertura che nel caso sia selezionato il funzionamento a 2 motori andrà
ad aprire completamente solo il Motore M1
19) P/P Funzionamento Passo / Passo
Collegato tra il Mors. N°19 ed il Mors. N°23 Contatto N.A. Normalmente Aperto.
Ingresso di comando Apre/Chiude o Apre/Stop/Chiude in base alla selezione del Parametro D
20) F1 Funzione Fotocellula Close
Collegata tra il Mors. N°20 ed il Mors. N°23 Contatto N.C. Normalmente Chiuso
Tale ingresso viene considerato una sicurezza, il contatto può essere interrotto in qualsiasi
momento durante la chiusura dell’automazione provocando l’immediato blocco del moto
invertendo il senso di marcia.
21) F2 Funzione Fotocellula Open
Collegata tra il Mors. N°21 ed il Mors. N°23 Contatto N.C. Normalmente Chiuso
Tale ingresso viene considerato una sicurezza, il contatto può essere interrotto in qualsiasi
momento durante l’apertura dell’automazione provocando l’immediato blocco del moto, l’au-
tomazione continuerà l’apertura al ripristino del contatto.
NC
NC
NC
NC
C
O
M
F
P
E
D
F
C
C
2
F
C
A
2
F
C
C
1
F
C
A
1
E
S
E
S
P
/
P
A
P
1
C
H
1
C
M
1
A
P
2
C
H
2
C
M
2
L
M
P
L
M
P
F N
A
P
1
C
H
1
C
M
1
A
P
2
C
H
2
C
M
2
L
M
P
L
M
P
