5
ITALIANO
NA PED
NA P/P
NC STOP
COMUNE
Alim. accessori
3
TX
RX
3
4
NC
F1
3
TX RX
3
4
NC
F2
1
2
1
2
1
2
1
2
Uscita 2° canale
24Vac/dc
- +
24Vac/dc
- +
24Vac/dc
- +
24Vac/dc
- +

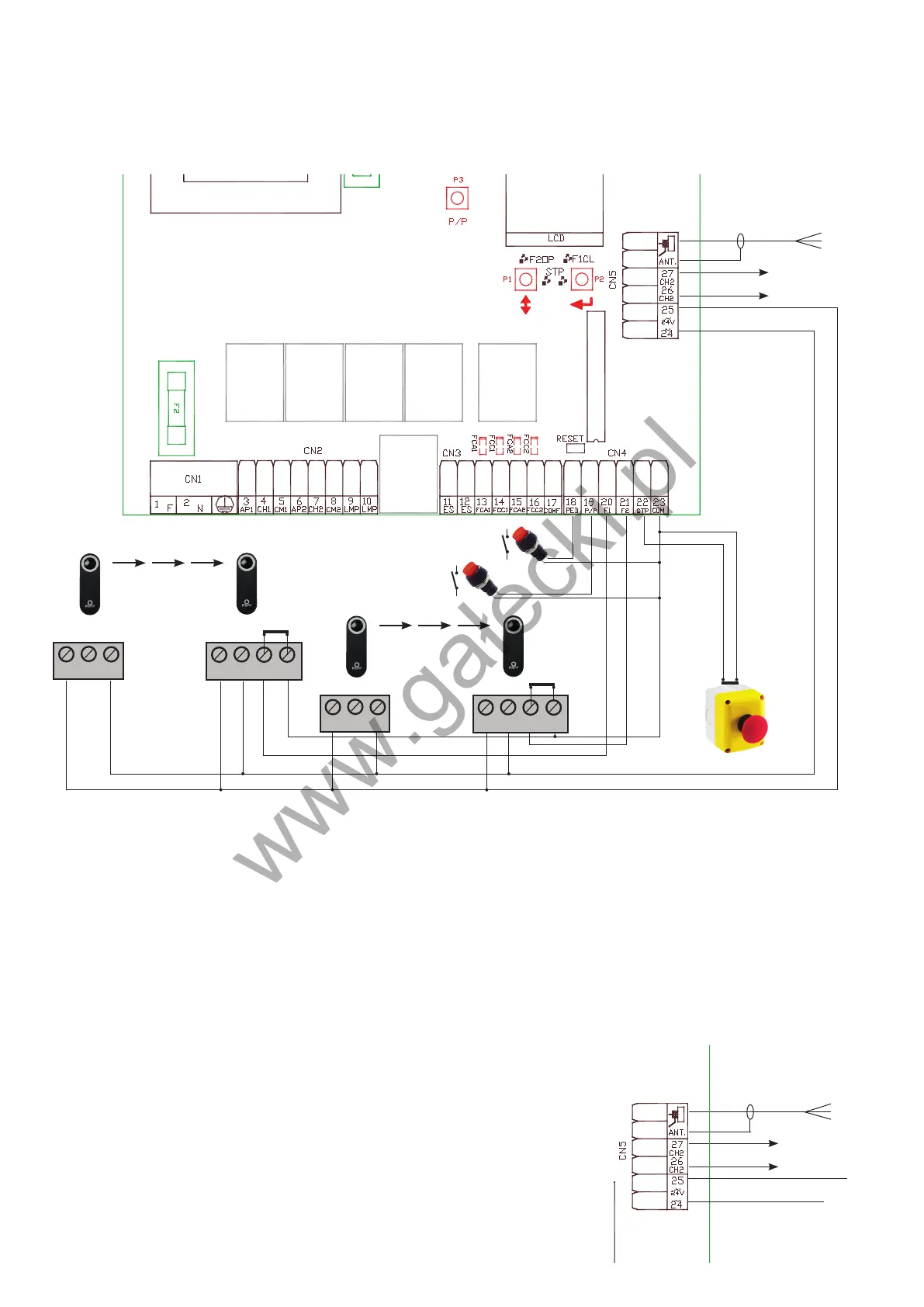

CONNETTORE CN5
Morsettiera collegamento alimentazioni accessori 24Vac, secondo canale radio e antenna
24) Collegamento alimentazione accessori 24Vac max 15W
25) Collegamento alimentazione accessori 24Vac max 15W
26) Collegamento 2° canale radio (solo se si utilizza ricevitore innesto 2 canali)
27) Collegamento 2° canale radio (solo se si utilizza ricevitore innesto 2 canali)
28) Collegamento antenna (calza)
29) Collegamento antenna (segnale)
Alim. accessori
Uscita 2° canale
Antenna
22) STP Funzionamento Stop
Collegato tra il Mors. N°22 ed il Mors. N°23 Contatto N.C. Normalmente Chiuso
Tale ingresso viene considerato una sicurezza, il contatto può essere interrotto in qualsiasi
momento bloccando immediatamente l’automazione disabilitando qualsiasi funzione com-
presa la Chiusura Automatica.
23) COM comune di collegamento.
