DIAGNOSI VISIVA
La grande afdabilità del sistema e l’alta concentrazione delle funzioni vengono gestite da un
microcontrollore in modo che il sistema possa calcolarsi tutti i parametri di rallentamento in base al
tempo di lavoro impostato senza nessuna programmazione particolare da parte dell’installatore.
La centrale viene già fornita con una programmazione base che vi permette di avere già i parametri
fondamentali selezionati, si richiede di effettuare solamente la seguente procedura di prima attiva-
zione :
• Vericare se l’impianto è ad 1 Motore o a 2 Motori e selezionare la tipologia tramite il parametro M.
• Vericare il tempo di lavoro ottimale da selezionare tramite il para-
metro A e .A in base ai gradi di apertura massima ed in base al tipo
di automazione utilizzata vedi tabella dei tempi da selezionare per
un’apertura a 90° come segue:
• Dopo aver vericato che il tempo di lavoro è sufciente a garantire la completa apertura e chiusu-
ra possiamo andare a regolare le funzioni di programmazione: forza motori, rallentamento etc.
• L’ingresso STOP N°22 in cui è obbligatorio l’utilizzo di un contatto N.C. deve essere
chiuso e i due puntini del LCD NON devono lampeggiare, se lampeggiano vuol dire che il
contatto è aperto.
• L’ingresso FOTO APRE F2 N°21 in cui è obbligatorio l’utilizzo di un contatto N.C. deve
essere chiuso e il puntino del LCD di sinistra F2OP deve essere SPENTO, se risultasse
ACCESO FISSO vuol dire che il contatto è aperto.
• L’ingresso FOTO CHIUDE F1 N°20 in cui è obbligatorio l’utilizzo di un contatto N.C.
deve essere chiuso e il puntino del LCD di destra F1CL deve essere SPENTO, se risul-
tasse ACCESO FISSO vuol dire che il contatto è aperto.
N.B. I puntini del LCD in condizioni di normale utilizzo non devono ne lampeggiare ne essere acce-
si ssi, si accendono o lampeggiano nel caso in cui intervenga la sicurezza corrispondente.

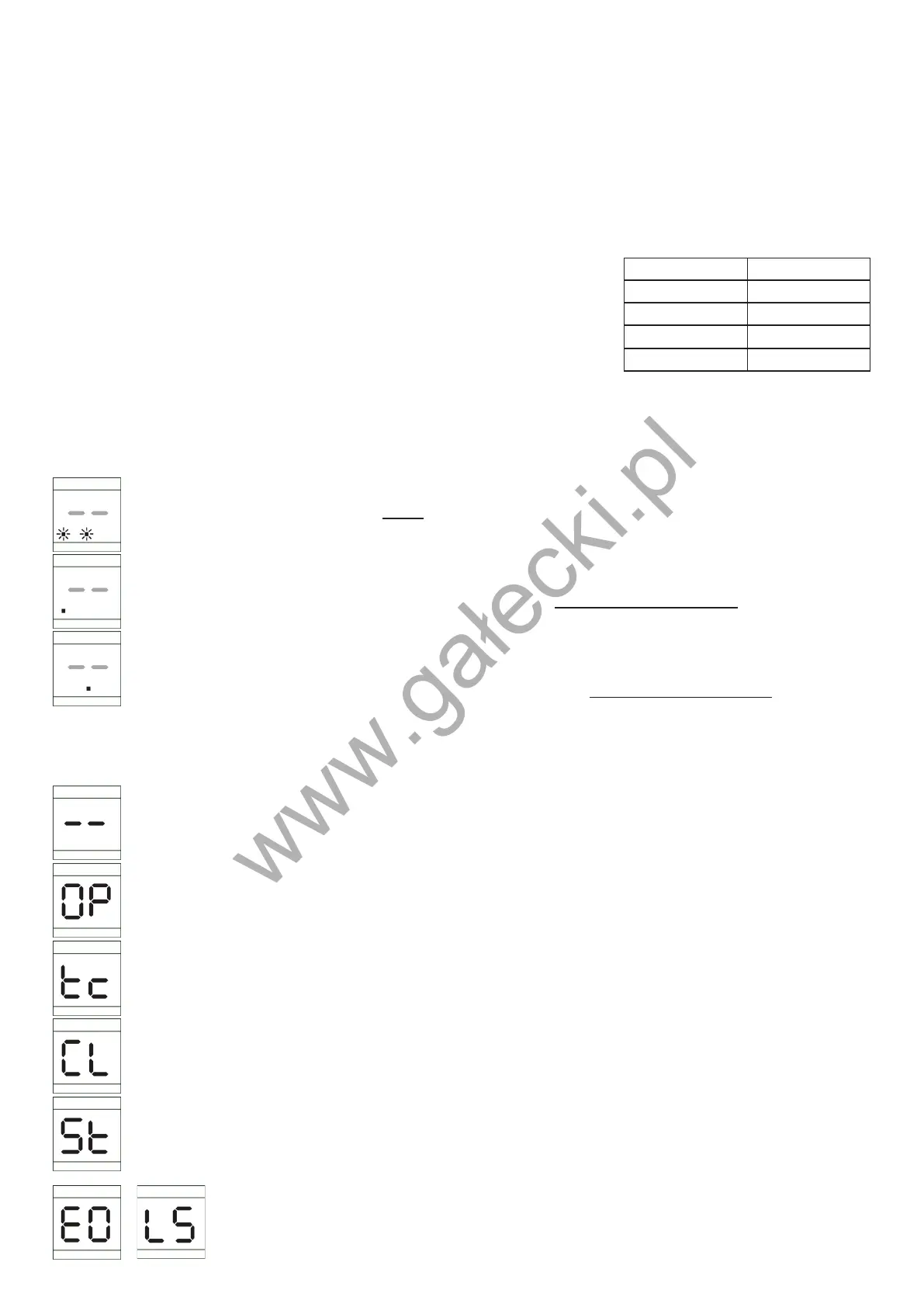

• Con automazione chiusa visualizza.
led FCC spento FCA acceso
• Durante l’APERTURA sul display si visualizza OP.
led FCC acceso FCA acceso
• Se si è selezionato il funzionamento Automatico visualizza TC nel tempo di pausa.
led FCC acceso FCA spento
• Durante la CHIUSURA sul display si visualizza CL.
led FCC acceso FCA acceso
• Se si visualizza ST ( stop ) vuol dire che si è abilitata la funzione UOMO PRESENTE e
non si è terminato il ciclo di apertura o chiusura completa (parametro U1)
• Dopo aver vericato l’esatto funzionamento di apertura e chiusura completa
possiamo andare ad abilitare il rallentamento in base alla percentuale voluta
( parametro E ) e la Forza motore massima ( parametro L )
MOTORE TEMPO
PS-300 13 sec.
PS-400 18 sec.
INT / INTOIL 23 sec.
SN-50 / SN-50B 16 sec.
