FZ-USV-230 (SXM 2540) [DE]
Stand: 10.03.2008 Seite 9 von 21

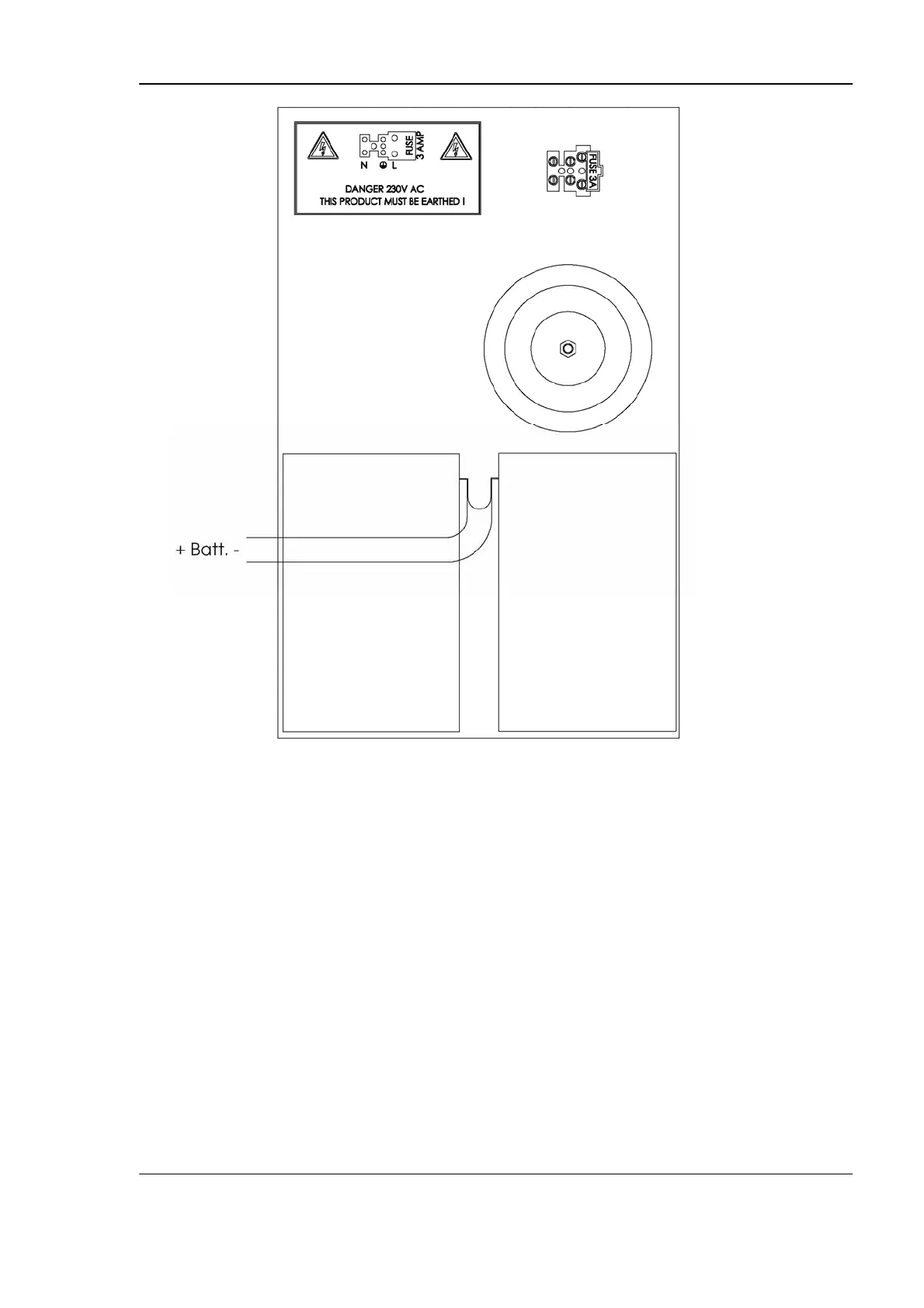

Fig. 4
Wurde alles notwendige überprüft, so kann die 230 VAC Versorgung zugeschaltet
werden.
Die grüne LED L5 muss leuchten und das Relais „AC Fail“ zieht an.
Die grüne LED L1 muss ebenfalls leuchten und zeigt die korrekte DC-
Ausgangsspannung an.
Das Relais „Battery Fail“ muss ebenfalls anziehen.
Prüfen Sie die Funktionen der Genius / Fliethomatic (elektrisches Ver- Entriegeln
und bei voll geladenen Akkus die gewünschten Funktionen im Falle eines
erkannten Fehlers –Umschaltung Tagbetrieb- siehe hierzu auch den
Verdrahtungsvorschlag im Anhang, Fig. 5).
