FZ-USV-230 (SXM 2540) [DE]
Stand: 10.03.2008 Seite 10 von 21

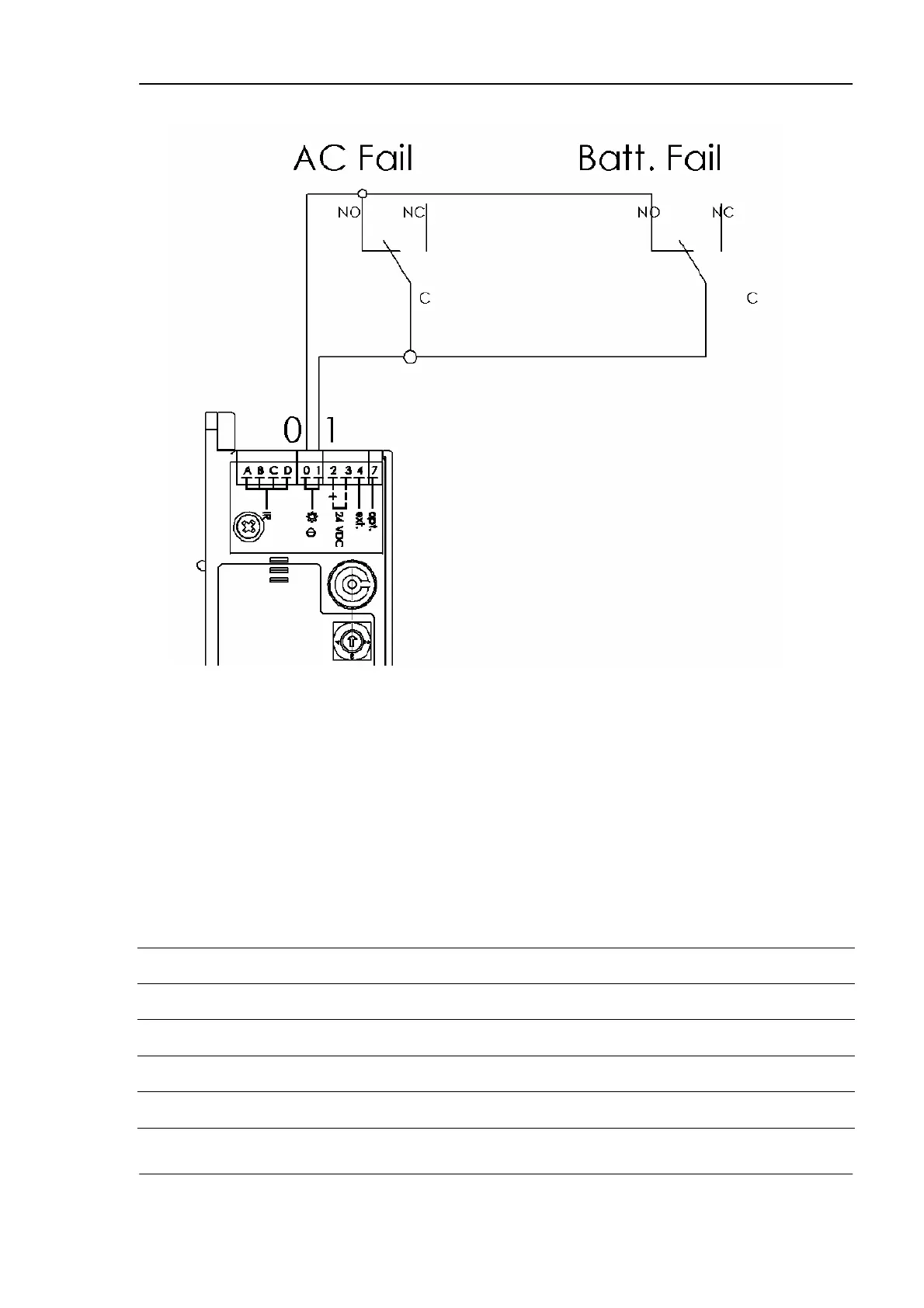

Fig. 5
Sind alle Funktionen gegeben und die richtigen LED’s leuchten, so schließen Sie
bitte den Deckel der Notstromversorgung und sichern diesen mit einer Schraube.
5. LED-Status
LED Nummer Farbe Status wenn LED AN
L1 Grün DC Ausgangsspannung vorhanden
L2 Rot DC-Ausgangsspannung fehlerhaft
L3 Gelb Akku nicht vorhanden oder Unterspannung
L4 Rot PTC-Sicherung aktiviert (Überlastung)
L5 Grün 230 VAC vorhanden
