INSTRUCCIONES DE ENSAMBLAJE
38 39
Arandela
Plana

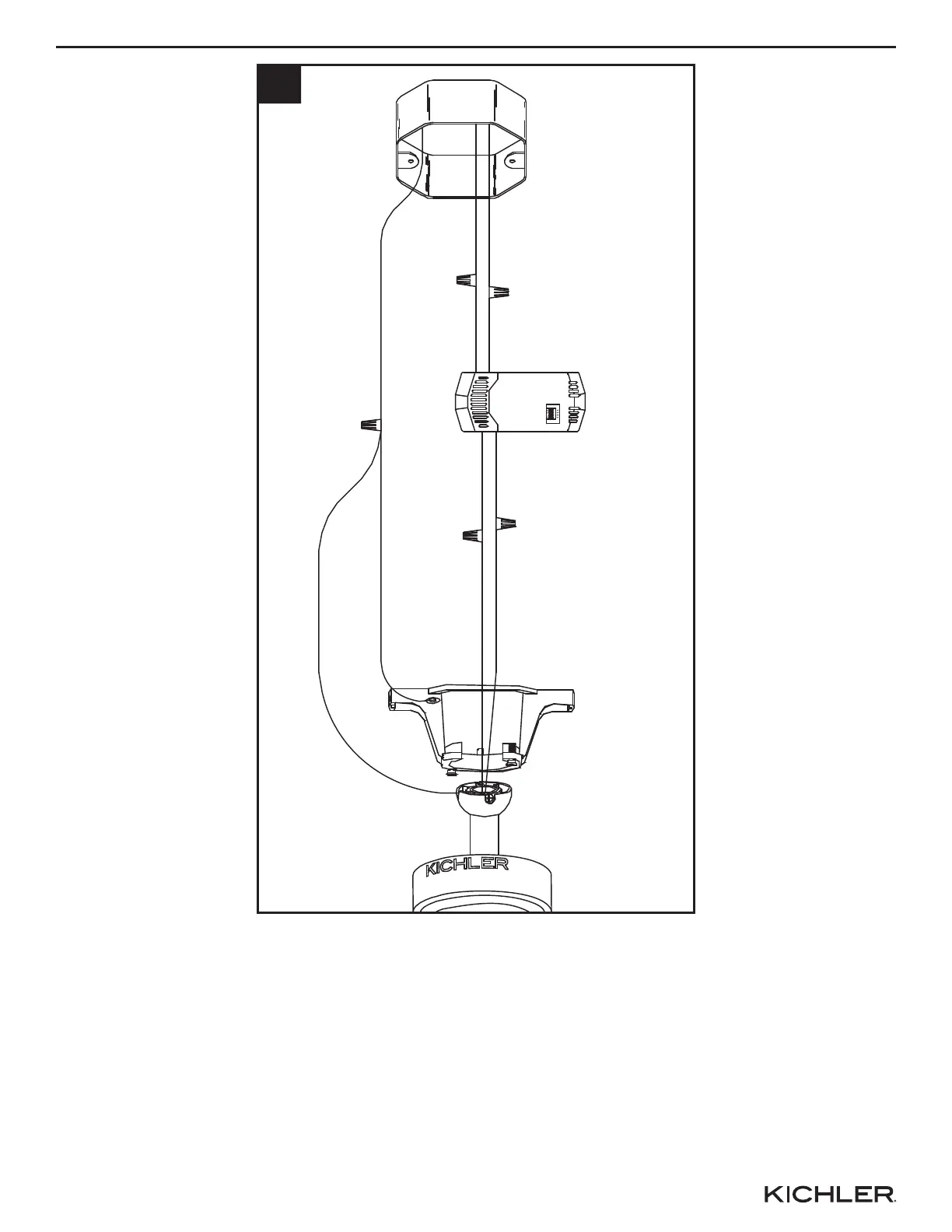

7. Realice el cableado del ventilador según el diagrama, y conecte firmemente los cables con
conectores de cables: envuelva cada conector de cables con cinta aislante (no se incluye) y
cerciórese de que no haya cable o filamentos de cable expuestos después de hacer las
conexiones.
• Conecte el cable BLANCO del ventilador al cable BLANCO marco como TO MOTOR N del receptor.
• Conecte el cable NEGRO del ventilador al cable NEGRO marcado como TO MOTOR L del receptor.
• Conecte el cable NEGRO de la caja eléctrica al cable NEGRO marcado como AC IN L del receptor.
• Conecte el cable BLANCO de la caja eléctrica al cable BLANCO marco como AC IN N del receptor.
• Conecte los cables de TIERRA (VERDE) desde el soporte colgante y la rótula de la varilla, a
TIERRA (VERDE o COBRE SIN RECUBRIMIENTO) de la edificación.
7
Caja de salida
NEGRO
(VIVO)
BLANCO
(NEUTRO)
NEGRO
(ALIMENTACIÓN
DE CA)
BLANCO
(ALIMENTACIÓN
DE CA)
CABLE DE COBRE
SIN RECUBRIMIENTO
(TIERRA)
VERDE (SOPORTE)
VERDE (Barra colgante)
BLANCO
(NEUTRO)
NEGRO (MOTOR) NEGRO
BLANCO
