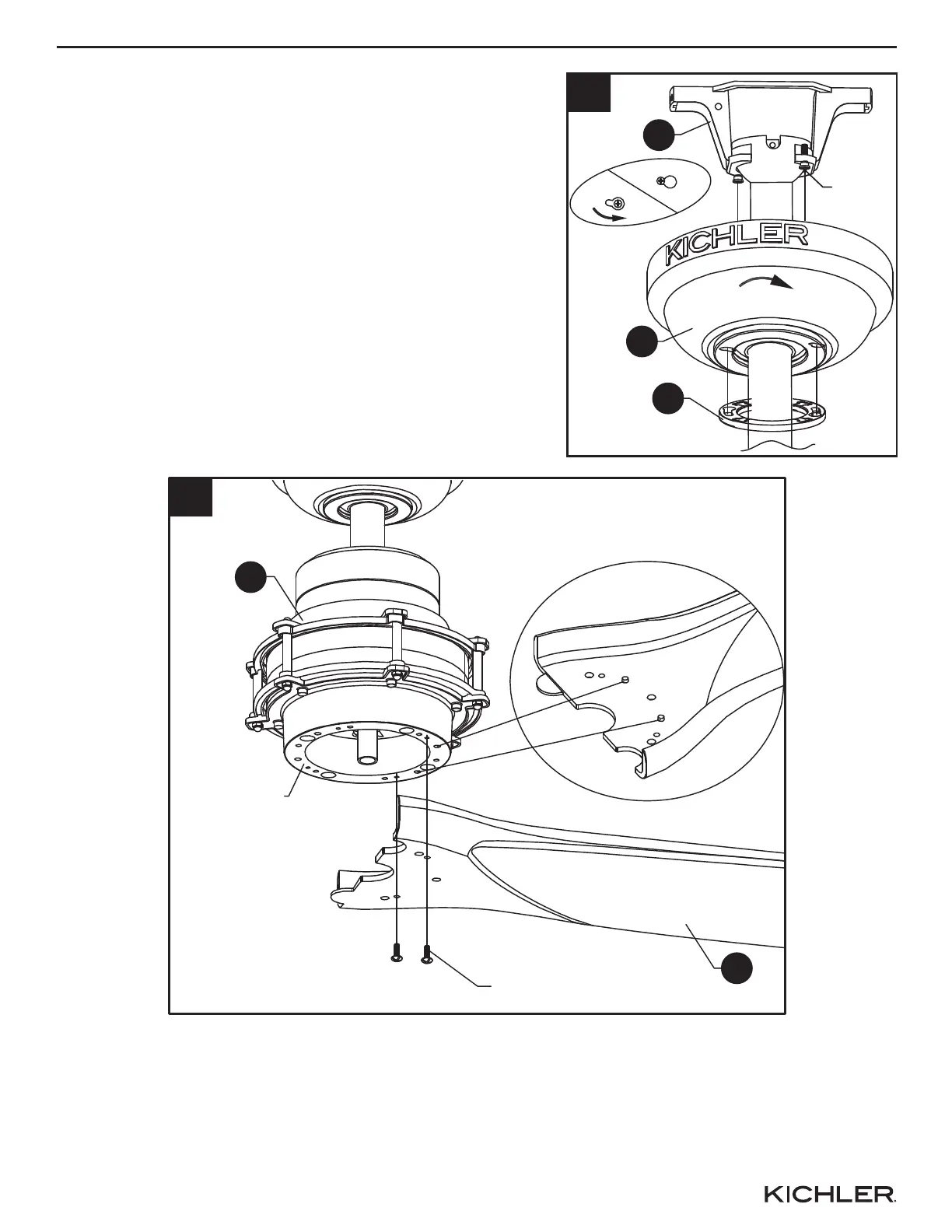

11. Eleve el aspa (K) al volante del motor ubicado en el conjunto del motor (F). Alinee el agujero
central del aspa (K) con el agujero en el volante del motor marcado con un punto rojo. Encaje las
dos protuberancias del aspa (K) en los agujeros del volante del motor. Instale los tornillos del aspa
en los dos agujeros pequeños del aspa (K). Apriete todos los tornillos.
Repita para la aspa restante.
INSTRUCCIONES DE ENSAMBLAJE
40 41 42
10.Afloje los dos tornillos de hombro sin retirarlos por
completo del soporte colgante (A). Ensamble la
cubierta (C) rotando la ranura en forma de ojo de
cerradura en la cubierta sobre los tornillos de
hombro en el soporte colgante (A). Apriete los
tornillos de hombro. Fije con firmeza y apriete la
tapa del agujero de la cubierta (I) sobre los tornillos
de hombro en el soporte colgante (A), usando la
función de girar y asegurar (cerradura de la
torcedura) de la ranura en forma de ojo de
cerradura.
11
Tornillo del aspa
Volante
del motor
K
F
10
A
C
I
Tornillo
de hombro
