Reinigung der Brennkammer
(einmal pro Monat)
Bei ausgeschaltetem und kaltem Ofen:
Bei geschlossener Tür den Kratzer herausnehmen.
5/6 mals den Kratzer aktivieren, um die
Austauschrohre zu reinigen. Nach der Reinigung
den Kratzer ausliegen lassen, um die Innerwänden
einfacher zu entfernen.

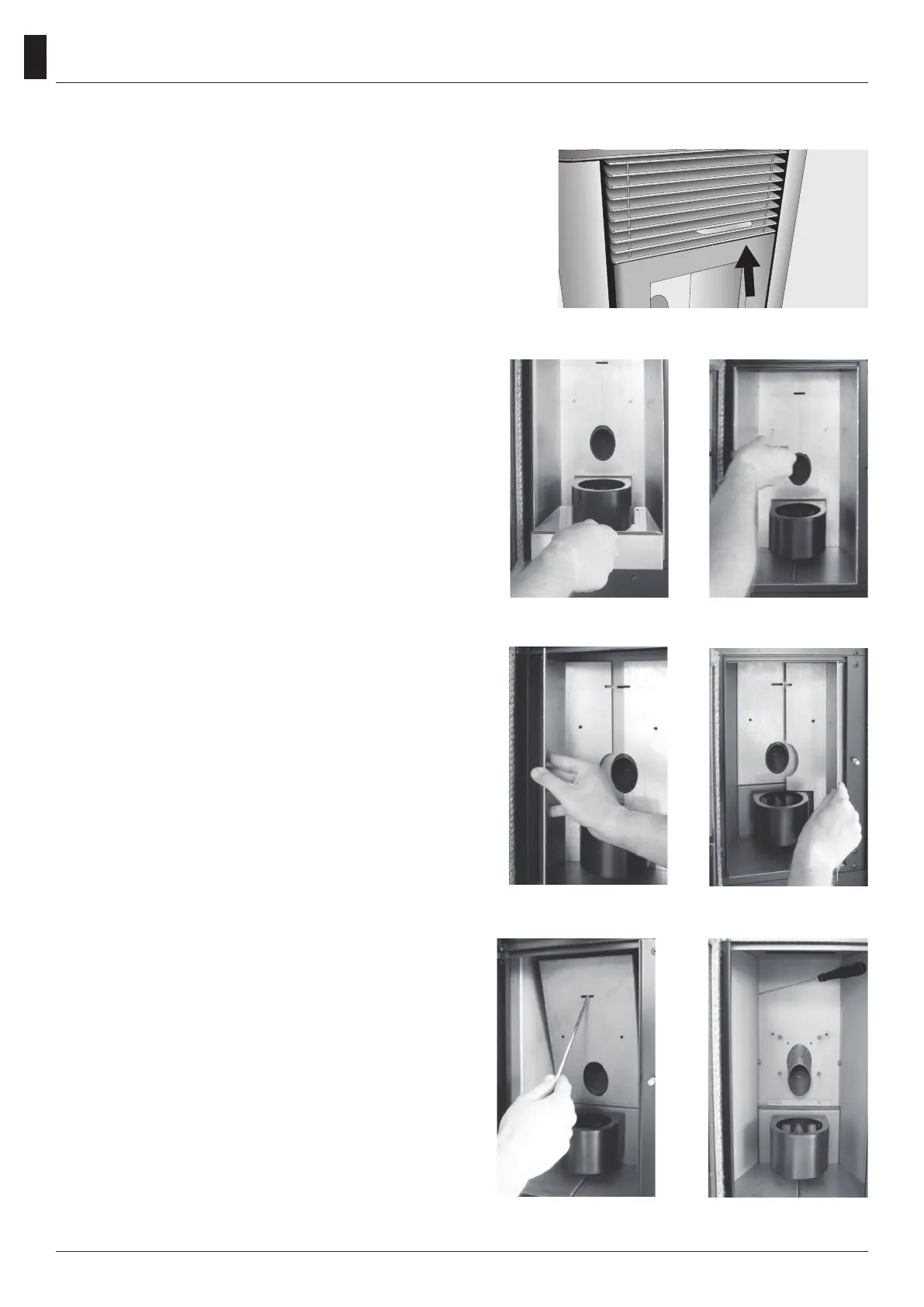

Öffnen Sie die Tür und entfernen Sie den Brenntopf
und den Aschebehälter (Abb. 1)
De ektorblech (im Brennraum oben –
trapezförmiges Blech) entfernen (wie im Paragraph
6.8)
Abb. 1 Abb. 2
Beseitigen Sie die Aussenfeuerschutzschotten.
Bewegen Sie die Schotten ohne Rotation. Wenn
benötigt, verwenden Sie einen Schraubenzieher
oder ähnliches Werkzeug, um die Schotten zu
entfernen. (Abb. 2-3-4)
Beseitigen Sie die zentrale Schotte des
Verbrennungsraumes. (Abb. 5)
Abb.3
Abb. 4
Abb. 5
Abb. 6
Bauen Sie die seitlichen Innerschotten ab.
Verwenden Sie einen Schraubenzieher.
(Abb. 6 - 6.1- 6.2.)
Entfernen Sie die Unterseite des
Verbrennungsraumes. Verwenden Sie einen
Schraubenzieher und fangen Sie unbedingt aus
der rechten Seite an (Abb. 7-8-9)
Verwenden Sie einen Staubsauger, um den
Verbrennungsraum von der Asche zu reinigen.
(Abb. 10)
