KING MIGNON 6 - Page 50

NL
6/44

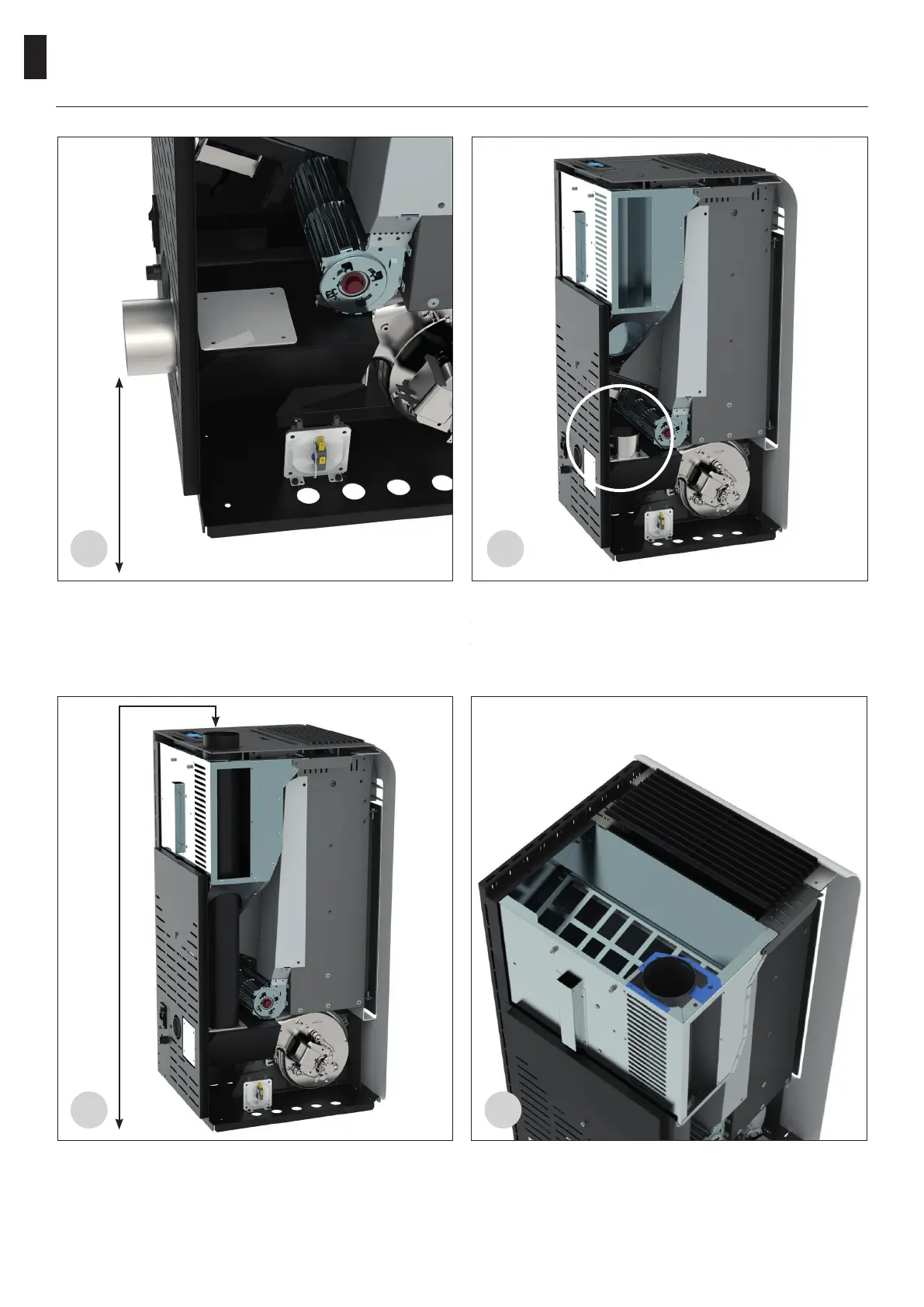

Verticale pijpinstallatie (indien aanwezig)
1
Rompere il pre-tranciato del top e collegare il tubo
verticalmente uscendo nella parte superiore della
stufa. É fondamentale che il tubo non entri in contatto
con le parti del serbatoio e garantire il passaggio
d’aria tra serbatoio e tubo.
La stufa viene fornita con lo scarico fumi
posteriore. In questo caso è necessario installare
il raccordo a “T”.
Installazione tubo verticale
È
possibile spostare lo scarico fumi verso l’alto, in
questo caso si deve chiudere l’uscita posteriore e
spostare il raccordo verso la parte superiore. Non è
necessario installare il raccordo a “T”.
1
3
2
Una volta posizionato il tubo, ssarlo con le piastre
di ssaggio.
4
IT
De kachel wordt geleverd met een achterste rookga-
suitlaat. In dit geval is het noodzakelijk de "T" tting
te installeren.
Het is mogelijk om de rookuitlaat naar boven te ver-
plaatsen, in dit geval moet u de achterste uitlaat slu-
iten en de tting naar boven verplaatsen. Het is niet
nodig de "T" tting te installeren.
Als de pijp eenmaal op zijn plaats zit, zet hem dan
vast met de bevestigingsplaten.
Breek de voorsnede van het bovenblad en verbind
de pijp die verticaal aan de bovenkant van de kachel
uitkomt. Het is van essentieel belang dat de pijp niet
in contact komt met de delen van de tank en dat de
lucht tussen de tank en de pijp kan passeren.
