10

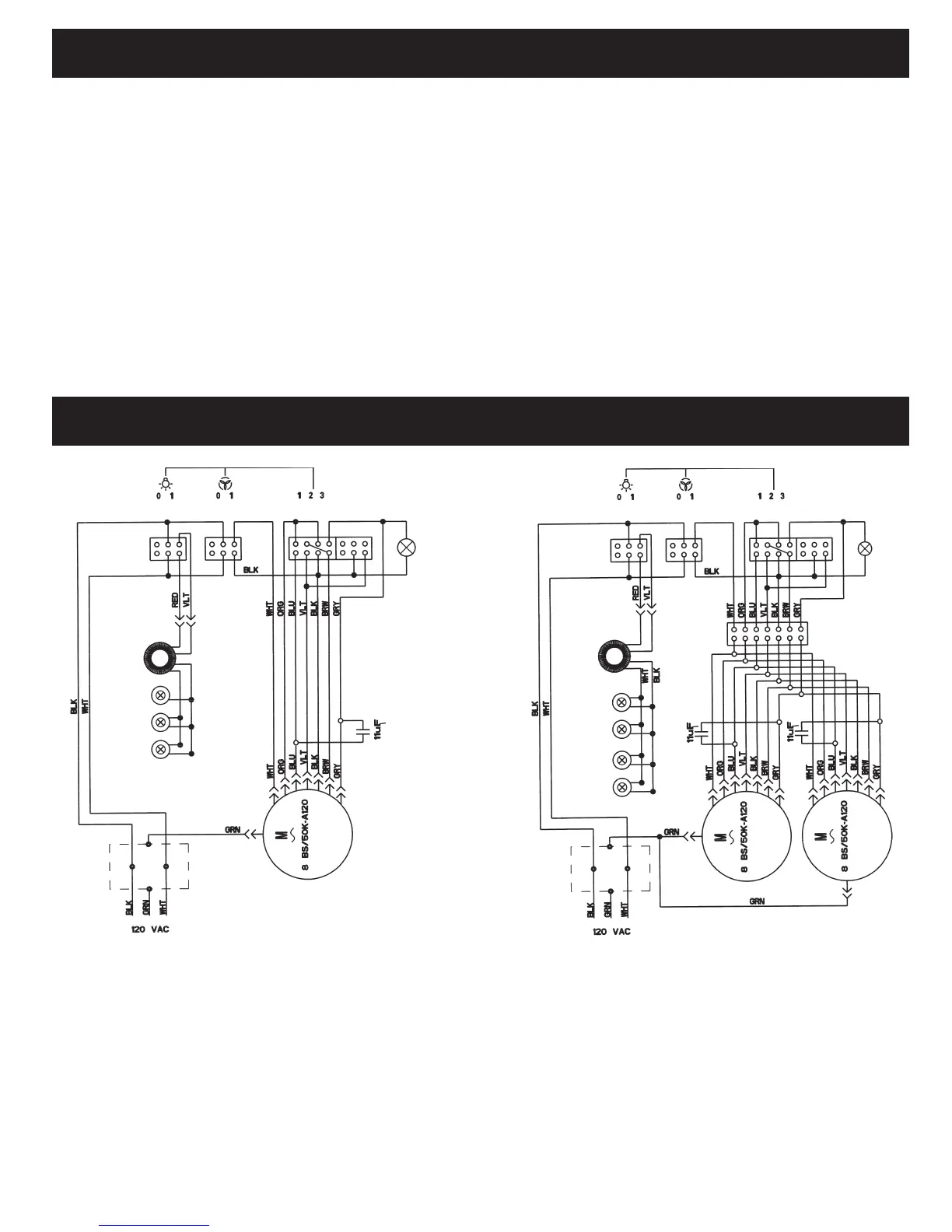

Schémas de câblage
Accessoires utilisables pour l’installation – option -
disponibles chez le revendeur local
Note : Ces ensembles sont disponibles seulement en acier
inoxydable.
Dosseret* : Le dosseret doit être installé avant l’installation
de la hotte.
Hotte de 91,4 cm (36 po) : ensemble n° 8284756
Hotte de 106,7 cm (42 po) : ensemble n° 8284827
Hotte de 121,9 cm (48 po) : ensemble n° 8284755
Garniture cache-conduit : hauteur 30,5 cm (12 po),
profondeur 30,5 cm (12 po)
Hotte de 91,4 cm (36 po) : ensemble n° 8284753
Hotte de 106,7 cm (42 po) : ensemble n° 8284828
Hotte de 121,9 cm (48 po) : ensemble n° 8284752
Extension de cheminée : Pour l’extension de la hauteur de
30,5 cm (12 po) à 58,4 cm (23 po). Utilisation avec une hotte
de 91,4 cm (36 po), 106,7 cm (42 po) ou 121,9 cm (48 po) :
ensemble
n° 8284754
Extension de cheminée : Pour l’extension de la hauteur de
30,5 cm (12 po) à 58,4 cm (23 po). Utilisation avec une hotte
de 91,4 cm (36 po) ou 121,9 cm (48 po) : ensemble n° 8284754
Pour hotte de 91,4 cm (36 po) : pas disponible
Pour hotte de 106,7 cm (42 po) : pas disponible
Pour hotte de 121,9 cm (48 po) : ensemble n° 8284757
Ensembles d’installation – disponibles chez le revendeur local
COMMUTATEURS COULISSANTS
CIRCUIT D’ALIMENTATION
LAMPES ORIENTABLES
TRANSFORMATEUR
BOÎTE DE
CONNEXION
COMMUTATEURS COULISSANTS
CIRCUIT D’ALIMENTATION
LAMPES ORIENTABLES
TRANSFORMATEUR
BOÎTE DE
CONNEXION
BLK = NOIR
GRN = VERT
WHT = BLANC
ORG = ORANGE
BLU = BLEU
VLT = VIOLET
BRW = BRUN
GRY = GRIS
