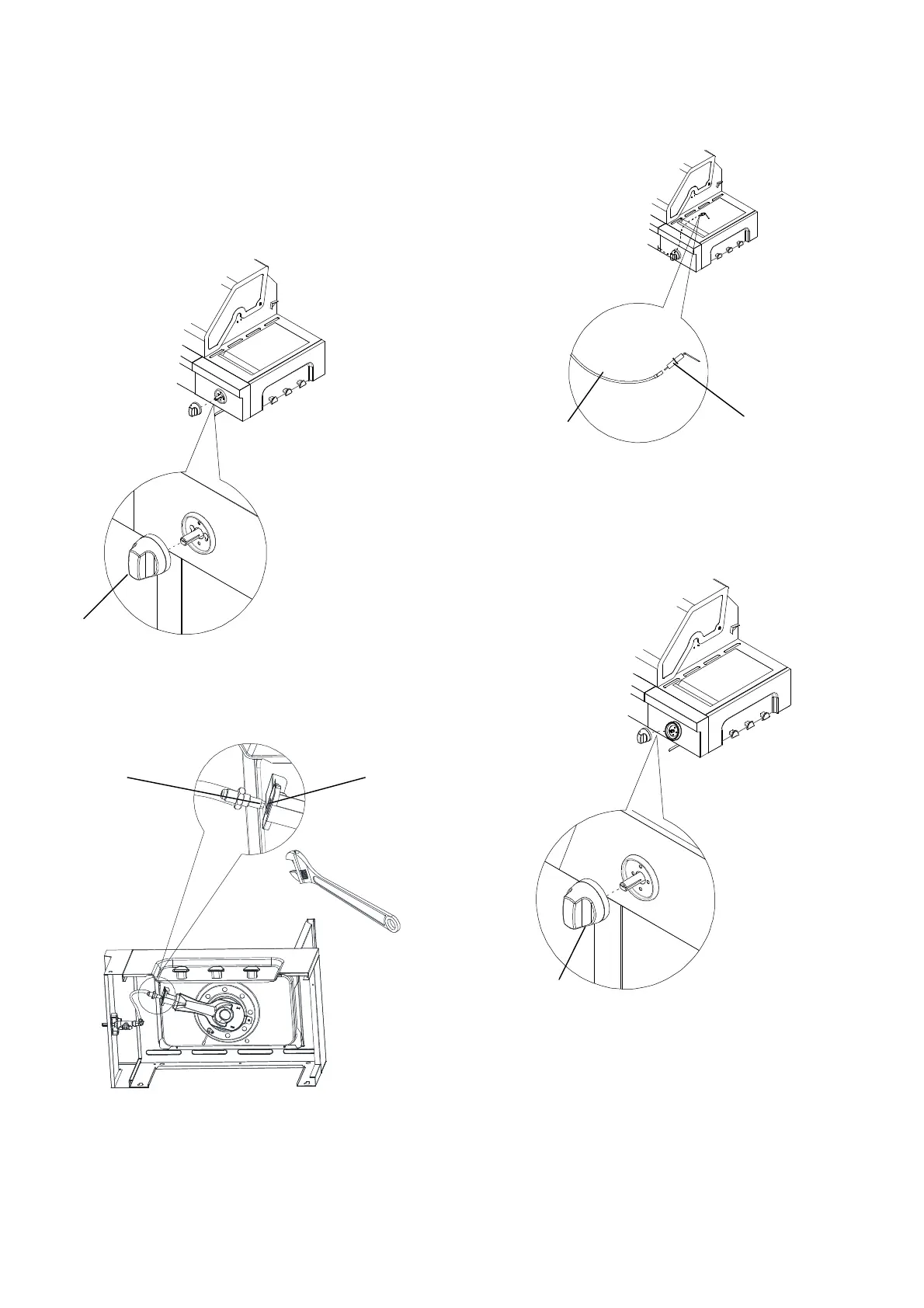

11.Fixez le connecteur en cuivre de l'orifice du brûleur latéral
au tube du brûleur latéral à l'aide de la vis en cuivre
préassemblée et serrez ensuite avec une clé.
12. Connectez les fiches électriques du dessous du brûleur
latéral.
13. Insérerla tigede réglagedansle boutonet enfoncerle
boutonpour le mettreen place.
75
A. Connecteur en cuivre pour l'orifice du brûleur latéral
B. Tube du brûleurlatéral
A. Prise électrique en provenance du gril
B. Ergot de l’allumeur du brûleur latéral
14. La pile de l’allumeurn’estpas installée à l’usine.
Unepile alcalinede format “AA” se trouvedans
la boîted’accessoires,surla grille du gril. Installer
la pile en suivantles instructions présentées à la
section “Remplacementde la pile de l’allumeur”.
A
A. . Bouton de commande
8.Retirer les 2 vis de l'ensemble du gicleur du brûleur latéral.
Voir l'illustration à l'étape 10.
9. Enfoncer la tige de réglage dans l'ouverture à l'avant de la
tablette de brûleur latéral, en alignant les trous du gicleur de
brûleur latéral avec les ouvertures de la tablette de brûleur
latéral. Voir l'illustration à l'étape 10.
10. Fixez la valve du brûleur latéral à l'étagère du brûleur latéral à
l'aide des vis enlevées au cours de l'étape 8.
B
A
A. Bouton de commande
A
BA
