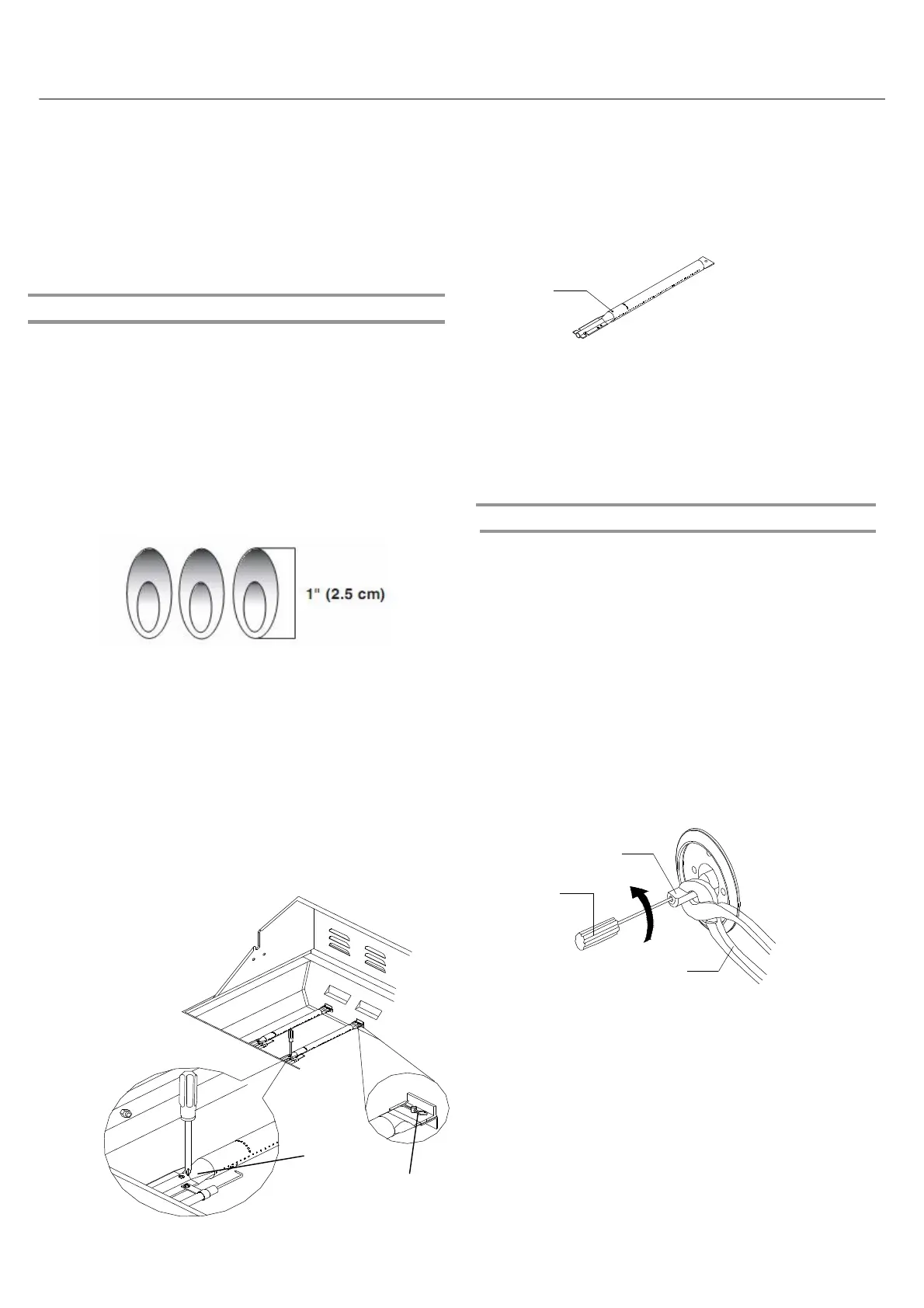

Contrôle et réglage des brûleurs
Les brûleurs ont été testés et réglés à l’usine pour un
fonctionnement optimal. Cependant de légères modifications du
réglage de l’admission d’air et du débit thermique minimum peuvent
être nécessaires du fait de variations de la pression de distribution
du gaz disponible et d’autres conditions. On recommande que tout
réglage des brûleurs soit exécuté par une personne qualifiée.
Pour contrôler et régler les flammes sur les brûleurs du gril, on doit
enlever la grille et les régulateurs de flamme.
6. Si les flammes présentent une teinte jaune (pénurie d’air), faire
tourner la vis de réglage de l’admission d’air dans le sens
antihoraire.
Si la combustion est bruyante ou si les flammes se séparent
du brûleur (excès d’air), tourner la vis de réglage de
l’admission d’air dans le sens horaire.
Lors des réglages, dans un sens ou dans l’autre, modifier la taille
de l’orifice d’admission d’air de 1/8" (3,2 mm) à 1/4" (6,4 mm).
7. Réinstaller le brûleur, les régulateurs de flamme et les grilles.
8. Allumer le gril à l’aide des informations de la section
“Utilisation du gril d’extérieur”. Voir “Caractéristiques des
flammes de brûleurs”.
A. Vis de réglage de l’admission d’air
A
A. Tige de réglage
B. Petit tournevis à lame plate
C. Pince
A
B
C
Les flammes sur les brûleurs du gril et sur les brûleurs latéraux
(sur certains modèles) devraient présenter une teinte bleue et une
forme stable, sans bruit excessif ni séparation entre flamme et
brûleur (les flammes produites par le propane comportent une
pointe légèrement jaune). Une teinte jaune des flammes indique
une déficience d’air. Si la combustion est bruyante ou si les
flammes se séparent du brûleur, il y a un excès d’air. La présence
modérée d’une teinte jaune à l’extrémité des flammes lorsque le
brûleur est régléàHIGH (débit thermique maximum) est
acceptable dans la mesure où il n’y a pas de formation de dépôt de
carbone ou de suie. La hauteur des flammes doit être d’environ 1"
(2,5 cm).
Caractéristiques des flammes de brûleurs
Si le brûleur s’éteint lorsqu’il est réglé pour le débit thermique
minimum (position LOW), on doit effectuer un réglage particulier.
1. Fermer le robinet et laisser le gril et les brûleurs refroidir
complètement.
2. Ôter les grilles du gril et les régulateurs de flamme.
3. Allumer le gril à l’aide des informations de la section
“Utilisation du gril d’extérieur”.
4. Tourner le brûleur au réglage le plus bas.
5. Retirer chaque bouton de commande des brûleurs principaux
et du brûleur latéral en desserant la vis avec la clé hex.
6. Immobiliser la tige de réglage du robinet avec une pince et
insérer un petit tournevis à lame plate dans l’axe.
7. Observer les flammes et faire tourner doucement le tournevis
dans le sens antihoraire.
8. Régler pour obtenir des flammes stables de taille minimum.
Réglagepour le débitthermiqueminimum
9. Réinstaller le bouton de commande et éteindre le brûleur.
10. Répéter les étapes 3 à 9 pour chaque brûleur au besoin.
11. Après le refroidissement des brûleurs, réinstaller les
régulateurs de flamme et les grilles.
Vérifier que les brûleurs ne sont pas obstrués par de la poussière,
des débris, nids d’insectes, etc.; nettoyer au besoin. Si les
brûleurs sont propres, ajuster l’admission d’air au besoin.
IMPORTANT: Avant de régler l’admission d’air sur un brûleur,
laisser le brûleur refroidir complètement. Processus de réglage :
1. Allumer le gril à l’aide des informations de la section “Utilisation
du gril d’extérieur”.
2. Observer les flammes pour déterminer si le brûleur nécessite
un réglage et pour noter la forme des flammes.
3. Fermer le robinet et laisser le gril et les brûleurs refroidir
complètement.
4. Ôter les grilles du gril et les régulateurs de flamme.
5. Enlever la vis et la goupille fendue qui maintiennent le brûleur
en place. Ôter le brûleur à gaz du gril.
82
A. Vis
B. Pince
A
B
