1. On doit employer une combinaison de raccords pour raccorder
le gril à la canalisation de gaz existante.
n On doit utiliser le tuyau dalimentation en gaz flexible en PVC
homologué CSA de 10 pi (3 m).
n Pour l’étanchéité des jointures, utiliser un composé
d’étanchéité pour tuyauterie compatible avec le gaz naturel. Ne
pas utiliser de ruban adhésif Teflon®†.
n La canalisation dalimentation en gaz doit comporter un robinet
darrêt manuel (homologué) facilement accessible à proximité
du gril.
2. Connecter le raccord en laiton à une extrémité du tuyau
dalimentation de gaz flexible en PVC de 10 ft (3 m) au
détendeur pour gaz naturel.
3. Connecter le raccord à branchement rapide à lautre extrémité
du tuyau dalimentation de gaz flexible en PVC de 10 pi (3 m) à
la canalisation rigide dalimentation en gaz naturel.

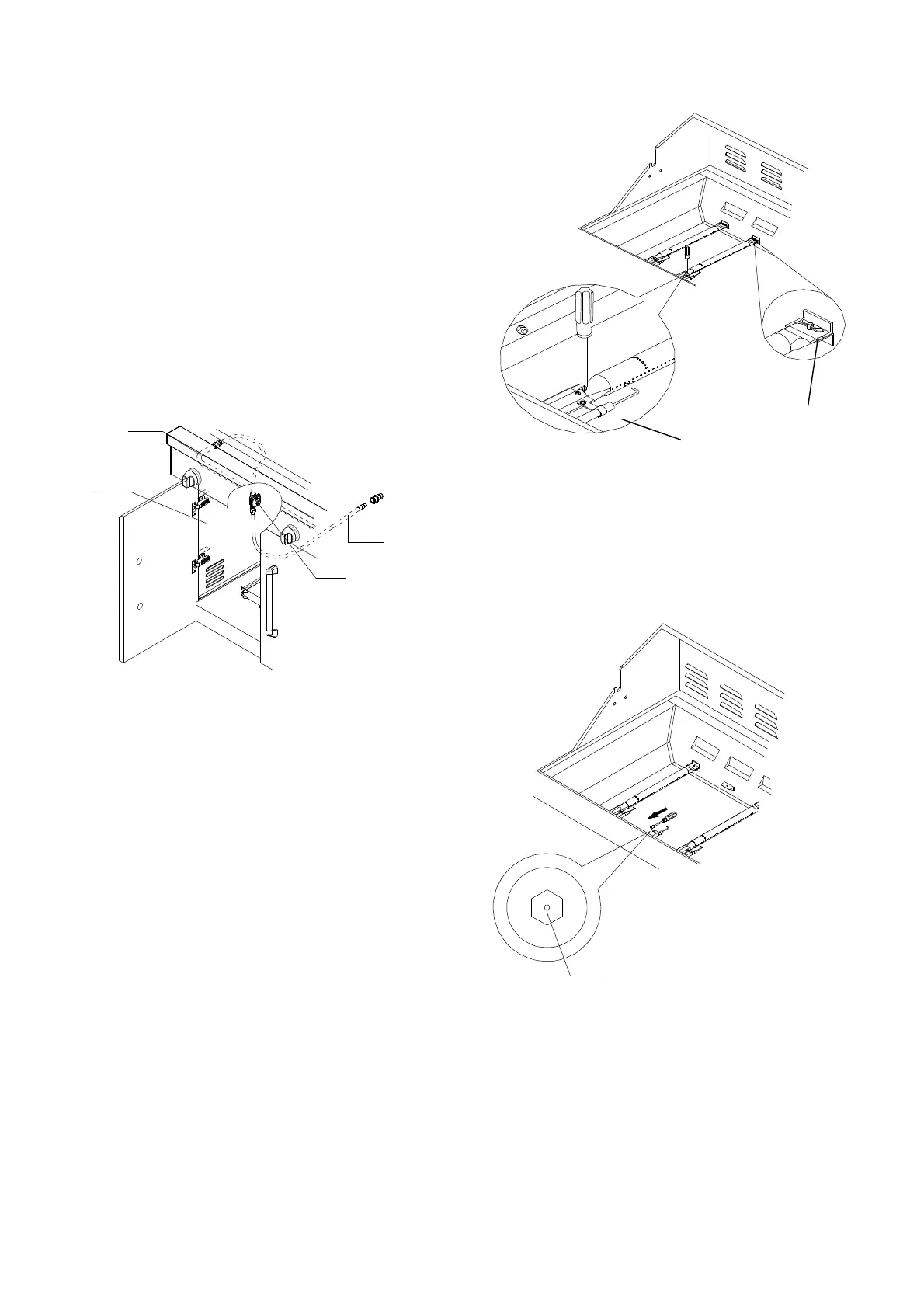

Remplacement des gicleurs de brûleur du gril
A
A.Gicleur de brûleur principal
A
Raccordementau gaz
C
80
†®TEFLON is a registered trademark of E.I. Du Pont De Nemours and
Company.
A. Tubulure de distribution
B. Panneau de droite
C. Tuyau à gaz en PVC de 10 pi (3 m)
D. Ensemble détendeur pour gaz naturel/tuyau
1. Ôter les grilles et les régulateurs de flamme.
2. Retirez les 2 vis et la goupille fendue fixant le brûleur. Mettre
les vis et la goupille de côté. Retirez le brûleur du
gril en le soulevant pour le dégager.
3. Démonter le gicleur en laiton de lextrémité du robinet
de gaz à laide dune cléàdouille de 6 mm ou dun
tourne-écrou de 6 mm. Le gicleur de brûleur principal
se trouve derrière le gicleur pour gaz propane aucun
gicleur supplémentaire ne doit donc être installé.
IMPORTANT: Vérifier que le gicleur est correctement
installé dans l'ouverture du brûleur.
4. Réinsérer le brûleur et le fixer à nouveau à laide des 2
vis précédemment retirées. Répéter ce processus pour
chaque brûleur principal.
5. Positionner les allumeurs de façon à ce quils se
trouvent à 1/8 (3.2 mm) de chaque brûleur.
A. Vis
B. Pince
B
D
B
A
