88

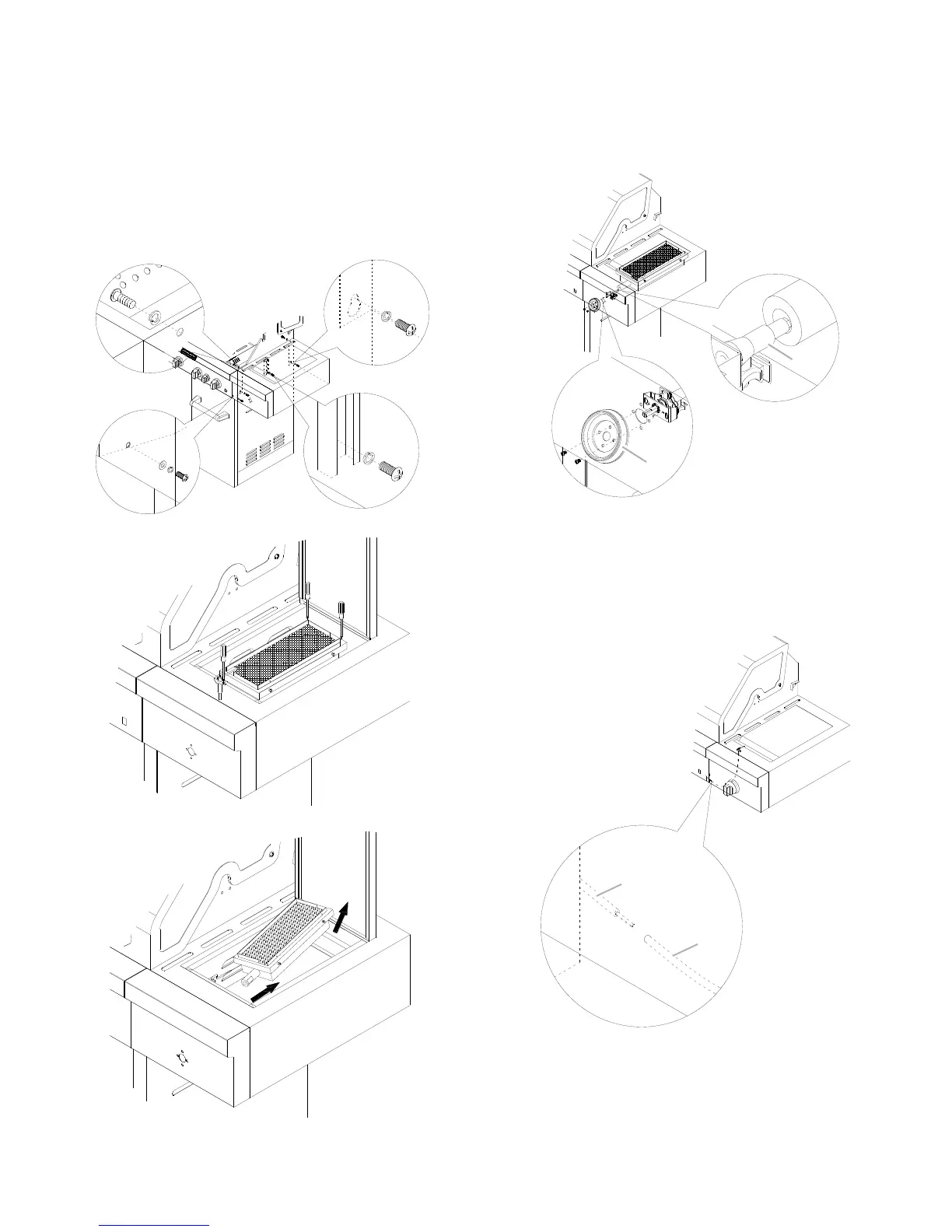

6. Fixer le sommet de la tablette latérale au gril (A) en insérant
les 3
vis retirées à l’étape 3 dans la tablette latérale à partir de
l’intérieur du couvercle du gril, puis serrer. Voir l'illustration à
l'étape 8.
7. Fixer le bas de la tablette latérale au panneau latéral (B et C)
du gril en insérant les 3
vis extraites du panneau latéral du gril
à l'étape
4. Il faudra peut-être tirer le plateau d'égouttement
vers l'avant pour installer la vis centrale (C). Serrer les vis. Voir
l'illustration à l'étape 8.
8. Fixer la tablette latérale au tableau de commande (D) en
insérant la vis extraite du tableau de commande du gril à
l'étape 4. Serrer la vis.
9. Retirer les 3 vis du brûleur à rôtissage latéral.
10. Retirer le brûleur à rôtissage latéral.
11. Retirer les 2 vis de l'ensemble du gicleur du brûleur latéral.
Voir l'illustration à l'étape
13.
12. Enfoncer la tige de réglage dans l'ouverture à l'avant de la
tablette de brûleur latéral, en alignant les trous du gicleur de
brûleur latéral avec les ouvertures de la tablette de brûleur
latéral. Voir l'illustration à l'étape
13.
13. Faire glisser l'ouverture du cerclage sur la tige de réglage et
fixer le gicleur du brûleur latéral et le cerclage à la tablette du
brûleur latéral à l'aide des vis retirées à l'étape 9.
14. Réinstaller le brûleur à rôtissage latéral en l'inclinant de façon
à ce que les tubes du brûleur latéral soient installés par-
dessus le gicleur.
15. Raccorder les prises électriques sur la partie inférieure du
brûleur à rôtissage.
A. Cerclage
B. Tige de réglage
A. Prise électrique en provenance du gril
B. Prise électrique en provenance du
brûleur à rôtissage
