81

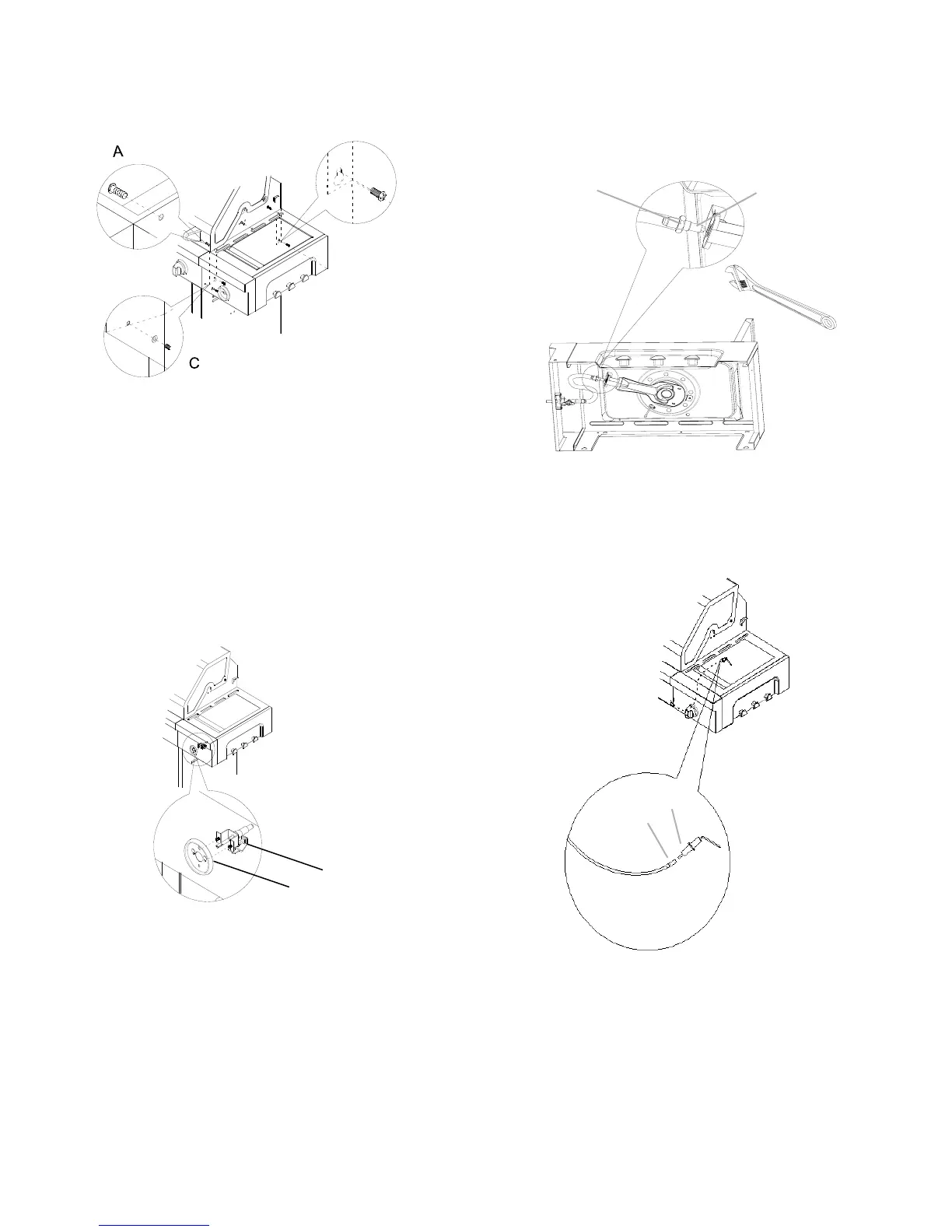

7. Fixer la tabl
ette latérale au tableau de commande (D) en
insérant la vis extraite du tableau de commande du gril à
l'étape 4. Serrer la vis.
8. Retir
er les 2 vis de l'ensemble du gicleur du brûleur latéral.
Voir l'illustration à l'étape 10.
9. Enfoncer la tige de réglage dans l'ouverture à l'avant de la
tablette de brûleur latéral, en alignant les trous du gicleur de
brûleur latéral avec les ouvertures de la tablette de brûleur
latéral. Voir l'illustration à l'étape 10.
10. Fair
e glisser l'ouverture du cerclage sur la tige de réglage et
fixer le gicleur du brûleur latéral et le cerclage à la tablette du
brûleur latéral à l'aide des vis retirées à l'étape 9.
R
éinstaller le brûleur à rôtissage latéral en l'inclinant de façon
à ce que les tubes du brûleur latéral soient installés par-
dessus le gicleur.
Raccor
der les prises électriques sur la partie inférieure du
brûleur à rôtissage.
A. Cerclage
B. Tige de réglage
A. Prise électrique en provenance du gril
B. Prise électrique en provenance du
12.
Fije el soporte del quemador lateral con tubo de orificio
del quemador lateral con tornillo de latón premontadas,
a continuación, apriete con la llave
11.
B
B
