80

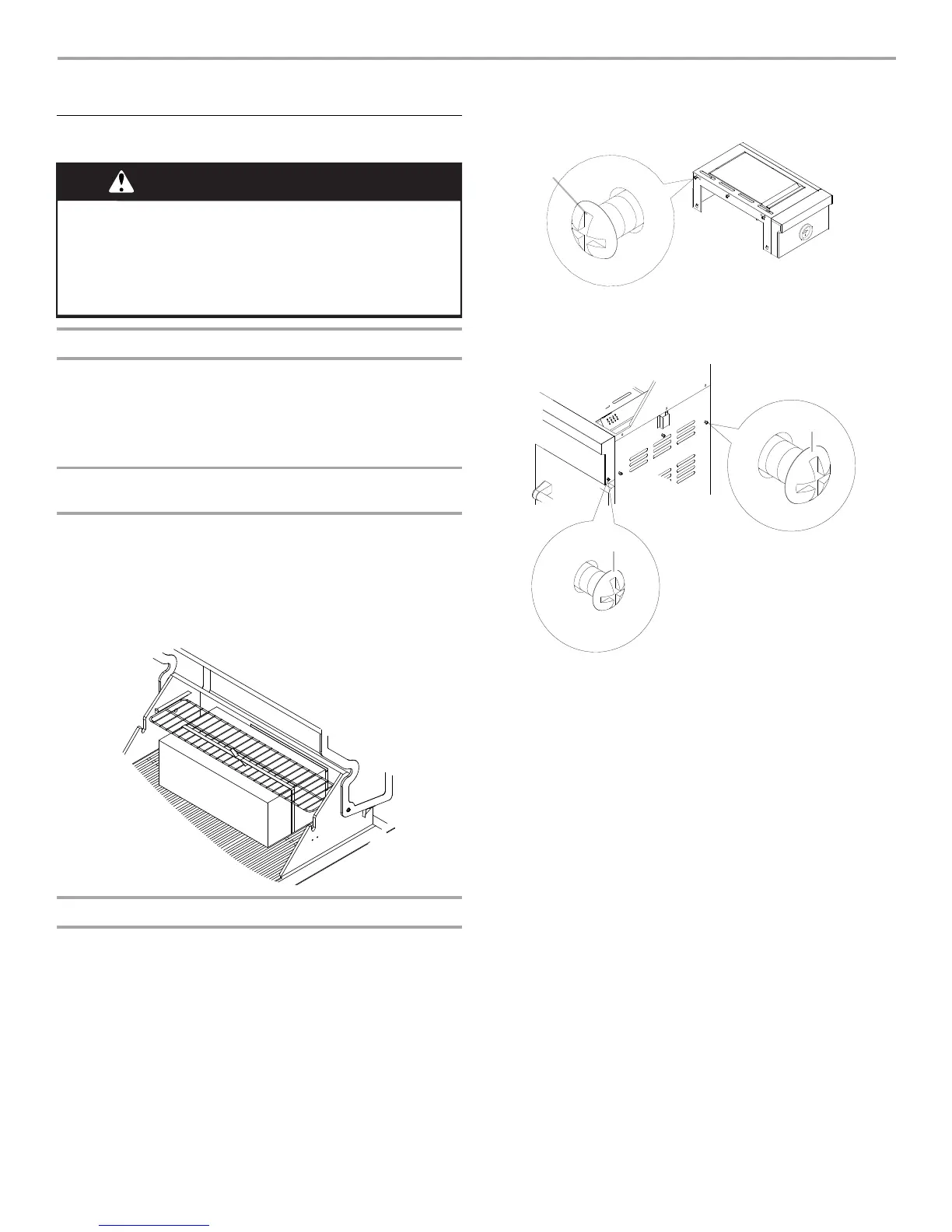

INSTRUCTIONS D'INSTALLATION
Installation du gril d’extérieur autoportant
Déballage du gril
1. Enlever tous les matériaux d’emballage et retirer le gril de la
base d’expédition.
2. Déplacer le gril à pr
oximité de l’emplacement d’installation
désiré à l’extérieur.
3. Ouvrir
le couvercle du gril.
Élimination des matériaux d’emballage à l’intérieur du
gril
1. À l’aide d’un couteau utilitaire, couper les sangles jaunes et le
ruban adhésif d’emballage pour ouvrir la boîte par le dessus
et retirer les btes.
2. Retir
er la grille-réchaud et les grilles du gril de l’intérieur du
gril et retirer l’emballage de la chambre de cuisson.
3. R
etirer le bloc de polystyrène et les matériaux d’emballage de
l’intérieur du gril.
Fixation de la tablette de droite avec brûleur à rôtissage
1. Déballer la tablette de droite avec brûleur à rôtissage.
2. Ouvrir
le couvercle du gril.
3. Retir
er les 3 vis du côté du brûleur à rôtissage latéral.
4. Retir
er les 2 screws du panneau latéral du grille et la vis (1 )
sur le tableau de commande du gril.
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer le gril.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
A. Vis du brûleur à rôtissage latéral
A. Vis du tableau de commande du gril
B. Vis du panneau latéral du gril
A
B
5. Fixer le sommet de la tablette latérale au gril (A) en insérant
les 3 vis retirées à l’étape 3 dans la tablette latérale à par
tir de
l’intérieur du couvercle du gril, puis serrer. Voir l'illustration à
l'étape 8.
6. Fixer le bas de la tab
lette latérale au panneau latéral (B et C)
du gril en insérant les 3 vis extraites du panneau latéral du gril
à l'
étape 4. Il faudra peut-être tirer l
e plateau d'égouttement
vers l'avant pour installer la vis centrale (C). Serrer les vis. Voir
l'illustration à l'étape 8.
A
