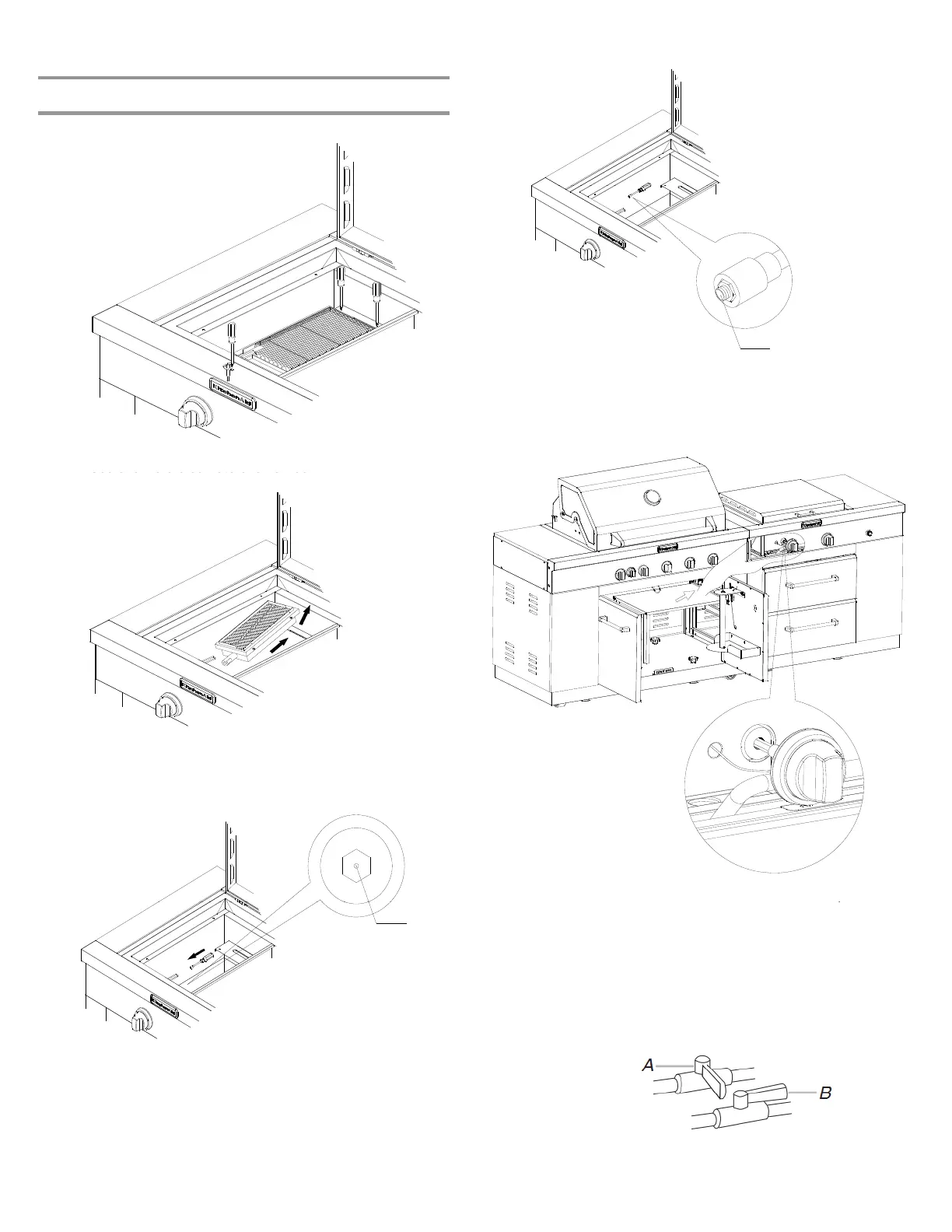

Changer l'orifice du brûleur à flamber
1. Retirez la vis fixant le dispositif d'allumage ainsi que les 2 vis
du brûleur latéral à flamber.
2. Soulevez le brûleur latéral à flamber.
A.A. Orifice
IMPORTANT : Assurez-vous que l'orifice est correctement
installé à l'intérieur de la valve. Ouvrez la porte droite et
avec une lampe de poche, vérifiez que l'orifice est
correctement installé à l'intérieur du venturi du brûleur de la
porte droite.
2.
Soulevez
le
brûleur
latéral
à
flamber.
3 Localisez l
'
orifice pour propane liquide à l
'
extrémité de la
3
.
Localisez
lorifice
pour
propane
liquide
à
l extrémité
de
la
valve et utilisez une clé à douille de 6 mm ou un tourne-
écrou de 6 mm pour enlever l'orifice. Remplacez par un
orifice pour gaz naturel.
4. Réinstallez le brûleur latéral à flamber. Assurez-vous
q
ue le
A.
q
dispositif d'allumage est éloigné pour permettre un
positionnement correct du brûleur. À l'aide d'un tournevis
Phillips, fixez les vis de montage.
5. À l'aide d'un tournevis Phillips, fixez à nouveau le dispositif
d'allumage et la plaque du brûleur latéral à flamber.
6. Ouvrez la valve d'arrêt manuel dans la conduite
d'approvisionnement de gaz. La valve est ouverte lorsque la
poignée est parallèle au tuyau de gaz.
A. Orifice
A. Valve fermée
B. Valve ouverte
