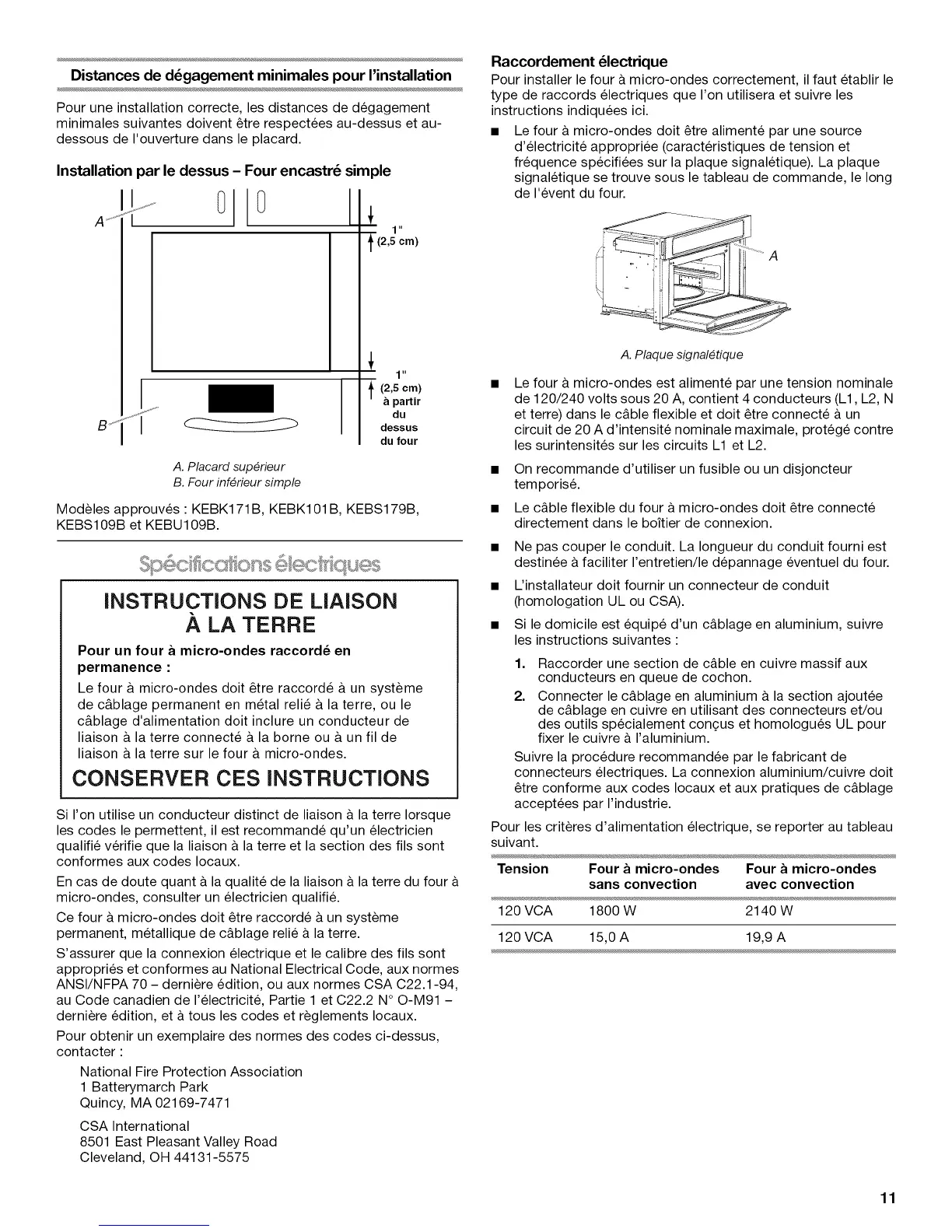

Distances de d_gagement minimales pour I'installation
Pour une installation correcte, les distances de degagement
minimales suivantes doivent _tre respectees au-dessus et au-
dessous de I'ouverture dins le placard.
Installation par le dessus - Four encastr_ simple
..............0 0
(2,5 cm)
..... (2,5 cm)
partir
,/, 'jJ_ du
B .... _ dessus
du four
A. Placard sup#rieur
B. Four inf#rieur simple
Modeles approuves • KEBK171 B, KEBK101 B, KEBS179B,
KEBS109B et KEBU109B.
iNSTRUCTiONS DE LiAiSON
LA TERRE
Pour un four a micro-ondes raccord_ en
permanence :
Le four & micro-ondes doit 6tre raccorde & un syst_me
de c&blage permanent en metal relic & la terre, ou le
c&blage d'alimentation doit inclure un conducteur de
liaison & la terre connecte & la borne ou & un fil de
liaison & la terre sur le four & micro-ondes.
CONSERVER CES iNSTRUCTiONS
Si I'on utilise un conducteur distinct de liaison & la terre Iorsque
les codes le permettent, il est recommande qu'un electricien
qualifie verifie que la liaison & la terre et la section des ills sont
conformes aux codes Iocaux.
En cas de doute quint & la qualite de la liaison & la terre du four &
micro-ondes, consulter un electricien qualifi&
Ce four & micro-ondes doit _tre raccorde & un systeme
permanent, metallique de c&blage relie & la terre.
S'assurer que la connexion electrique et le calibre des fils sont
appropries et conformes au National Electrical Code, aux normes
ANSI/NFPA 70 - derniere edition, ou aux normes CSA C22.1-94,
au Code canadien de I'electricite, Partie 1 et C22.2 N° O-M91 -
derniere edition, et & tousles codes et r_glements Iocaux.
Pour obtenir un exemplaire des normes des codes ci-dessus,
contacter :
National Fire Protection Association
1 Batterymarch Park
Quincy, MA 02169-7471
CSA International
8501 East Pleasant Valley Road
Cleveland, OH 44131-5575
Raccordement _lectrique
Pour installer le four & micro-ondes correctement, il faut etablir le
type de raccords electriques que I'on utilisera et suivre les
instructions indiquees ici.
• Le four & micro-ondes doit _tre alimente par une source
d'electricite appropriee (caracteristiques de tension et
frequence specifiees sur la plaque signaletique). La plaque
signaletique se trouve sous le tableau de commande, le long
de I'event du four.
A. Plaque signal#tique
Le four & micro-ondes est alimente par une tension nominale
de 120/240 volts sous 20 A, contient 4 conducteurs (L1, L2, N
et terre) dins le c&ble flexible et doit _tre connecte & un
circuit de 20 A d'intensite nominale maximale, protege contre
les surintensites sur les circuits L1 et L2.
On recommande d'utiliser un fusible ou un disjoncteur
temporis&
Le c&ble flexible du four a micro-ondes doit _tre connecte
directement dins le boitier de connexion.
Ne pas couper le conduit. La Iongueur du conduit fourni est
destinee & faciliter I'entretien/le depannage eventuel du four.
L'installateur doit fournir un connecteur de conduit
(homologation UL ou CSA).
Si le domicile est equipe d'un c&blage en aluminium, suivre
les instructions suivantes :
1. Raccorder une section de c&ble en cuivre massif aux
conducteurs en queue de cochon.
2. Connecter le c&blage en aluminium & la section ajoutee
de c&blage en cuivre en utilisant des connecteurs et/ou
des outils specialement con£;us et homologues UL pour
fixer le cuivre & I'aluminium.
Suivre la procedure recommandee par le fabricant de
connecteurs electriques. La connexion aluminium/cuivre doit
_tre conforme aux codes Iocaux et aux pratiques de c&blage
acceptees par I'industrie.
Pour les criteres d'alimentation electrique, se reporter au tableau
suivant.
Tension Four a micro-ondes Four a micro-ondes
sans convection avec convection
120 VCA 1800 W 2140 W
120 VCA 15,0A 19,9A
11
