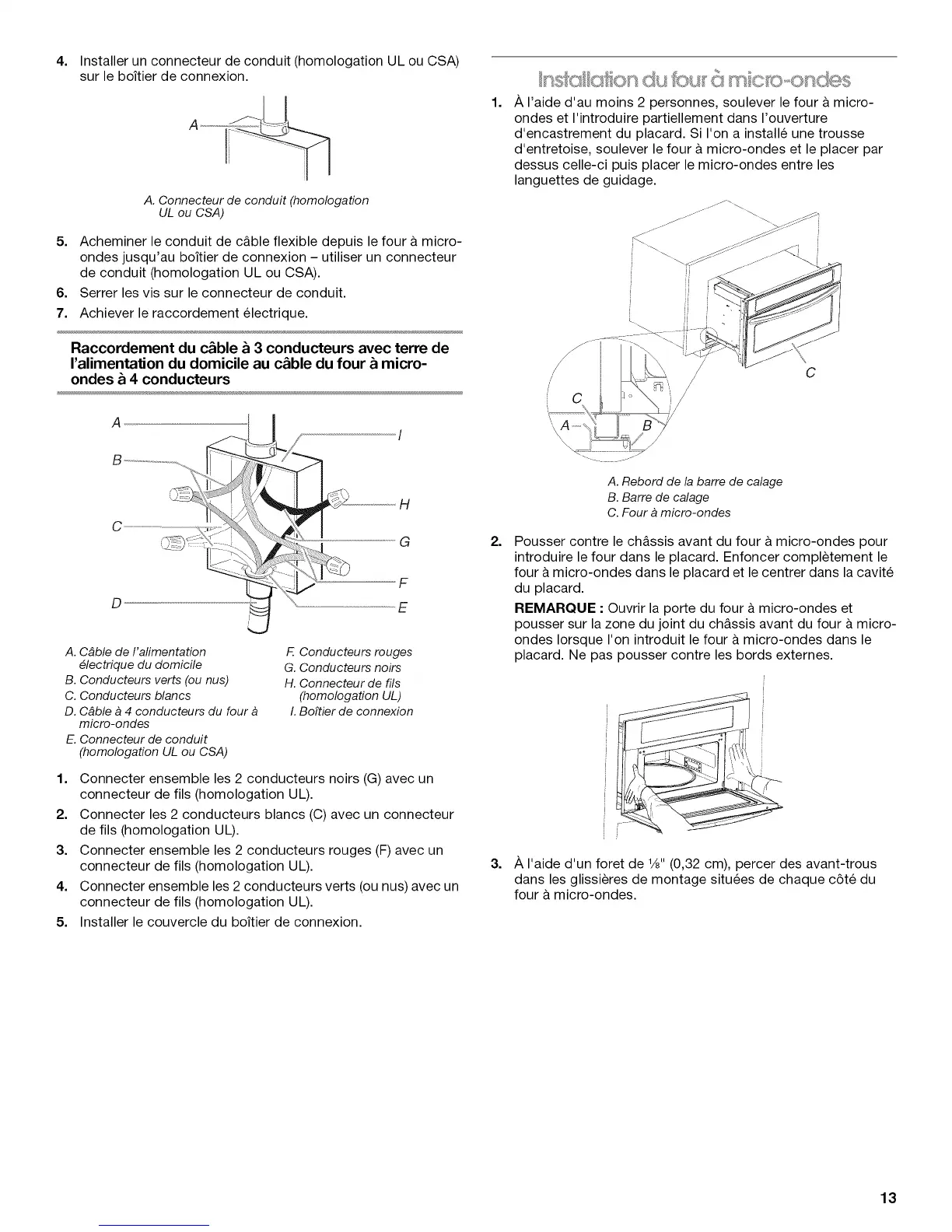

4. Installer un connecteur de conduit (homologation UL ou CSA)
sur le boitier de connexion.
i
A. Connecteur de conduit (homologation
UL ou CSA)
5. Acheminer le conduit de c&ble flexible depuis le four & micro-
ondes jusqu'au boitier de connexion - utiliser un connecteur
de conduit (homologation UL ou CSA).
6. Serrer les vis sur le connecteur de conduit.
7. Achiever le raccordement electrique.
Raccordement du c&ble & 3 conducteurs avec terre de
I'alimentation du domicile au c&bledu four & micro-
ondes _ 4 conducteurs
A
C
D
A. Cbble de I'alimentation
#lectrique du domicile
B. Conducteurs verts (ou nus)
C. Conducteurs blancs
D. Cbble a 4 conducteurs du four
micro-ondes
E. Connecteur de conduit
(homologation UL ou CSA)
F. Conducteurs rouges
G. Conducteurs noirs
H. Connecteur de fils
(homologation UL)
I. Bo#ier de connexion
1. Connecter ensemble les 2 conducteurs noirs (G) avec un
connecteur de ills (homologation UL).
2. Connecter les 2 conducteurs blancs (C) avec un connecteur
de ills (homologation UL).
3. Connecter ensemble les 2 conducteurs rouges (F) avec un
connecteur de ills (homologation UL).
4. Connecter ensemble les 2 conducteurs verts (ou nus) avec un
connecteur de ills (homologation UL).
5. Installer le couvercle du boitier de connexion.
1=
2=
3=
A I'aide d'au moins 2 personnes, soulever le four & micro-
ondes et I'introduire partiellement dans I'ouverture
d'encastrement du placard. Si I'on a installe une trousse
d'entretoise, soulever le four & micro-ondes et le placer par
dessus celle-ci puis placer le micro-ondes entre les
languettes de guidage.
C
C
A. Rebord de la barre de calage
B. Barre de calage
C. Four a micro-ondes
Pousser contre le ch&ssis avant du four & micro-ondes pour
introduire le four dans le placard. Enfoncer completement le
four & micro-ondes dans le placard et le centrer dans la cavite
du placard.
REMARQUE : Ouvrir la porte du four & micro-ondes et
pousser sur la zone du joint du ch&ssis avant du four & micro-
ondes Iorsque I'on introduit le four & micro-ondes dans le
placard. Ne pas pousser contre les bords externes.
A I'aide d'un foret de V8" (0,32 cm), percer des avant-trous
dans les glissieres de montage situ6es de chaque c6te du
four a micro-ondes.
13
