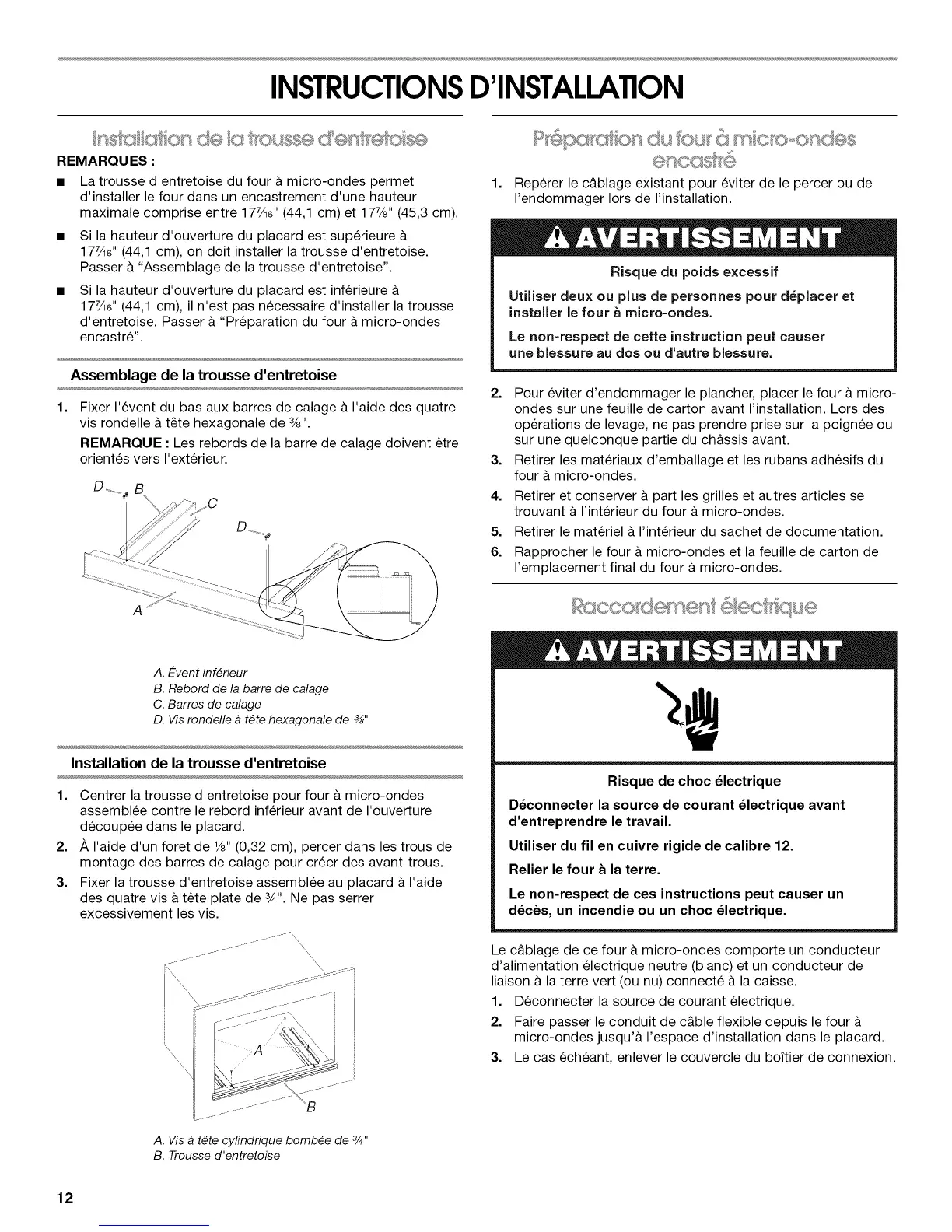

INSTRUCTIONSD'INSTALLATION
n Uon de
REMARQUES :
• La trousse d'entretoise du four & micro-ondes permet
d'installer le four dans un encastrement d'une hauteur
maximale comprise entre 177/16'' (44,1 cm) et 177/8'' (45,3 cm).
• Si la hauteur d'ouverture du placard est superieure &
177_e'' (44,1 cm), on dolt installer la trousse d'entretoise.
Passer & "Assemblage de la trousse d'entretoise".
• Si la hauteur d'ouverture du placard est inferieure &
17_e" (44,1 cm), il n'est pas necessaire d'installer la trousse
d'entretoise. Passer a "Preparation du four a micro-ondes
encastre".
Assemblage de la trousse d'entretoise
1.
Fixer I'event du bas aux barres de calage a I'aide des quatre
vis rondelle a t_te hexagonale de 3/8".
REMARQUE • Les rebords de la barre de calage doivent _tre
orientes vers I'exterieur.
A
1=
P _;:.,,p3::_ oN. ou [_..u u£ _:,,:L,.,,.>
Flep@rer le c_blage existant pour @viterde le percer ou de
I'endommager Iors de I'installation.
Risque du poids excessif
Utiliser deux ou plus de personnes pour d_placer et
installer le four a micro=ondes.
Le non=respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
2. Pour eviter d'endommager le plancher, placer le four & micro-
ondes sur une feuille de carton avant I'installation. Lors des
operations de levage, ne pas prendre prise sur la poignee ou
sur une quelconque partie du chassis avant.
3. Retirer les materiaux d'emballage et les rubans adhesifs du
four a micro-ondes.
4. Retirer et conserver & part les grilles et autres articles se
trouvant & I'interieur du four & micro-ondes.
5. Retirer le materiel & I'interieur du sachet de documentation.
6. Rapprocher le four & micro-ondes et la feuille de carton de
I'emplacement final du four & micro-ondes.
} scco ; emen:f @ec que
A. Event inf#rieur
B. Rebord de la barre de calage
C. Barres de calage
D. Vis rondelle a t#te hexagonale de _"
Installation de la trousse d'entretoise
1. Centrer la trousse d'entretoise pour four a micro-ondes
assemblee contre le rebord inferieur avant de I'ouverture
decoupee dans le placard.
2. A I'aide d'un foret de 1/8"(0,32 cm), percer dans les trous de
montage des barres de calage pour creer des avant-trous.
3. Fixer la trousse d'entretoise assemblee au placard & I'aide
des quatre vis a t_te plate de 3A,,.Ne pas serrer
excessivement les vis.
k
\_,\\\
Risque de choc _lectrique
D_connecter la source de courant _lectrique avant
d'entreprendre le travail.
Utiliser du fil en cuivre rigide de calibre 12.
Relier le four a la terre.
Le non-respect de ces instructions peut causer un
d_ces, un incendie ou un choc _lectrique.
Le c&blage de ce four & micro-ondes comporte un conducteur
d'alimentation electrique neutre (blanc) et un conducteur de
liaison & la terre vert (ou nu) connecte & la caisse.
1. Deconnecter la source de courant electrique.
2. Faire passer le conduit de c&ble flexible depuis le four &
micro-ondes jusqu'& I'espace d'installation dans le placard.
3. Le cas echeant, enlever le couvercle du boitier de connexion.
A. Visa t#te cylindrique bomb#e de _/4"
B. Trousse d'entretoise
12
