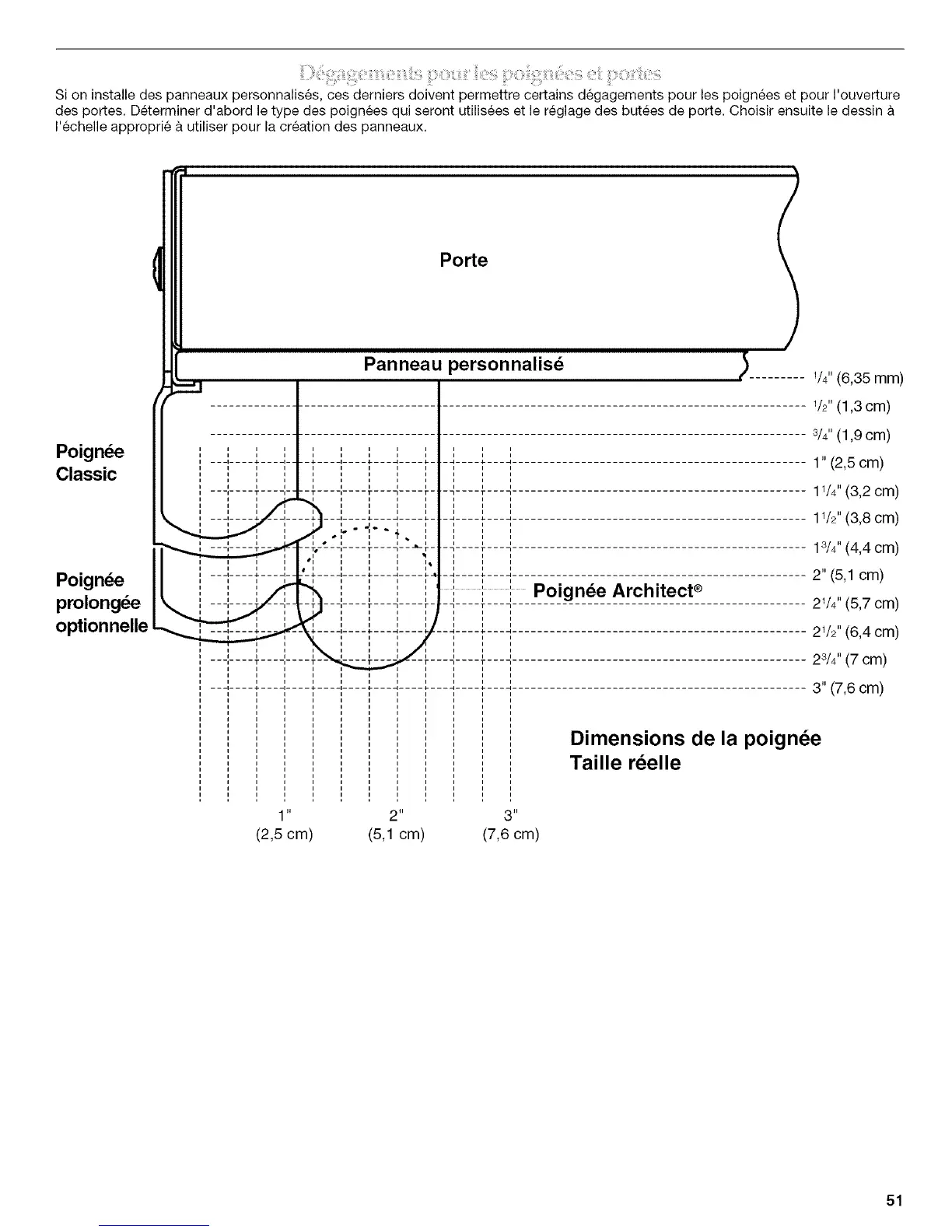

Si on installe des panneaux personnalises, ces derniers doivent permettre certains degagements pour les poignees et pour I'ouverture
des portes. Determiner d'abord le type des poignees qui seront utilisees et le reglage des butees de porte. Choisir ensuite le dessin
I'echelle approprie a utiliser pour la creation des panneaux.
Poignde
Classic
Poign_e
prolong_e
optionnelle
Porte
Panneau personnalis_
Poign_e Architect e
()
......... 1/4"(6,35 mm)
1/2"(1,3 cm)
3/4"(1,9 cm)
1" (2,5 cm)
11/4"(3,2 cm)
11/2"(3,8 cm)
13/4"(4,4 cm)
2" (5,1 cm)
21/4'' (5,7 cm)
21/2'' (6,4 cm)
23/4'' (7 cm)
3" (7,6 cm)
Dimensions de la poignee
Taille reelle
1" 2" 3"
(2,5 cm) (5,1 cm) (7,6 cm)
