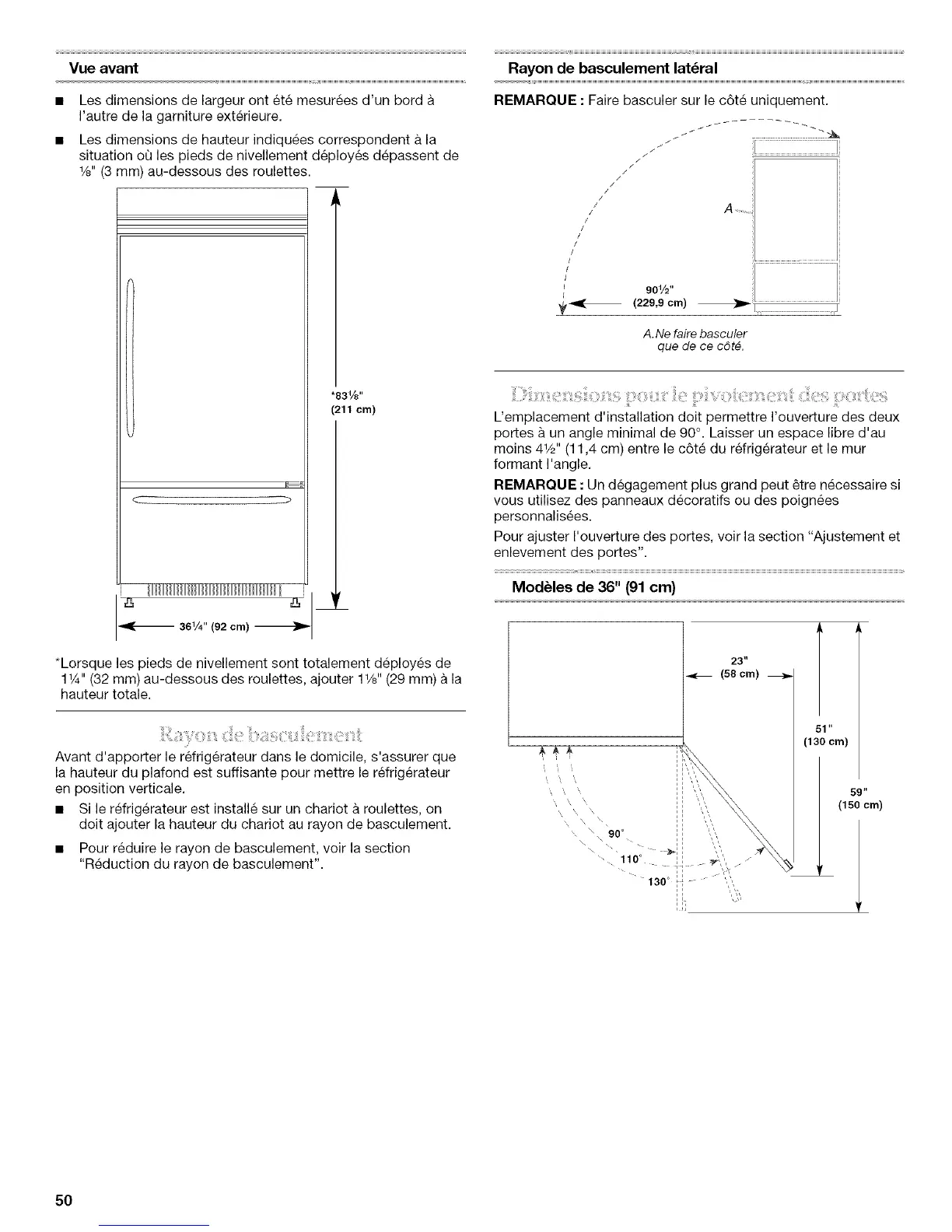

Vue avant
• Les dimensions de largeur ont 6te mesurees d'un bord
I'autre de la garniture exterieure.
• Les dimensions de hauteur indiquees correspondent & la
situation ou les pieds de nivellement deploy6s depassent de
1/8"(3 mm) au-dessous des roulettes.
-- 361/4'' (92 cm)
.831/8 ''
(211 cm)
_r
*Lorsque les pieds de nivellement sent totalement deployes de
11A"(32 mm) au-dessous des roulettes ajouter 11/8"(29 mm) a la
hauteur totale.
Avant d'apporter le refrig6rateur dans le domicile, s'assurer que
la hauteur du plafond est suffisante pour mettre le refrig6rateur
en position verticale.
• Si le refrigerateur est installe sur un chariot a roulettes, on
dolt ajouter la hauteur du chariot au rayon de basculement.
• Pour reduire le rayon de basculement, voir la section
"Reduction du rayon de basculement".
Rayon de basculement lateral
REMARQUE : Faire basculer sur le c6te uniquement.
A ...........
901/2"
_f_ (229,9 cm)
A. Ne faire basculer
que de ce cSt_.
: ': S '_i S
L'emplacement d'installation dolt permettre I'ouverture des deux
portes & un angle minimal de 90 °. Laisser un espace libre d'au
moins 41/_'' (11,4 cm) entre le c6te du refrigerateur et lemur
formant I'angle.
REMARQUE : Un degagement plus grand peut _tre necessaire si
vous utilisez des panneaux decoratifs ou des poignees
personnalisees.
Pour ajuster I'ouverture des portes, voir la section "Ajustement et
enlevement des portes".
ModUles de 36" (91 cm}
, \ 90 °
23 II
(58 cm)
I
51 "
(130 cm)
59"
(150cm)
50
