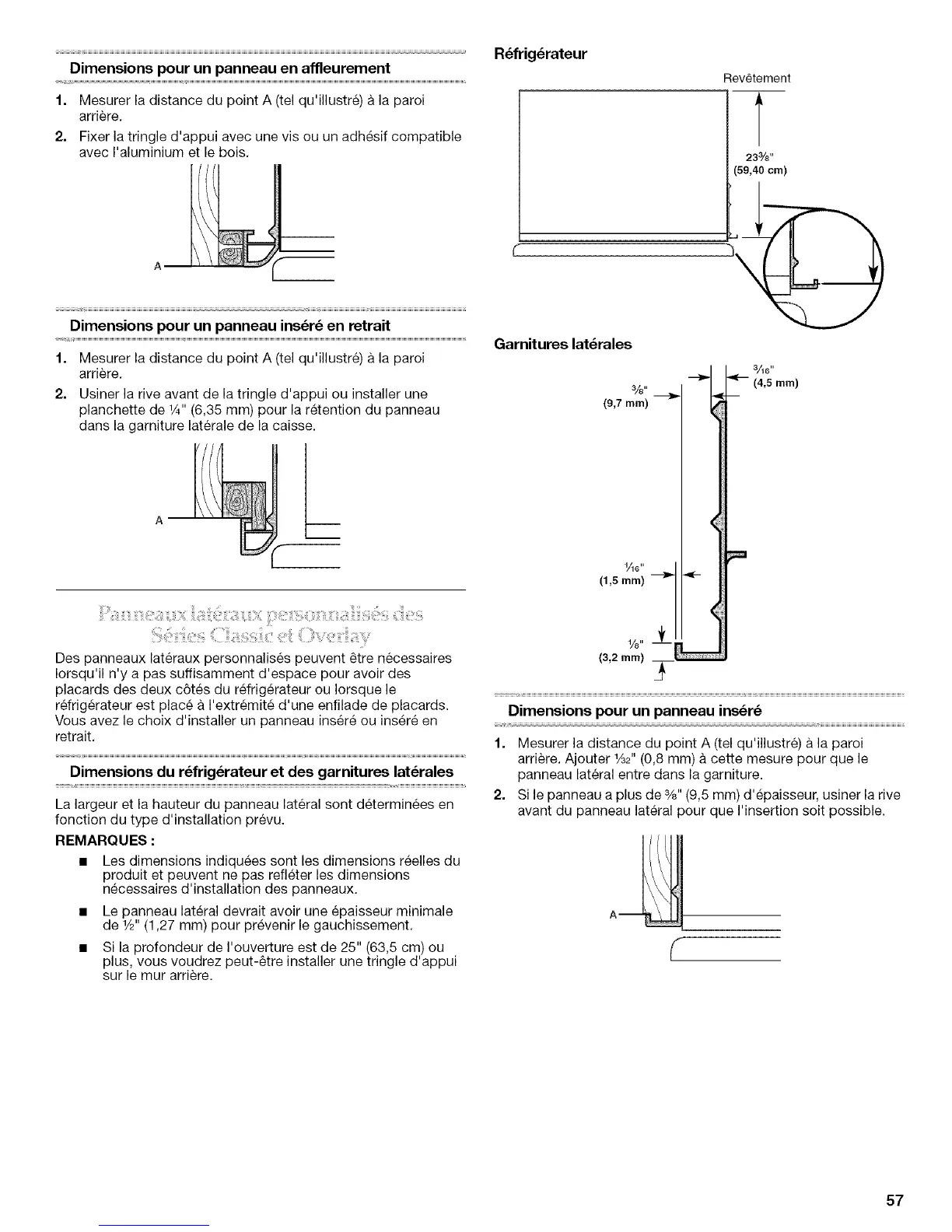

Dimensions pour un panneau en affieurement
1. Mesurer la distance du point A (tel qu'illustre) a la paroi
arriere.
2. Fixer la tringle d'appui avec une vis ou un adhesif compatible
avec I'aluminium et le bois.
R_frig_rateur
Rev_tement
t
23a/a,,
(59,40 cm)
Dimensions pour un panneau ins_r_ en retrait
1. Mesurer la distance du point A (tel qu'illustre) a la paroi
arriere.
2. Usiner la rive avant de la tringle d'appui ou installer une
planchette de 1A" (6,35 mm) pour la retention du panneau
dans la garniture laterale de la caisse.
Des panneaux lat&raux personnalises peuvent _tre necessaires
Iorsqu'il n'y a pas suffisamment d'espace pour avoir des
placards des deux c6tes du refrigerateur ou Iorsque le
rdrigerateur est place a I'extremite d'une enfilade de placards.
Vous avez le choix d'installer un panneau insere ou insere en
retrait.
Dimensions du r_frig_rateur et des garnitures lat_rales
La largeur et la hauteur du panneau lateral sont determinees en
fonction du type d'installation prevu.
REMARQUES :
• Les dimensions indiquees sent les dimensions reelles du
produit et peuvent ne pas refleter les dimensions
necessaires d'installation des panneaux.
• Le panneau lateral devrait avoir une epaisseur minimale
de _/_"(1,27 mm) pour prevenir le gauchissement.
• Si la profondeur de I'ouverture est de 25" (63,5 cm) ou
plus, vous voudrez peut-_tre installer une tringle d'appui
sur lemur arriere.
Garnitures lat_rales
1_16"
(1,5 ram)
Dimensions pour un panneau ins_r_
1. Mesurer la distance du point A (tel qu'illustre) a la paroi
arriere. Ajouter %_" (0,8 mm) a cette mesure pour que le
panneau lateral entre dans la garniture.
2. Si le panneau a plus de %" (9,5 mm) d'epaisseur, usiner la rive
avant du panneau lateral pour que I'insertion soit possible.
57
