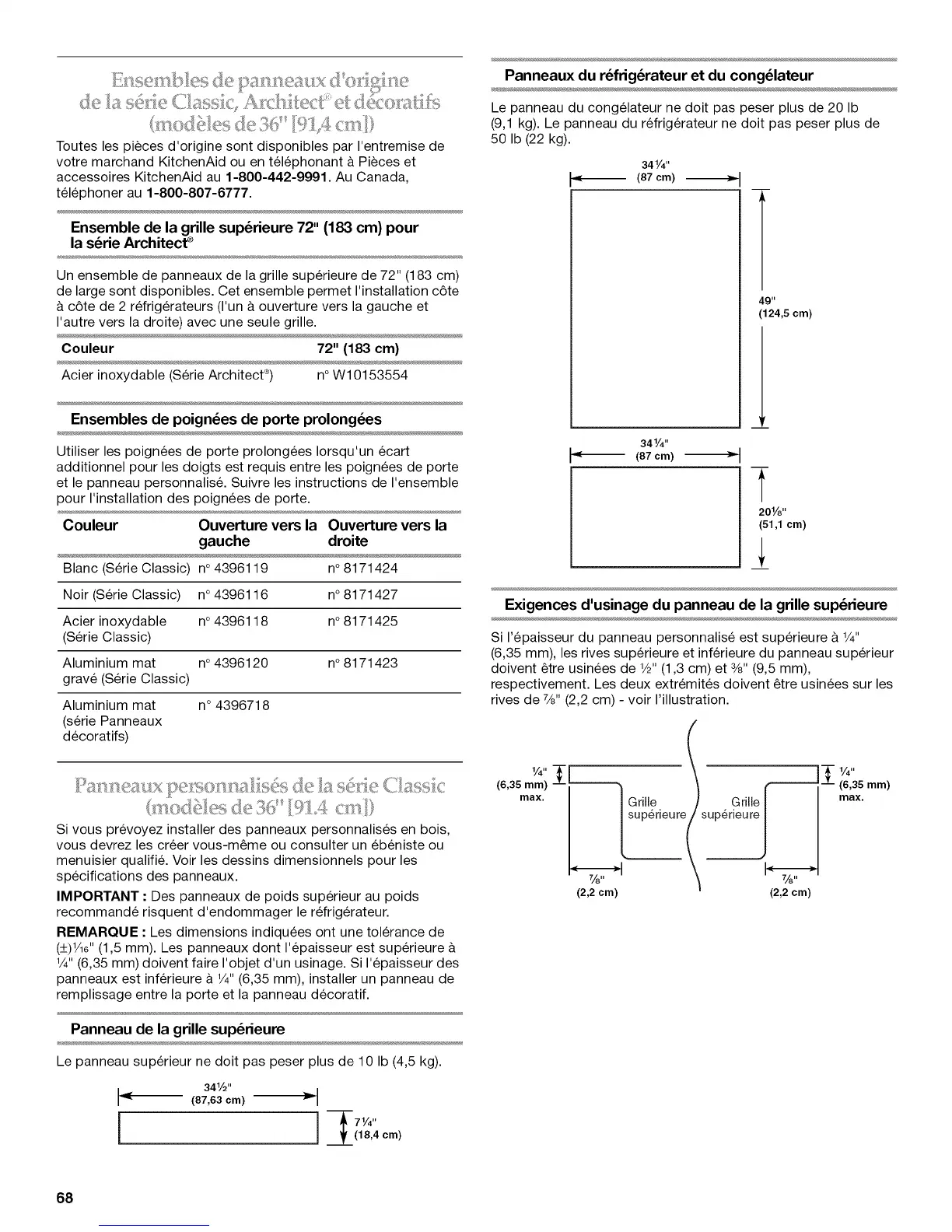

Toutes les pieces d'origine sont disponibles par I'entremise de
votre marchand KitchenAid ou en t61ephonant a Pieces et
accessoires KitchenAid au 1-800-442-9991. Au Canada,
telephoner au 1-800-807-6777.
Ensemble de la grille sup_rieure 72" (183 cm) pour
la s_rie Architect_
Un ensemble de panneaux de la grille superieure de 72" (183 cm)
de large sont disponibles. Cet ensemble permet I'installation c6te
c6te de 2 refrigerateurs (l'un a ouverture vers la gauche et
I'autre vers la droite) avec une seule grille.
Couleur 72" (183 cm)
Acier inoxydable (Serie Architect _) n° W10153554
Ensembles de poign_es de porte prolong_es
Utiliser les poignees de porte prolongees Iorsqu'un ecart
additionnel pour les doigts est requis entre les poignees de porte
et le panneau personnalis& Suivre les instructions de I'ensemble
pour I'installation des poignees de porte.
Couleur Ouverture vers la Ouverture vers la
gauche droite
Blanc (Serie Classic) n° 4396119 n° 8171424
Noir (Serie Classic) n° 4396116 n° 8171427
Acier inoxydable n° 4396118 n° 8171425
(Serie Classic)
Aluminium mat n° 4396120 n° 8171423
grave (Serie Classic)
Aluminium mat n° 4396718
(serie Panneaux
decoratifs)
ass c
$i vous prevoyez installer des panneaux personnalises en bois,
vous devrez les creer vous-m@me ou consulter un ebeniste ou
menuisier qualifie. Voir les dessins dimensionnels pour les
specifications des panneaux.
IMPORTANT : Des panneaux de poids superieur au poids
recommande risquent d'endommager le refrigerateur.
REMARQUE : Les dimensions indiquees ont une tolerance de
(_+)Xe"(1,5 mm). Les panneaux dont I'epaisseur est superieure &
V4" (6,35 mm) doivent faire I'objet d'un usinage. Si I'epaisseur des
panneaux est inferieure & V4" (6,35 mm), installer un panneau de
remplissage entre la porte et la panneau decoratif.
Panneau de la grille sup_rieure
Le panneau superieur ne doit pas peser plus de 10 Ib (4,5 kg).
I_ 34_/2"
(87,63 cm) _-
[
"_-- 7 _/4''
(18,4 cm)
Panneaux du r_frig6rateur et du cong_lateur
Le panneau du congelateur ne doit pas peser plus de 20 Ib
(9,1 kg). Le panneau du refrigerateur ne doit pas peser plus de
50 Ib (22 kg).
341/4''
(87 cm)
341/4''
(87 cm)
l
49"
(124,5 cm)
!
201/8,,
(51,1 cm)
!
Exigences d'usinage du panneau de la grille sup_rieure
Si I'epaisseur du panneau personnalise est superieure & V4"
(6,35 mm), les rives superieure et inferieure du panneau superieur
doivent _tre usinees de V_" (1,3 cm) et 3/8"(9,5 mm),
respectivement. Les deux extremites doivent _tre usinees sur les
rives de 7/8"(2,2 cm) - voir I'illustration.
Z[ I IT
(6,35 mm) -- -_- (6,35 mm)
ax.l /
sup6rbure sup6rbure
(2,2 cm) (2,2 cm)
68
