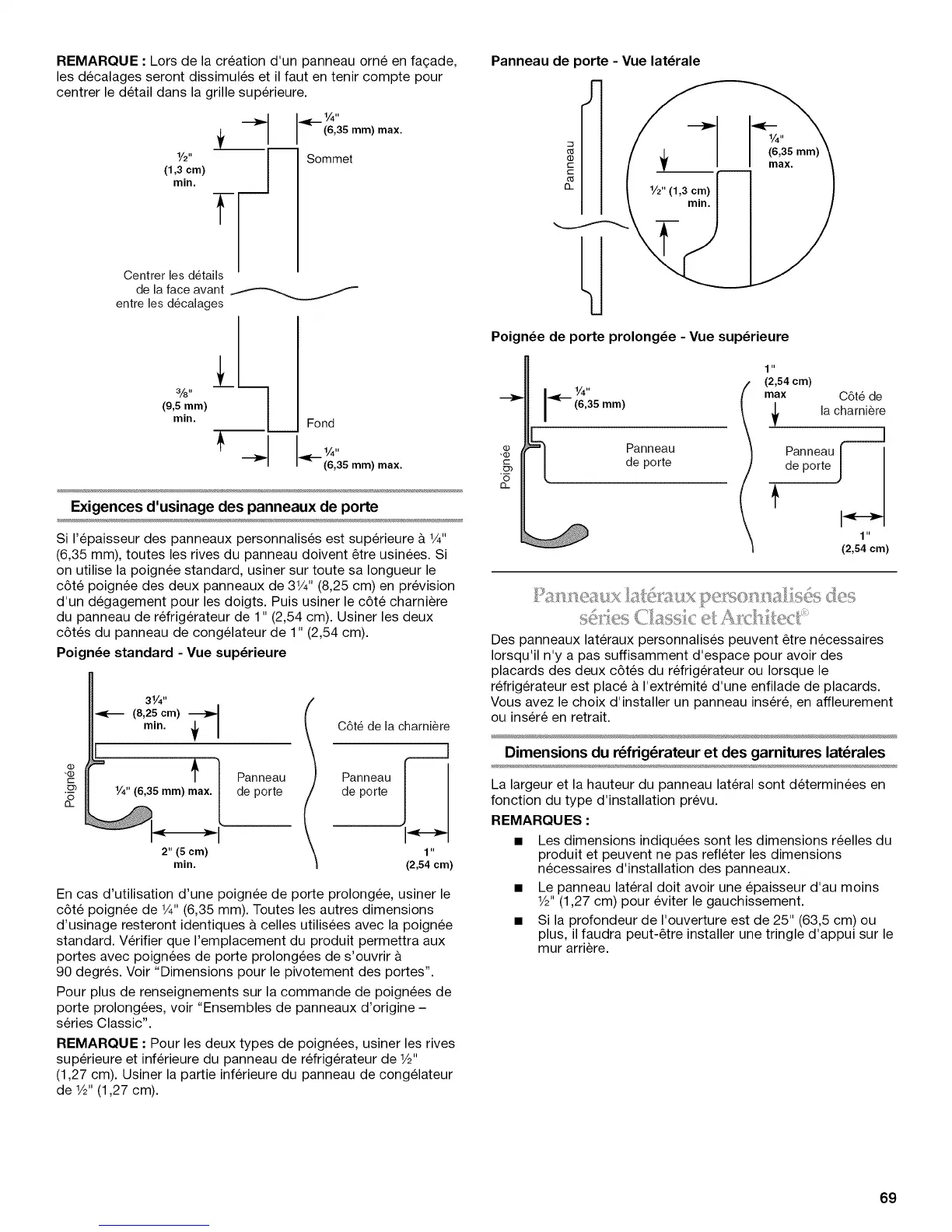

REMARQUE : Lors de la creation d'un panneau orne en fa£_ade,
les decalages seront dissimules et il faut en tenir compte pour
centrer le detail dans la grille superieure.
,,_ 1,/4"
(6,35 mm) max.
1/2" 1 Sommet
(1,3 cm)
min.
Centrer les details
de la face avant .._,.__
entre les decalages
%" 1
(9,5 mm)
min. Fond
"-_ _ _<'-- i@,"35mm) max"
Exigences d'usinage des panneaux de porte
Si I'epaisseur des panneaux personnalises est superieure & 1/4"
(6,35 mm), toutes les rives du panneau doivent _tre usinees. Si
on utilise la poignee standard, usiner sur toute sa Iongueur le
c6te poignee des deux panneaux de 31/4'' (8,25 cm) en prevision
d'un degagement pour les doigts. Puis usiner le c6te charniere
du panneau de refrig6rateur de 1" (2,54 cm). Usiner les deux
c6tes du panneau de congelateur de 1" (2,54 cm).
Poign_e standard - Vue sup_rieure
(D
31/4 ''
(8,25 cm)
min. 4 I C6te de la charniere
° t ] [
Panneau Panneau
1/4"(6,35mm)max. de porte de porte I I
I J I
2" (5 cm) 1"
min. (2,54 cm)
En cas d'utilisation d'une poignee de porte prolongee, usiner le
c6te poignee de 1/4"(6,35 mm). Toutes les autres dimensions
d'usinage resteront identiques & celles utilisees avec la poignee
standard. Verifier que I'emplacement du produit permettra aux
portes avec poignees de porte prolongees de s'ouvrir &
90 degres. Voir "Dimensions pour le pivotement des portes".
Pour plus de renseignements sur la commande de poignees de
porte prolongees, voir "Ensembles de panneaux d'origine -
series Classic".
REMARQUE : Pour les deux types de poignees, usiner les rives
superieure et inferieure du panneau de r6frigerateur de 1/2"
(1,27 cm). Usiner la partie inferieure du panneau de congelateur
de 1/2"(1,27 cm).
Panneau de porte - Vue lat_rale
/
c
c
Q_
Poign_e de porte prolong_e - Vue sup_rieure
(D
C
Ob
[3..
I _ 1/4"
(6,35 mm)
_] Panneau
de porte
(
1 "
(2,54 cm)
max C6te de
la charniere
Panneau r_
1 "
(2,54 cm)
Des panneaux lat@raux personnalis@s peuvent @tren@cessaires
Iorsqu'il n'y a pas suffisamment d'espace pour avoir des
placards des deux c6t@s du r@frig@rateurou Iorsque le
r@frig@rateurest place a I'extr@mit@d'une enfilade de placards.
Vous avez le choix d'installer un panneau inser6, en affleurement
ou inser6 en retrait.
Dimensions du r_frig6rateur et des garnitures lat_rales
La largeur et la hauteur du panneau lateral sont determin6es en
fonction du type d'installation prevu.
REMARQUES :
• Les dimensions indiquees sont les dimensions reelles du
produit et peuvent ne pas refleter les dimensions
necessaires d'installation des panneaux.
• Le panneau lateral doit avoir une epaisseur d'au moins
1/2"(1,27 cm) pour eviter le gauchissement.
• Si la profondeur de I'ouverture est de 25" (63,5 cm) ou
plus, il faudra peut-_tre installer une tringle d'appui sur le
mur arriere.
69
