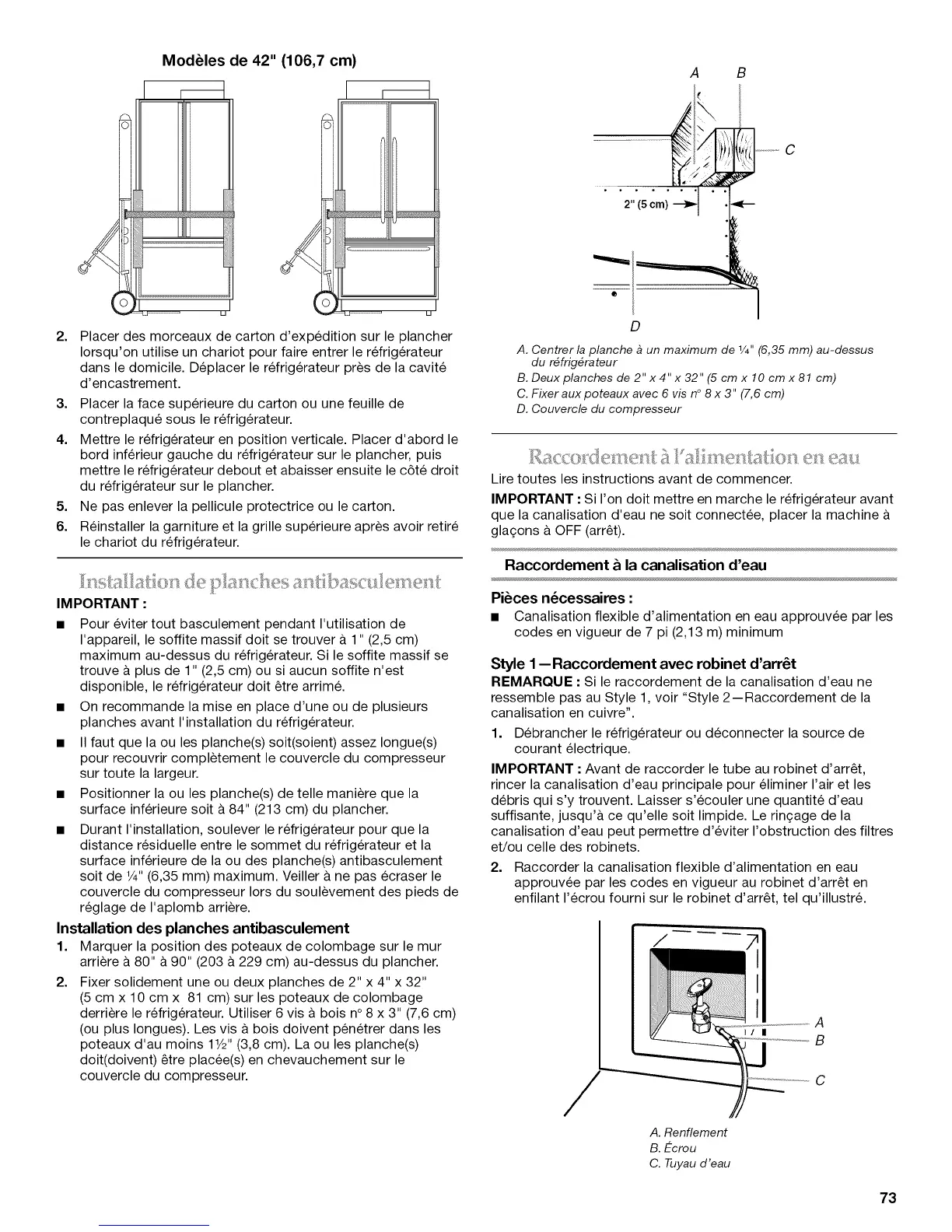

ModUles de 42" (106,7 cm)
2. Placer des morceaux de carton d'expedition sur le plancher
Iorsqu'on utilise un chariot pour faire entrer le refrig6rateur
dans le domicile. Deplacer le refrig6rateur pres de la cavite
d'encastrement.
3. Placer la face superieure du carton ou une feuille de
contreplaqu6 sous le refrigerateur.
4. Mettre le refrigerateur en position verticale. Placer d'abord le
bord inferieur gauche du refrigerateur sur le plancher, puis
mettre le refrigerateur debout et abaisser ensuite le c6te droit
du refrigerateur sur le plancher.
5. Ne pas enlever la pellicule protectrice ou le carton.
6. Reinstaller la garniture et la grille superieure apres avoir retire
le chariot du refrigerateur.
IMPORTANT :
• Pour eviter tout basculement pendant I'utilisation de
I'appareil, le soffite massif doit se trouver a 1" (2,5 cm)
maximum au-dessus du refrigerateur. Si le soffite massif se
trouve a plus de 1" (2,5 cm) ou si aucun soffite West
disponible, le refrigerateur doit 6tre arrim&
• On recommande la mise en place d'une ou de plusieurs
planches avant I'installation du refrigerateur.
• II faut que la ou les planche(s) soit(soient) assez Iongue(s)
pour recouvrir completement le couvercle du compresseur
sur toute la largeur.
• Positionner la ou les planche(s) de telle maniere que la
surface inferieure soit a 84" (213 cm) du plancher.
• Durant I'installation, soulever le refrigerateur pour que la
distance residuelle entre le sommet du refrigerateur et la
surface inferieure de la ou des planche(s) antibasculement
soit de V4" (6,35 mm) maximum. Veiller & ne pas ecraser le
couvercle du compresseur Iors du soulevement des pieds de
reglage de I'aplomb arriere.
Installation des planches antibasculement
1. Marquer la position des poteaux de colombage sur lemur
arriere & 80" & 90" (203 a 229 cm) au-dessus du plancher.
2. Fixer solidement une ou deux planches de 2" x 4" x 32"
(5 cm x 10 cm x 81 cm) sur les poteaux de colombage
derriere le refrigerateur. Utiliser 6 vis a bois n° 8 x 3" (7,6 cm)
(ou plus Iongues). Les visa bois doivent penetrer dans les
poteaux d'au moins 1V2" (3,8 cm). La ou les planche(s)
doit(doivent) 6tre placee(s) en chevauchement sur le
couvercle du compresseur.
A
....................... " _)
2" (5 cm)
B
C
I
D
A. Centrer la planche _un maximum de 1/4"(6,35 mm) au-dessus
du r_frig6rateur
B. Deux planches de 2" x 4 " x 32" (5 cm x 10 cm x 81 cm)
C. Fixer aux poteaux avec 6 vis n° 8 x 3" (7,6 cm)
D. Couvercle du compresseur
Lire toutes les instructions avant de commencer.
IMPORTANT •Si I'on doit mettre en marche le refrigerateur avant
que la canalisation d'eau ne soit connectee, placer la machine
glagons a OFF (arr6t).
Raccordement _ la canalisation d'eau
Pi_ces n6cessaires :
• Canalisation flexible d'alimentation en eau approuvee par les
codes en vigueur de 7 pi (2,13 m)minimum
Style 1 -- Raccordement avec robinet d'arr6t
REMARQUE : Si le raccordement de la canalisation d'eau ne
ressemble pas au Style 1, voir "Style 2--Raccordement de la
canalisation en cuivre".
1. Debrancher le refrigerateur ou deconnecter la source de
courant electrique.
IMPORTANT •Avant de raccorder le tube au robinet d'arr6t,
rincer la canalisation d'eau principale pour eliminer I'air et les
debris qui s'y trouvent. Laisser s'ecouler une quantite d'eau
suffisante, jusqu'& ce qu'elle soit limpide. Le rinI;age de la
canalisation d'eau peut permettre d'eviter I'obstruction des filtres
et/ou celle des robinets.
2. Raccorder la canalisation flexible d'alimentation en eau
approuvee par les codes en vigueur au robinet d'arr6t en
enfilant I'ecrou fourni sur le robinet d'arr6t, tel qu'illustr&
A
I/ I
B
C
A. Renflement
B. Ecrou
C. Tuyau d'eau
73
