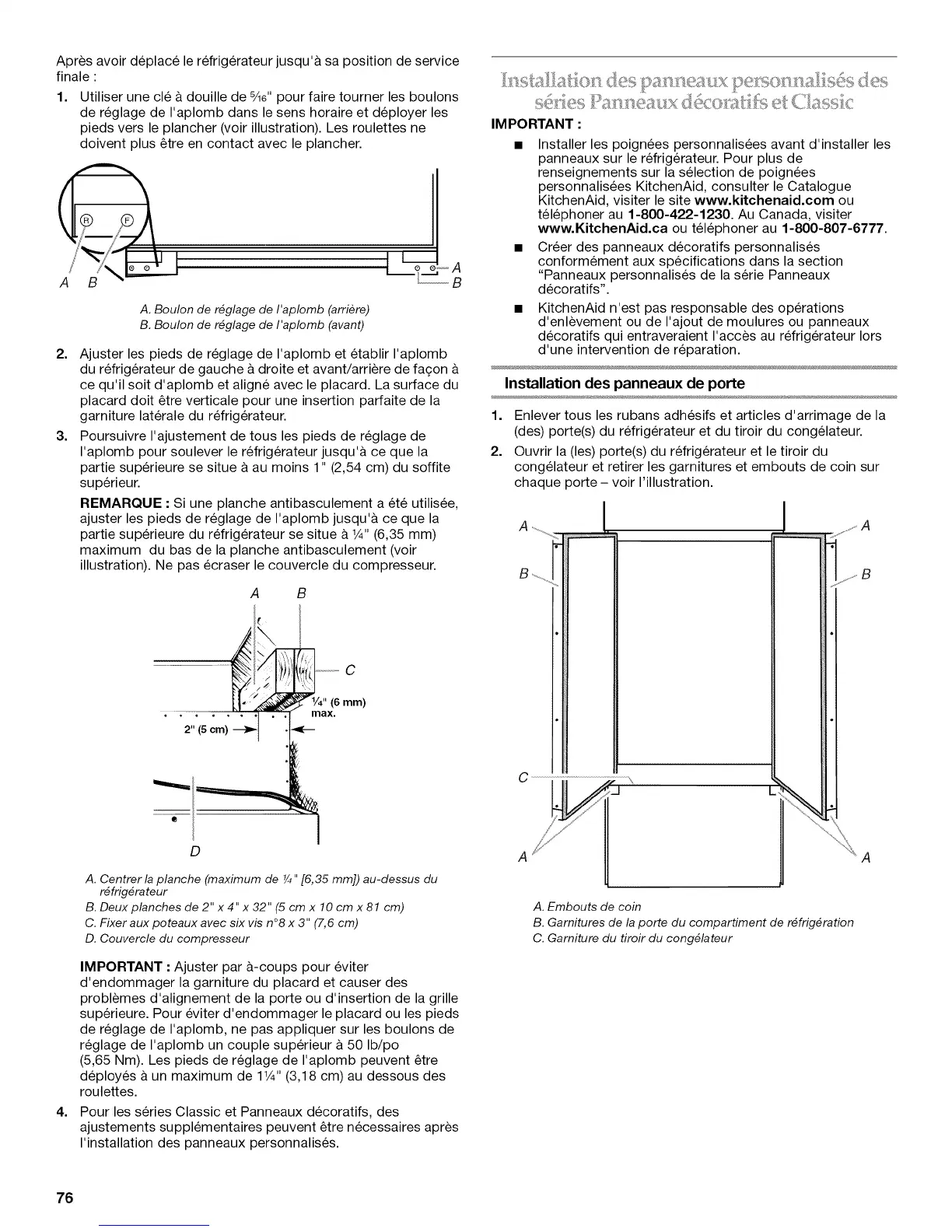

Apres avoir deplac6 le refrig6rateur jusqu'& sa position de service
finale :
1. Utiliser une cle & douille de 5Ae"pour faire tourner les boulons
de reglage de I'aplomb dans le sens horaire et deployer les
pieds vers le plancher (voir illustration). Les roulettes ne
doivent plus 6tre en contact avec le plancher.
A. Boulon de r_glage de I'aplomb (arriere)
B. Boulon de r_glage de I'aplomb (avant)
2=
3=
Ajuster les pieds de reglage de I'aplomb et etablir I'aplomb
du refrig6rateur de gauche & droite et avant/arriere de fagon &
ce qu'il soit d'aplomb et aligne avec le placard. La surface du
placard doit 6tre verticale pour une insertion parfaite de la
garniture laterale du refrig6rateur.
Poursuivre I'ajustement de tousles pieds de reglage de
I'aplomb pour soulever le refrig6rateur jusqu'& ce que la
partie superieure se situe & au moins 1" (2,54 cm) du soffite
superieur.
REMARQUE : Si une planche antibasculement a et6 utilisee,
ajuster les pieds de reglage de I'aplomb jusqu'& ce que la
partie superieure du r6frigerateur se situe a 1¼,,(6,35 mm)
maximum du bas de la planche antibasculement (voir
illustration). Ne pas ecraser le couvercle du compresseur.
A B
C
max,
4=
A. Centrer la planche (maximum de ¼" [6,35 mm]) au-dessus du
r_frig_rateur
B. Deux planches de 2" x 4 " x 32" (5 cm x 10 cm x 81 cm)
C. Fixer aux poteaux avec six vis n°8 x 3" (7,6 cm)
D. Couvercle du compresseur
IMPORTANT : Ajuster par &-coups pour eviter
d'endommager la garniture du placard et causer des
problemes d'alignement de la porte ou d'insertion de la grille
superieure. Pour eviter d'endommager le placard ou les pieds
de reglage de I'aplomb, ne pas appliquer sur les boulons de
reglage de I'aplomb un couple superieur & 50 Ib/po
(5,65 Nm). Les pieds de reglage de I'aplomb peuvent etre
deployes & un maximum de 11¼"(3,18 cm) au dessous des
roulettes.
Pour les series Classic et Panneaux decoratifs, des
ajustements supplementaires peuvent etre necessaires apr_s
I'installation des panneaux personnalises.
........................................... : (: _:,:"_
IMPORTANT :
• Installer les poignees personnalisees avant d'installer les
panneaux sur le refrigerateur. Pour plus de
renseignements sur la selection de poignees
personnalisees KitchenAid, consulter le Catalogue
KitchenAid, visiter le site www.kitchenaid.com ou
telephoner au 1-800-422-1230. Au Canada, visiter
www.KitchenAid.ca ou telephoner au 1-800-807-6777.
• Creer des panneaux decoratifs personnalises
conformement aux specifications dans la section
"Panneaux personnalises de la serie Panneaux
decoratifs".
KitchenAid n'est pas responsable des operations
d'enlevement ou de I'ajout de moulures ou panneaux
decoratifs qui entraveraient I'acces au refrigerateur Iors
d'une intervention de reparation.
Installation des panneaux de porte
1. Enlever tous les rubans adhesifs et articles d'arrimage de la
(des) porte(s) du refrigerateur et du tiroir du congelateur.
2. Ouvrir la (les) porte(s) du refrigerateur et le tiroir du
congelateur et retirer les garnitures et embouts de coin sur
chaque porte - voir rillustration.
C
A
....A
B
L
A. Embouts de coin
B. Garnitures de la porte du compartiment de r_frig_ration
C. Garniture du tiroir du cong_lateur
76
