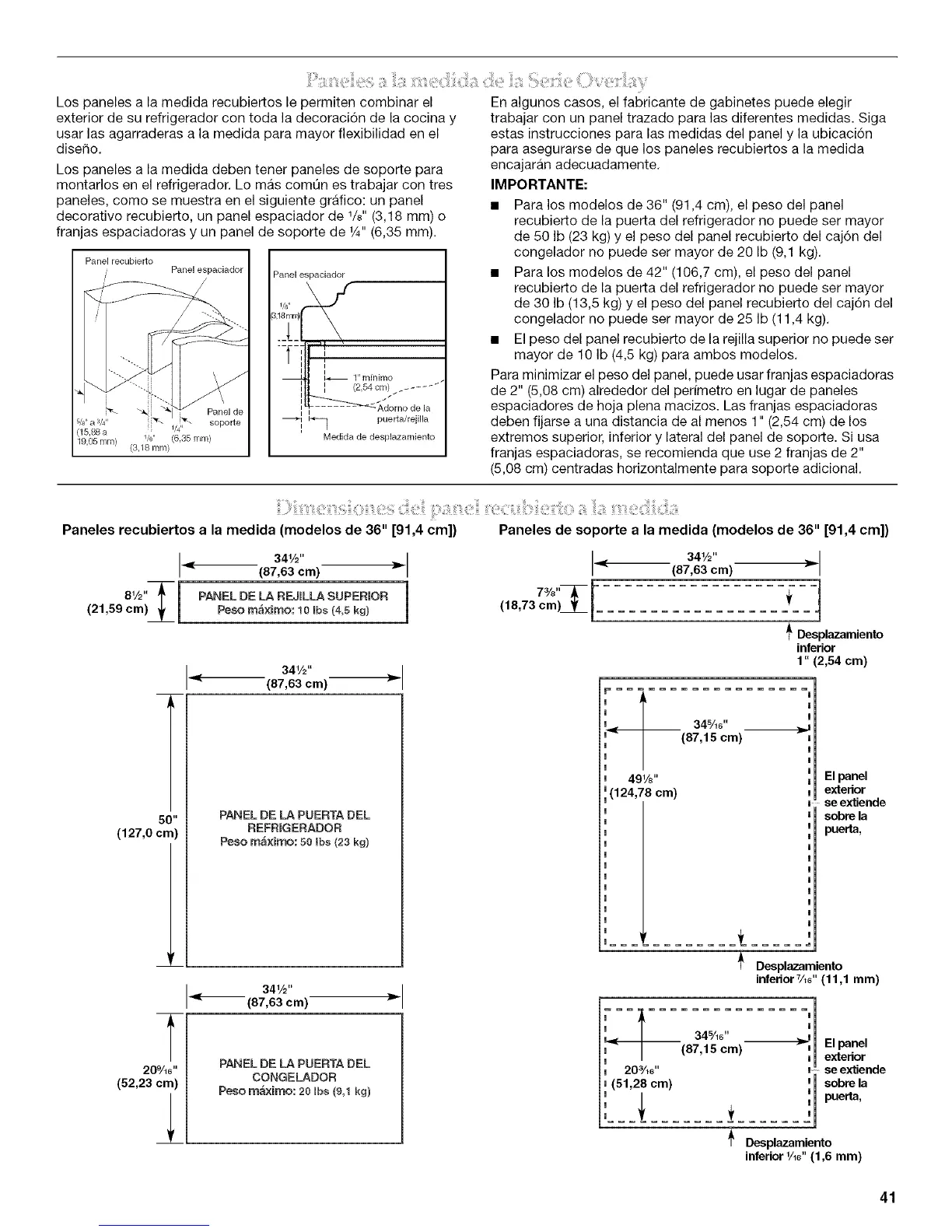

Los paneles a la medida recubiertos le permiten combinar el
exterior de su refrigerador con toda la decoraci6n de la cocina y
usar las agarraderas a la medida para mayor flexibilidad en el
diser3o.
Los paneles a la medida deben tenet paneles de soporte para
montarlos en el refrigerador. Lo mas comt]n es trabajar con tres
paneles, como se muestra en el siguiente grafico: un panel
decorative recubierto, un panel espaciador de 1/8" (3,18 mm) o
franjas espaciadoras y un panel de soporte de 1A"(6,35 mm).
I Panel espaciador I Panel espaciador
i
Panel recubierto
PaneI de
soporte
_/8" (6,35ir_rn)
(3,18mrn)
1" minimo
II (2,54 cm) j .....
:_.domo de la
puerta/rejilla
Medida de desplazamiento
En algunos casos, el fabricante de gabinetes puede elegir
trabajar con un panel trazado para las diferentes medidas. Siga
estas instrucciones para las medidas del panel y la ubicaci6n
para asegurarse de que los paneles recubiertos a la medida
encajaran adecuadamente.
IMPORTANTE:
• Para los modelos de 36" (91,4 cm), el peso del panel
recubierto de la puerta del refrigerador no puede ser mayor
de 50 Ib (23 kg) y el peso del panel recubierto del caj6n del
congelador no puede ser mayor de 20 Ib (9,1 kg).
• Para los modelos de 42" (106,7 cm), el peso del panel
recubierto de la puerta del refrigerador no puede ser mayor
de 30 Ib (13,5 kg) y el peso del panel recubierto del caj6n del
congelador no puede ser mayor de 25 Ib (11,4 kg).
• El peso del panel recubierto de la rejilla superior no puede ser
mayor de 10 Ib (4,5 kg) para ambos modelos.
Para minimizar el peso del panel, puede usar franjas espaciadoras
de 2" (5,08 cm) alrededor del per(metro en lugar de paneles
espaciadores de hoja plena macizos. Las franjas espaciadoras
deben fijarse a una distancia de al menos 1" (2,54 cm) de los
extremos superior, inferior y lateral del panel de soporte. Si usa
franjas espaciadoras, se recomienda que use 2 franjas de 2"
(5,08 cm) centradas horizontalmente para soporte adicional.
Paneles recubiertos a la medida (modelos de 36" [91,4 cm])
I_ 341/2" __ II
(87,63 cm)
8V_"T i PANEL DE LA REJ,LLA SUPER,OR i
(21,59cm) _ m_ Pesom_×imo:lOIbs(4,5kg}
50"
(127,0 cm)
t
20%_"
(52,23 cm)
,1
I_ 341/2"
(87,63 cm)
PANEL DE LA PUERTA DEL
REFR_GERADOR
Peso m_×imo: 50 Ibs(23 kg)
34V2"
(87,63 cm)
PANEL DE LA PUERTA DEL
CONGELADOR
Peso _axi_o: 20 _bs (9,1 kg}
Paneles de soporte a la medida (modelos de 36" [91,4 cm])
ii_ 341/2"
(87,63 cm)
(18,73cm) _ mE
Desplazamiento
inferior
1" (2,54 cm)
49Vs"
(124,78 cm)
34%_"
(87,15 cm)
El panel
exterior
se extiende
sobre la
puerta,
Desplazamiento
inferiorYI_"(11,1 mm)
-- I _ El panel34¾_" __
'i (87,15cm) _mexterior
20aAe'' _ seextiende
(51,28 cm) _ 1 sobrela
puerta,
Desplazamiento
inferiorVI_"(1,6 mm)
