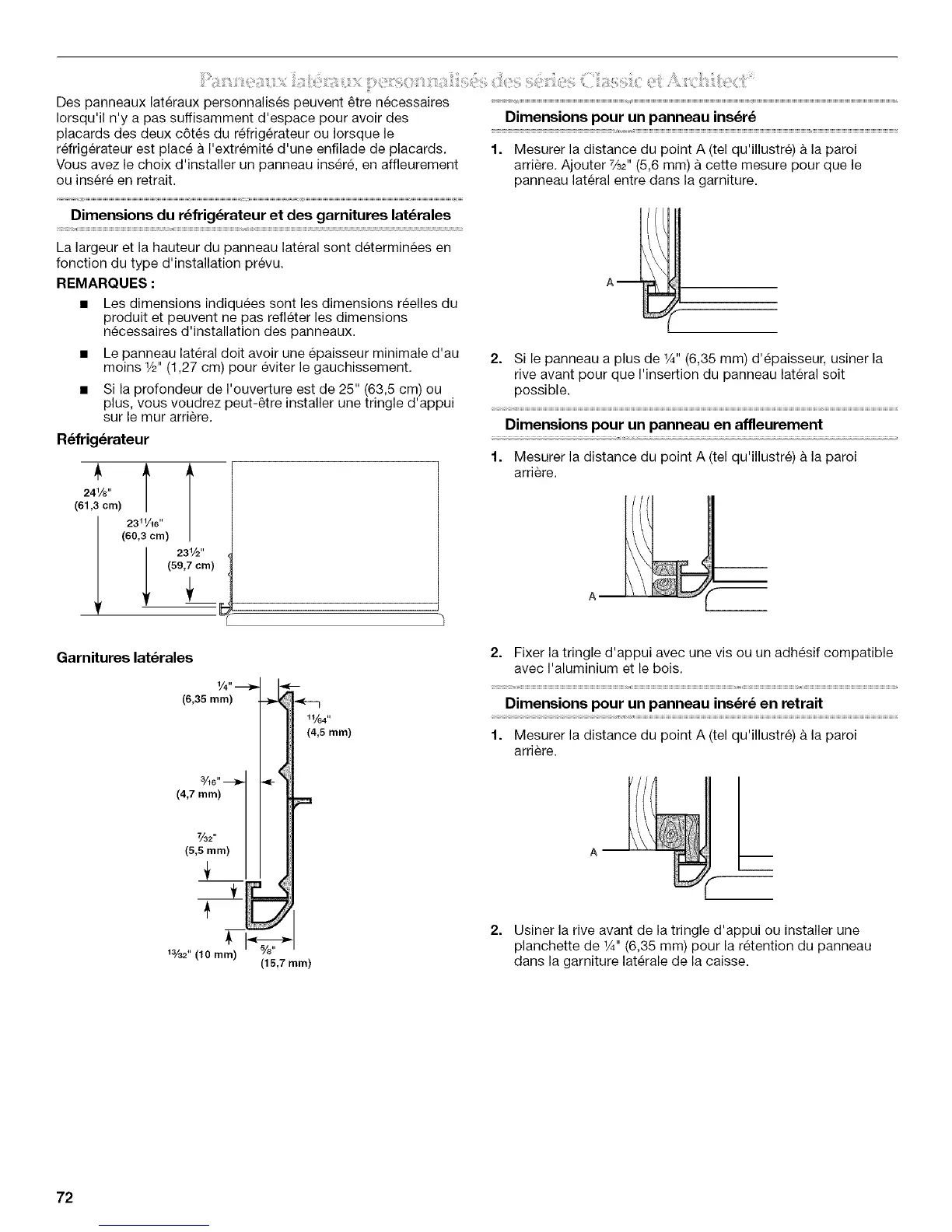

Des panneaux lateraux personnalises peuvent _tre necessaires
Iorsqu'il n'y a pas suffisamment d'espace pour avoir des
placards des deux c6tes du refrigerateur ou Iorsque le
refrigerateur est place a I'extremite d'une enfilade de placards.
Vous avez le choix d'installer un panneau insere, en affleurement
ou insere en retrait.
Dimensions du r_frig_rateur et des garnitures lat_rales
Dimensions pour un panneau ins_r_
1. Mesurer la distance du point A (tel qu'illustre) & la paroi
arriere, Ajouter %2" (5,6 mm) a cette mesure pour que le
panneau lateral entre dans la garniture.
La largeur et la hauteur du panneau lateral sont determinees en
fonction du type d'installation prevu.
REMARQUES :
• Les dimensions indiquees sont les dimensions reelles du
produit et peuvent ne pas refleter les dimensions
necessaires d'installation des panneaux.
• Le panneau lateral dolt avoir une epaisseur minimale d'au
moins 1/_,,(1,27 cm) pour eviter le gauchissement,
• Si la profondeur de I'ouverture est de 25" (63,5 cm) ou
plus, vous voudrez peut-_tre installer une tringle d'appui
sur lemur arriere.
R_frig_rateur
't
24V8"
(61,3 crn)
2 3 u/_ 6"
(60,3 crn)
231/2 ''
(59,7 crn)
A m
2. Si le panneau a plus de 1/4"(6,35 mm) d'epaisseur, usiner la
rive avant pour que I'insertion du panneau lateral soit
possible.
Dimensions pour un panneau en affleurement
1. Mesurer la distance du point A (tel qu'illustre) a la paroi
arriere.
fm
A
Garnitures lat_rales
V4"_
(6,35 ram)
7_32"
(5,5 ram)
_a/a_"(10 mm) _/s"
(15,7 mm)
2. Fixer la tringle d'appui avec une vis ou un adhesif compatible
avec I'aluminium et le bois,
Dimensions pour un panneau ins_r_ en retrait
1. Mesurer la distance du point A (tel qu'illustre) a la paroi
arriere.
2. Usiner la rive avant de la tringle d'appui ou installer une
planchette de 1A" (6,35 mm) pour la retention du panneau
dans la garniture laterale de la caisse.
72
