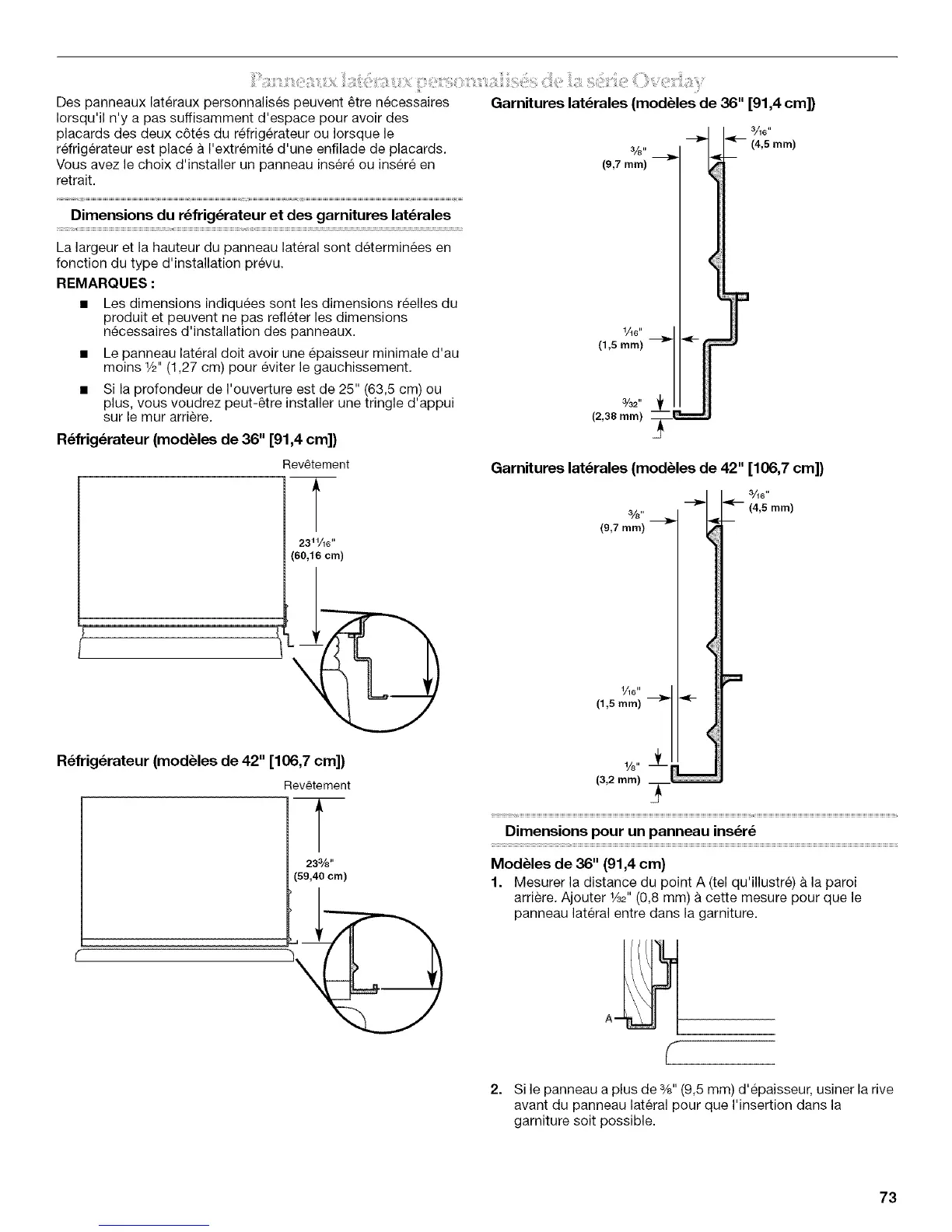

Des panneaux lateraux personnalises peuvent _tre necessaires
Iorsqu'il n'y a pas suffisamment d'espace pour avoir des
placards des deux c6tes du refrigerateur ou Iorsque le
refrigerateur est place a I'extremite d'une enfilade de placards.
Vous avez le choix d'installer un panneau insere ou insere en
retrait.
Dimensions du r_frig_rateur et des garnitures lat_rales
La largeur et la hauteur du panneau lateral sont determinees en
fonction du type d'installation prevu.
REMARQUES :
• Les dimensions indiquees sont les dimensions reelles du
produit et peuvent ne pas refleter les dimensions
necessaires d'installation des panneaux.
• Le panneau lateral dolt avoir une epaisseur minimale d'au
moins 1/2"(1,27 cm) pour eviter le gauchissement.
• Si la profondeur de I'ouverture est de 25" (63,5 cm) ou
plus, vous voudrez peut-_tre installer une tringle d'appui
sur lemur arriere.
R_frig_rateur (modUles de 36" [91,4 cm])
Rev_tement
t
23u/_6"
(60,16 cm)
R_frig_rateur (modUles de 42" [106,7 cm])
Rev_tement
233/8"
(59,40 crn)
Garnitures lat_rales (modUles de 36" [91,4 cm])
3/8"
(9,7 mm)
(1,5
%2" __1
(2,38 ram) _--_
3/16"
--_" _ (4,5 ram)
Garnitures lat_rales (modUles de 42" [106,7 cm])
3/8"
(9,7 mm)
1/16"
(1,5 ram)
Dimensions pour un panneau ins_r_
ModUles de 36" (91,4 cm)
1. Mesurer la distance du point A (tel qu'illustre) & la paroi
arriere. Ajouter 1/32"(0,8 mm) a cette mesure pour que le
panneau lateral entre dans la garniture.
2.
Si le panneau a plus de %" (9,5 mm) d'epaisseur, usiner la rive
avant du panneau lateral pour que I'insertion dans la
garniture soit possible.
73
