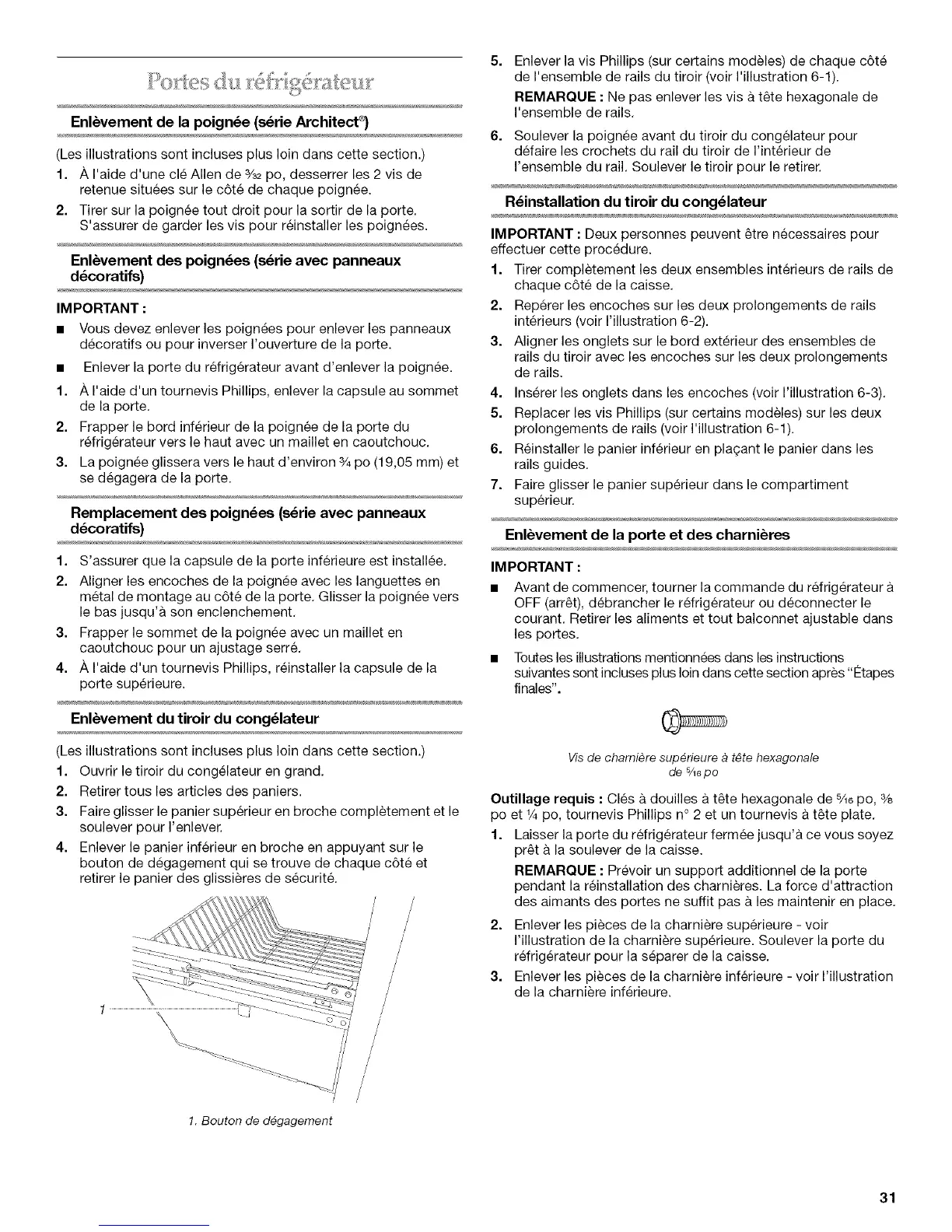

Enl_vement de la poign_e (s_rie Architect _)
(Les illustrations sont incluses plus loin dans cette section.)
1. /_,I'aide d'une cle Allen de %2 po, desserrer les 2 vis de
retenue situees sur le c6te de chaque poignee.
2. Tirer sur la poignee tout droit pour la sortir de la porte.
S'assurer de garder les vis pour reinstaller les poignees.
Enl_vement des poign_es (s_rie avec panneaux
d_coratifs)
IMPORTANT :
• Vous devez enlever les poignees pour enlever les panneaux
decoratifs ou pour inverser I'ouverture de la porte.
• Enlever la porte du refrig6rateur avant d'enlever la poignee.
1. /_,I'aide d'un tournevis Phillips, enlever la capsule au sommet
de la porte.
2. Frapper le bord inferieur de la poignee de la porte du
refrigerateur vers le haut avec un maillet en caoutchouc.
3. La poignee glissera vers le haut d'environ 3/4po (19,05 mm) et
se degagera de la porte.
Remplacement des poign_es (s_rie avec panneaux
d_coratifs)
1. S'assurer que la capsule de la porte inferieure est installee.
2. Aligner les encoches de la poignee avec les languettes en
metal de montage au c6te de la porte, Glisser la poignee vers
le bas jusqu'a son enclenchement,
3. Frapper le sommet de la poignee avec un maillet en
caoutchouc pour un ajustage serr&
4. ,g,I'aide d'un tournevis Phillips, reinstaller la capsule de la
porte superieure.
Enl_vement du tiroir du cong_lateur
(Les illustrations sont incluses plus loin dans cette section.)
1. Ouvrir le tiroir du congelateur en grand,
2. Retirer tousles articles des paniers.
3. Faire glisser le panier superieur en broche completement et le
soulever pour I'enlever.
4. Enlever le panier inferieur en broche en appuyant sur le
bouton de degagement qui se trouve de chaque c6te et
retirer le panier des glissieres de securit&
/
/
/ /
/
/
/
/
/
/
/
/
/
/
1. Bouton de d_gagement
5.
Enlever la vis Phillips (sur certains modeles) de chaque c6te
de I'ensemble de rails du tiroir (volt I'illustration 6-1).
REMARQUE : Ne pas enlever les visa t_te hexagonale de
I'ensemble de rails,
6. Soulever la poignee avant du tiroir du congelateur pour
defaire les crochets du rail du tiroir de I'interieur de
I'ensemble du rail. Soulever le tiroir pour le retirer.
R_installation du tiroir du cong_lateur
IMPORTANT : Deux personnes peuvent _tre necessaires pour
effectuer cette procedure.
1. Tirer completement les deux ensembles interieurs de rails de
chaque c6te de la caisse,
2. Reperer les encoches sur les deux prolongements de rails
interieurs (voir I'illustration 6-2).
3. Aligner les onglets sur le bord exterieur des ensembles de
rails du tiroir avec les encoches sur les deux prolongements
de rails.
4. Inserer les onglets dans les encoches (voir I'illustration 6-3).
5. Replacer les vis Phillips (sur certains modeles) sur les deux
prolongements de rails (voir I'illustration 6-1).
6. Reinstaller le panier inferieur en plagant le panier dans les
rails guides.
7. Faire glisser le panier superieur dans le compartiment
superieur.
Enl_vement de la porte et des charni_res
IMPORTANT :
• Avant de commencer, tourner la commande du refrigerateur
OFF (arr_t), debrancher le refrigerateur ou deconnecter le
courant, Retirer les aliments et tout balconnet ajustable dans
les portes.
• Toutes les illustrations mentionnees dans les instructions
suivantes sont incluses plus loin dans cette section apres "12tapes
finales".
Vis de chamiere sup_rieure a t_te hexagonale
de %epo
Outillage requis : Cles & douilles a t_te hexagonale de s_6po, %
poet 1_po, tournevis Phillips n° 2 et un tournevis a t_te plate,
1. Laisser la porte du refrigerateur fermee jusqu'a ce vous soyez
pr_t a la soulever de la caisse.
REMAROUE : Prevoir un support additionnel de la porte
pendant la reinstallation des charnieres. La force d'attraction
des aimants des portes ne suffit pas ales maintenir en place.
2. Enlever les pieces de la charniere superieure - voir
I'illustration de la charniere superieure. Soulever la porte du
refrigerateur pour la separer de la caisse.
3. Enlever les pieces de la charniere inferieure - voir I'illustration
de la charniere inferieure.
31
