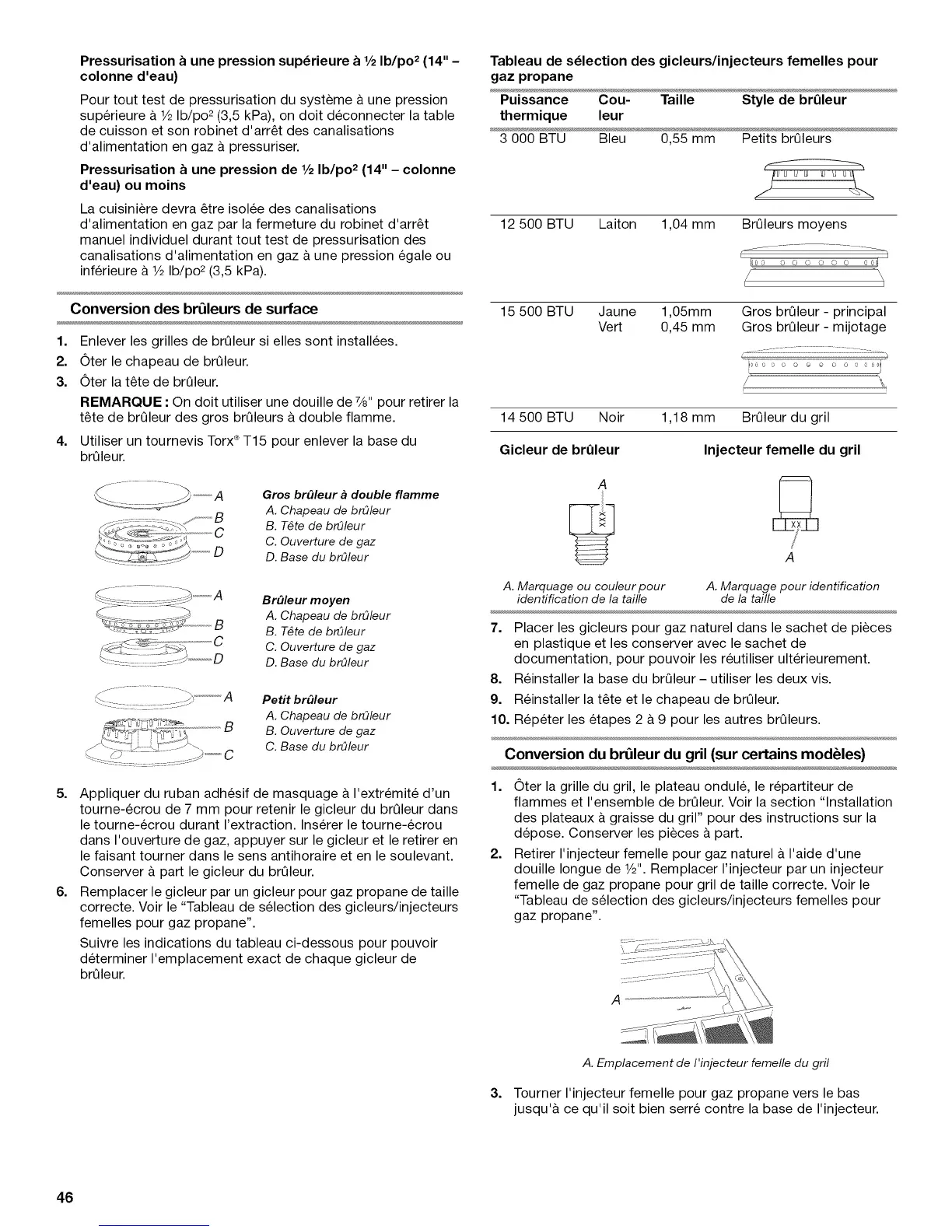

Pressurisation a une pression sup_rieure a 1/2Ib/po 2(14" -
colonne d'eau)
Pour tout test de pressurisation du systeme a une pression
superieure a 1/2Ib/po 2(3,5 kPa), on doit deconnecter la table
de cuisson et son robinet d'arr_t des canalisations
d'alimentation en gaz & pressuriser.
Pressurisation a une pression de 1/2Ib/po 2 (14" - colonne
d'eau) ou moins
La cuisiniere devra _tre isolee des canalisations
d'alimentation en gaz par la fermeture du robinet d'arr_t
manuel individuel durant tout test de pressurisation des
canalisations d'alimentation en gaz & une pression egale ou
inferieure & 1/2Ib/po 2 (3,5 kPa).
Conversion des brfileurs de surface
1. Enlever les grilles de brQleur si elles sont install@s.
2. Oter le chapeau de brQleur.
3. Oter la t_te de brQleur.
REMARQUE • On doit utiliser une douille de 7/8"pour retirer la
t_te de brQleur des gros brQleurs a double flamme.
4. Utiliser un tournevis Torx®T15 pour enlever la base du
brQleur.
Gros brQleur _ double flamme
A. Chapeau de brOleur
B. T#te de brOleur
C
C. Ouverture de gaz
).......D D. Base du brOleur
Br_leur moyen
A. Chapeau de brOleur
B. T_te de brOleur
C. Ouverture de gaz
D. Base du brOleur
B
Petit brQleur
A. Chapeau de brOleur
B. Ouverture de gaz
C. Base du brOleur
5. Appliquer du ruban adhesif de masquage & I'extremite d'un
tourne4crou de 7 mm pour retenir le gicleur du brQleur dans
le tourne-ecrou durant I'extraction. Inserer le tourne-ecrou
dans I'ouverture de gaz, appuyer sur le gicleur et le retirer en
le faisant tourner dans le sens antihoraire et en le soulevant.
Conserver & part le gicleur du brQleur.
6. Remplacer le gicleur par un gicleur pour gaz propane de taille
correcte. Voir le "Tableau de selection des gicleurs/injecteurs
femelles pour gaz propane".
Suivre les indications du tableau ci-dessous pour pouvoir
determiner I'emplacement exact de chaque gicleur de
brQleur.
Tableau de s_lection des gicleurs/injecteurs femelles pour
gaz propane
Puissance Cou- Taille Style de brOleur
thermique leur
3 000 BTU Bleu 0,55 mm Petits brOleurs
UU U _ W _J
12 500 BTU Laiton 1,04 mm BrQleurs moyens
¢ h
[00 o o o o o o _c}
"\
]
15 500 BTU Jaune 1,05mm
Vert 0,45 mm
Gros brQleur - principal
Gros brQleur - mijotage
i.............. i
14 500 BTU Noir 1,18 mm BrQleur du gril
Gicleur de brQleur
Injecteur femelle du gril
A
A. Marquage ou couleur pour
identification de la taille
A. Marquage pour identification
de la taille
7. Placer les gicleurs pour gaz naturel dans le sachet de pieces
en plastique et les conserver avec le sachet de
documentation, pour pouvoir les r@tiliser ulterieurement.
8. Reinstaller la base du brQleur- utiliser les deux vis.
9. Reinstaller la t_te et le chapeau de brQleur.
10. R@eter les etapes 2 & 9 pour les autres brQleurs.
Conversion du brfileur du gril (sur certains modules)
1. 0ter la grille du gril, le plateau ondule, le r@artiteur de
flammes et I'ensemble de brQleur. Voir la section "Installation
des plateaux & graisse du gril" pour des instructions sur la
depose. Conserver les pieces & part.
2. Retirer I'injecteur femelle pour gaz naturel & I'aide d'une
douille Iongue de 1/=..Remplacer I'injecteur par un injecteur
femelle de gaz propane pour gril de taille correcte. Voir le
"Tableau de selection des gicleurs/injecteurs femelles pour
gaz propane".
A
A. Emplacement de I'injecteur femelle du gril
3. Tourner I'injecteur femelle pour gaz propane vers le bas
jusqu'& ce qu'il soit bien serre contre la base de I'injecteur.
46
