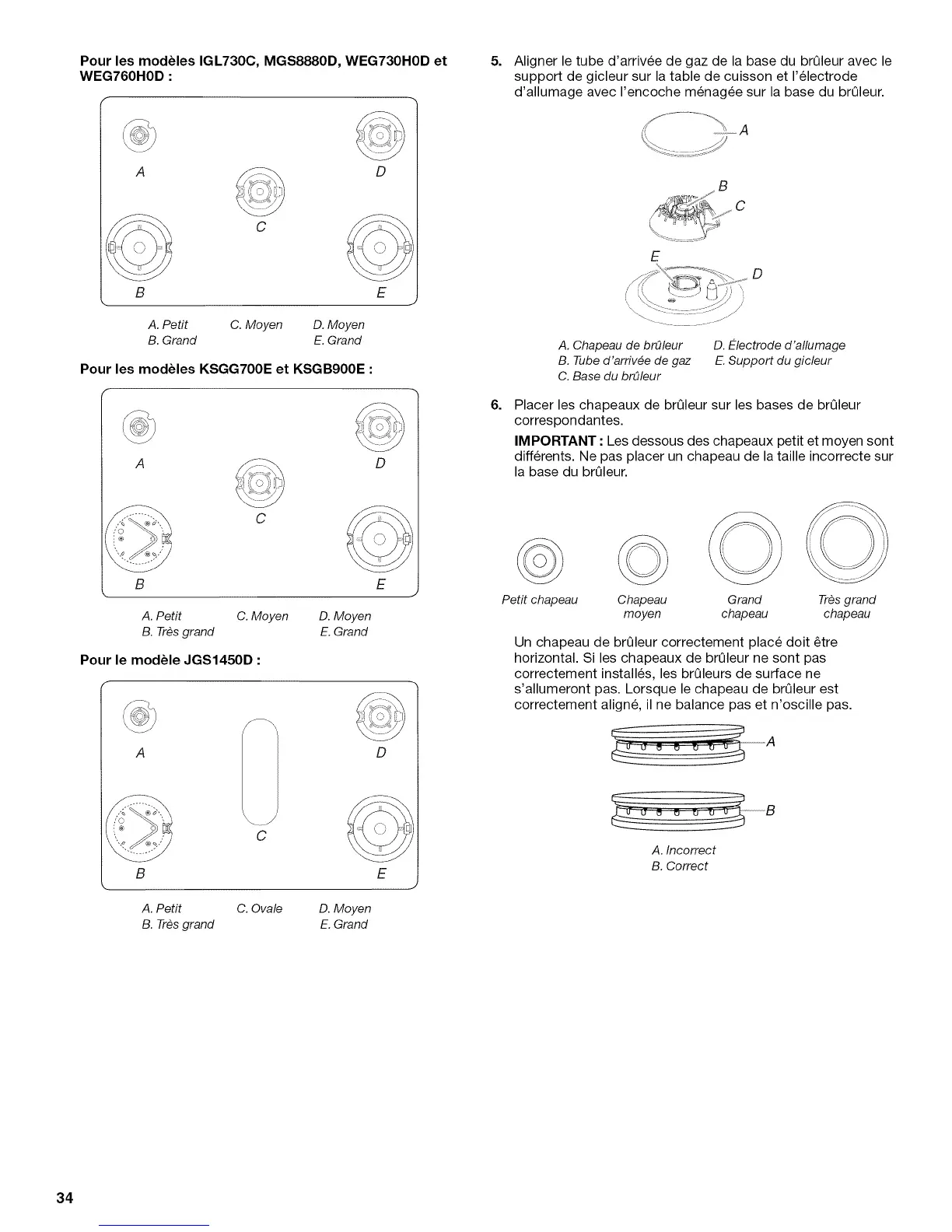

Pour les modules IGL730C, MGS8880D, WEG730HOD et 5.
WEG760HOD :
A D
B
C
A. Petit C. Moyen D. Moyen
B. Grand E. Grand
Pour les modules KSGG700E et KSGB900E :
A D
C
B
A. Petit C.Moyen
B. Tresgrand
Pour le module JGS1450D :
f
C
D. Moyen
E. Grand
E
A
B
A. Petit
B. Tres grand
C. Ovale
D. Moyen
E. Grand
D
E
6.
Aligner le tube d'arrivee de gaz de la base du brQleur avec le
support de gicleur sur la table de cuisson et I'electrode
d'allumage avec I'encoche menag6e sur la base du brQleur.
A
C
E
D
A. Chapeau de brOleur D. Electrode d'allumage
B. Tube d'arriv#e de gaz E. Support du gicleur
C. Base du brOleur
Placer les chapeaux de brQleur sur les bases de brQleur
correspondantes.
IMPORTANT : Les dessous des chapeaux petit et moyen sont
differents. Ne pas placer un chapeau de la taille incorrecte sur
la base du brQleur.
Petit chapeau Grand Tres grand
chapeau chapeau
©
Chapeau
moyen
Un chapeau de brQleur correctement place doit _tre
horizontal. Si les chapeaux de brQleur ne sont pas
correctement installes, les brQleurs de surface ne
s'allumeront pas. Lorsque le chapeau de brQleur est
correctement aligne, il ne balance pas et n'oscille pas.
A. Incorrect
B. Correct
