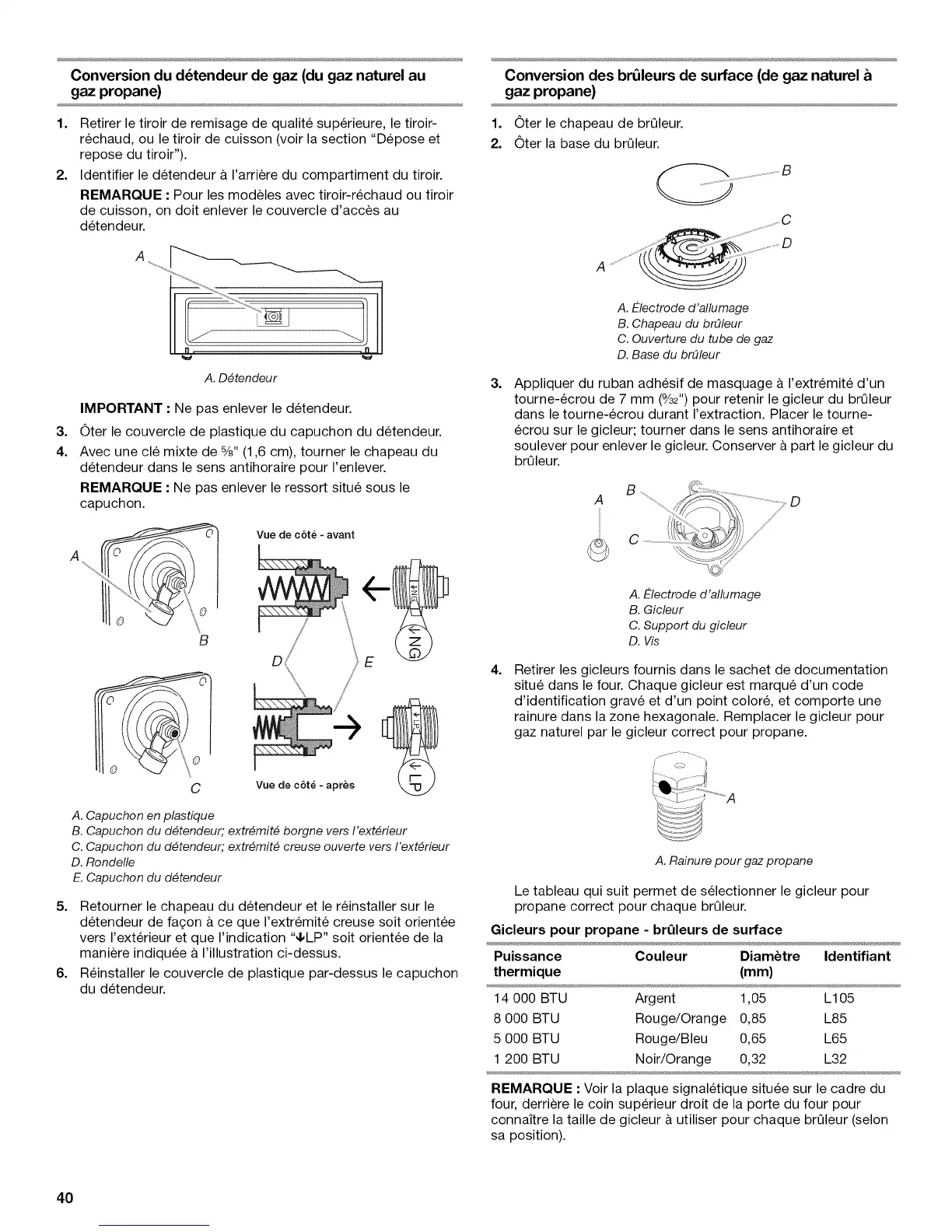

Conversiondud6tendeurdegaz(dugaznaturelau
gazpropane)
1.
2=
Retirer le tiroir de remisage de qualite superieure, le tiroir-
rechaud, ou le tiroir de cuisson (voir la section "Depose et
repose du tiroir").
Identifier le detendeur a I'arriere du compartiment du tiroir.
REMARQUE • Pour les modeles avec tiroir-rechaud ou tiroir
de cuisson, on doit enlever le couvercle d'acces au
detendeur.
A
..............................
A. D_tendeur
3=
4.
IMPORTANT : Ne pas enlever le detendeur.
Oter le couvercle de plastique du capuchon du detendeur.
Avec une cle mixte de %" (1,6 cm), tourner le chapeau du
detendeur dans le sens antihoraire pour I'enlever.
REMARQUE • Ne pas enlever le ressort situ6 sous le
capuchon.
C
Vue de c6t6 - avant
Vue de c6t6- apres
A. Capuchon en plastique
B. Capuchon du d#tendeur; extr#mit# borgne vers I'ext#rieur
C. Capuchon du d#tendeur; extr#mit# creuse ouverte vers I'ext#rieur
D. Rondelle
E. Capuchon du d#tendeur
5. Retourner le chapeau du detendeur et le reinstaller sur le
detendeur de fa(_on & ce que I'extremit6 creuse soit orientee
vers I'exterieur et que I'indication "4,LP" soit orientee de la
maniere indiqu6e a I'illustration ci-dessus.
6. Reinstaller le couvercle de plastique par-dessus le capuchon
du detendeur.
Conversion des br_leurs de surface (de gaz naturel
gaz propane)
1. Oter le chapeau de brQleur.
2. Oter la base du brQleur.
3=
4=
A. Electrode d'allumage
B. Chapeau du brOleur
C. Ouverture du tube de gaz
D. Base du brOleur
Appliquer du ruban adhesif de masquage & I'extremit6 d'un
tourne-ecrou de 7 mm (%2")pour retenir le gicleur du brQleur
dans le tourne-ecrou durant I'extraction. Placer le tourne-
ecrou sur le gicleur; tourner dans le sens antihoraire et
soulever pour enlever le gicleur. Conserver a part le gicleur du
brQleur.
A. Electrode d'allumage
B. Gicleur
C. Support du gicleur
D. Vis
Retirer les gicleurs fournis dans le sachet de documentation
situ6 dans le four. Chaque gicleur est marqu6 d'un code
d'identification grave et d'un point colore, et comporte une
rainure dans la zone hexagonale. Remplacer le gicleur pour
gaz naturel par le gicleur correct pour propane.
A. Rainure pour gaz propane
Le tableau qui suit permet de selectionner le gicleur pour
propane correct pour chaque brQleur.
Gicleurs pour propane - brQleurs de surface
Puissance Couleur Diam6tre Identifiant
thermique (mm)
14 000 BTU Argent 1,05 L105
8 000 BTU Rouge/Orange 0,85 L85
5 000 BTU Rouge/Bleu 0,65 L65
1 200 BTU Noir/Orange 0,32 L32
REMARQUE : Voir la plaque signaletique situ6e sur le cadre du
four, derriere le coin superieur droit de la porte du four pour
connaitre la taille de gicleur a utiliser pour chaque brQleur (selon
sa position).
40
