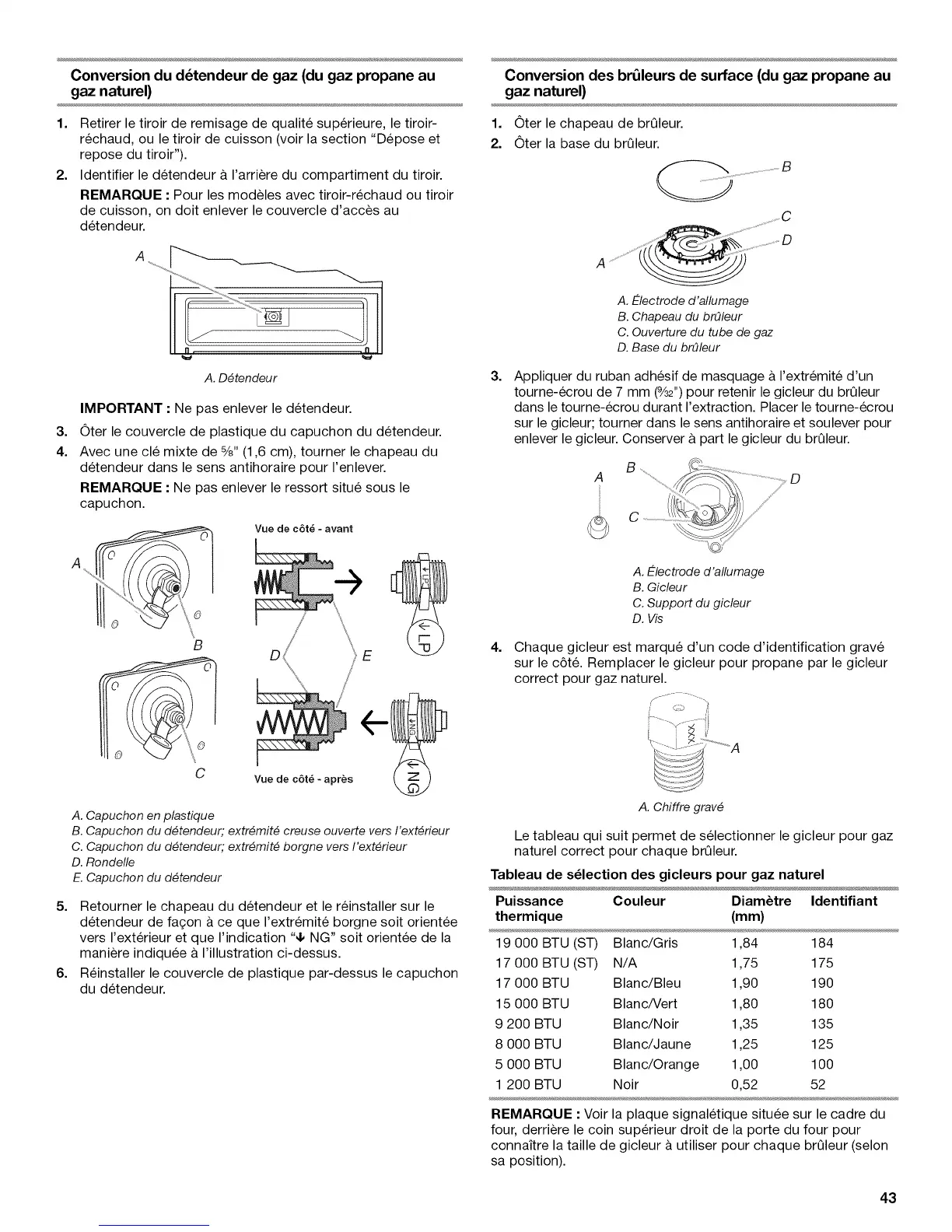

Conversion du d_tendeur de gaz (du gaz propane au
gaz naturel)
1. Retirer le tiroir de remisage de qualite superieure, le tiroir-
rechaud, ou le tiroir de cuisson (voir la section "Depose et
repose du tiroir").
Identifier le detendeur a I'arriere du compartiment du tiroir.
REMARQUE : Pour les modeles avec tiroir-rechaud ou tiroir
de cuisson, on doit enlever le couvercle d'acces au
detendeur.
2.
A
..............................
A. D_tendeur
3.
4.
B
C
IMPORTANT : Ne pas enlever le detendeur.
Oter le couvercle de plastique du capuchon du detendeur.
Avec une cle mixte de %" (1,6 cm), tourner le chapeau du
detendeur dans le sens antihoraire pour I'enlever.
REMARQUE : Ne pas enlever le ressort situe sous le
capuchon.
Vue de c6t_ - avant
Vue de c6t_ - apres
A. Capuchon en plastique
B. Capuchon du d#tendeur; extr#mit# creuse ouverte vers I'ext#rieur
C. Capuchon du d#tendeur; extr#mit# borgne vers I'ext#rieur
D. Rondelle
E. Capuchon du d#tendeur
5. Retourner le chapeau du detendeur et le reinstaller sur le
detendeur de fagon & ce que I'extremite borgne soit orientee
vers I'exterieur et que I'indication "4, NG" soit orientee de la
maniere indiquee & I'illustration ci-dessus.
6. Reinstaller le couvercle de plastique par-dessus le capuchon
du detendeur.
Conversion des br61eurs de surface (du gaz propane au
gaz naturel)
1. Oter le chapeau de brQleur.
2. Oter la base du brQleur.
......................S
3=
4.
A. Electrode d'allumage
B. Chapeau du brOleur
C. Ouverture du tube de gaz
D. Base du brOleur
Appliquer du ruban adhesif de masquage & I'extremite d'un
tourne-ecrou de 7 mm (9/32")pour retenir le gicleur du brQleur
dans le tourne-ecrou durant I'extraction. Placer le tourne-ecrou
sur le gicleur; tourner dans le sens antihoraire et soulever pour
enlever le gicleur. Conserver & part le gicleur du brQleur.
A. Electrode d'allumage
B. Gicleur
C. Support du gicleur
D. Vis
Chaque gicleur est marque d'un code d'identification grave
sur le c6t& Remplacer le gicleur pour propane par le gicleur
correct pour gaz naturel.
A. Chiffre grav#
Le tableau qui suit permet de selectionner le gicleur pour gaz
naturel correct pour chaque brQleur.
Tableau de s_lection des gicleurs pour gaz naturel
Puissance Couleur Diam_tre Identifiant
thermique (mm)
19 000 BTU (ST) Blanc/Gris 1,84 184
17 000 BTU (ST) N/A 1,75 175
17 000 BTU Blanc/Bleu 1,90 190
15 000 BTU Blanc/Vert 1,80 180
9 200 BTU Blanc/Noir 1,35 135
8 000 BTU Blanc/Jaune 1,25 125
5 000 BTU Blanc/Orange 1,00 100
1 200 BTU Noir 0,52 52
REMARQUE : Voir la plaque signaletique situee sur le cadre du
four, derriere le coin superieur droit de la porte du four pour
connaitre la taille de gicleur a utiliser pour chaque brQleur (selon
sa position).
43
