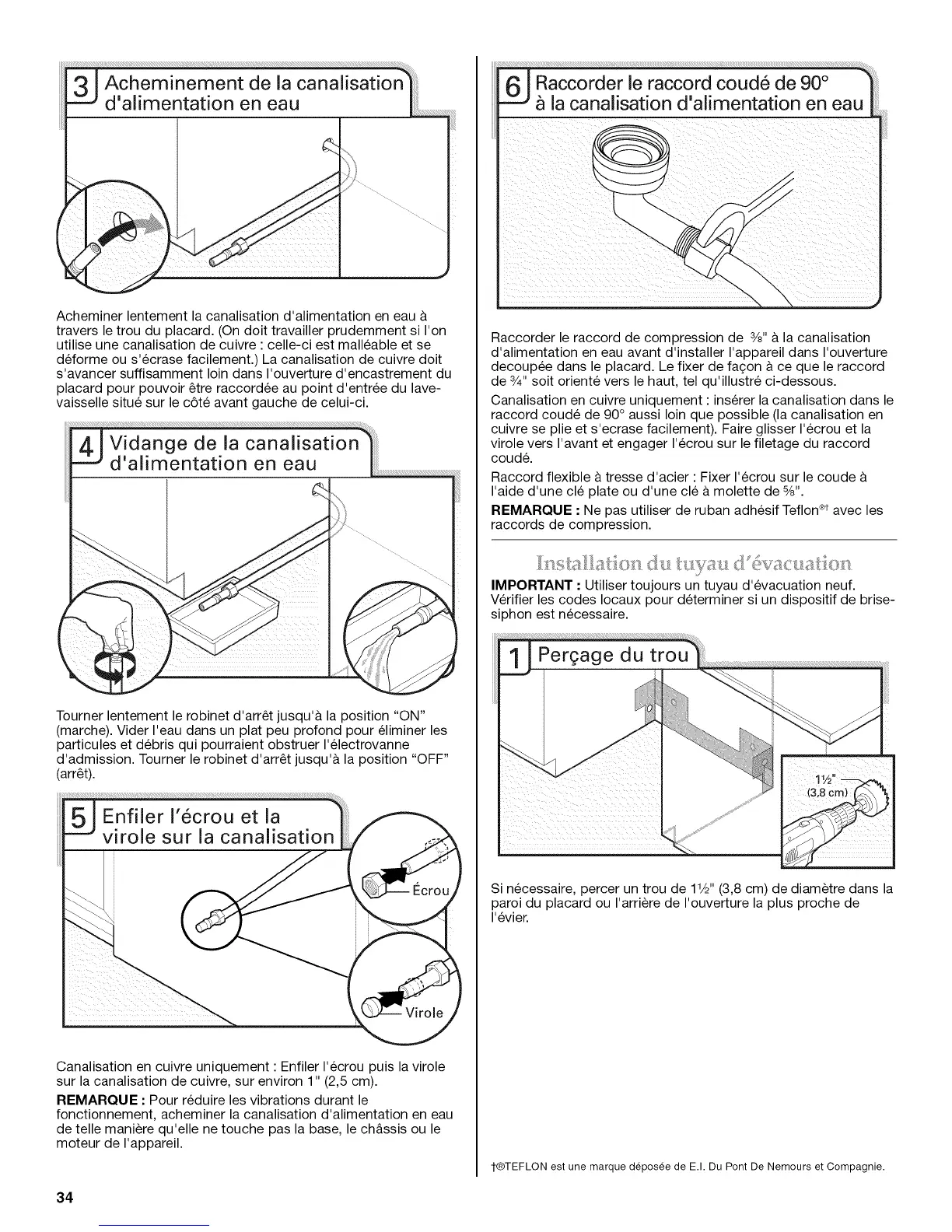

Acheminer lentement la canalisation d'alimentation en eau &
travers le trou du placard. (On doit travailler prudemment si I'on
utilise une canalisation de cuivre : celle-ci est malleable et se
deforme ou s'ecrase facilement.) La canalisation de cuivre doit
s'avancer suffisamment loin dans I'ouverture d'encastrement du
placard pour pouvoir _tre raccordee au point d'entree du lave-
vaisselle situe sur le c6te avant gauche de celui-ci.
Tourner lentement le robinet d'arr_t jusqu'& la position "ON"
(marche). Vider I'eau dans un plat peu profond pour eliminer les
particules et debris qui pourraient obstruer I'electrovanne
d'admission. Tourner le robinet d'arr_t jusqu'a la position "OFF"
(arr_t).
Canalisation en cuivre uniquement : Enfiler I'ecrou puis la virole
sur la canalisation de cuivre, sur environ 1" (2,5 cm).
REMARQUE • Pour reduire les vibrations durant le
fonctionnement, acheminer la canalisation d'alimentation en eau
de telle maniere qu'elle ne touche pas la base, le chassis ou le
moteur de I'appareil.
-:J a la canalisation d'alimentation en eauJ_
Raccorder le raccord de compression de 3/8"& la canalisation
d'alimentation en eau avant d'installer I'appareil dans I'ouverture
decoupee dans le placard. Le fixer de fa(_on & ce que le raccord
de 3/4"soit oriente vers le haut, tel qu'illustre ci-dessous.
Canalisation en cuivre uniquement : inserer la canalisation dans le
raccord coude de 90° aussi loin que possible (la canalisation en
cuivre se plie et s'ecrase facilement). Faire glisser I'ecrou et la
virole vers I'avant et engager I'ecrou sur le filetage du raccord
coud&
Raccord flexible & tresse d'acier : Fixer I'ecrou sur le coude
I'aide d'une cle plate ou d'une cle & molette de 5/8".
REMARQUE • Ne pas utiliser de ruban adhesif Teflon ®tavec les
raccords de compression.
d!
IMPORTANT : Utiliser toujours un tuyau d'evacuation neuf.
Verifier les codes Iocaux pour determiner si un dispositif de brise-
siphon est necessaire,
Si necessaire, percer un trou de 11/2"(3,8 cm) de diam_tre dans la
paroi du placard ou I'arriere de I'ouverture la plus proche de
I'evier.
1-®TEFLON est une marque deposee de E.I. Du Pont De Nemours et Compagnie.
34
