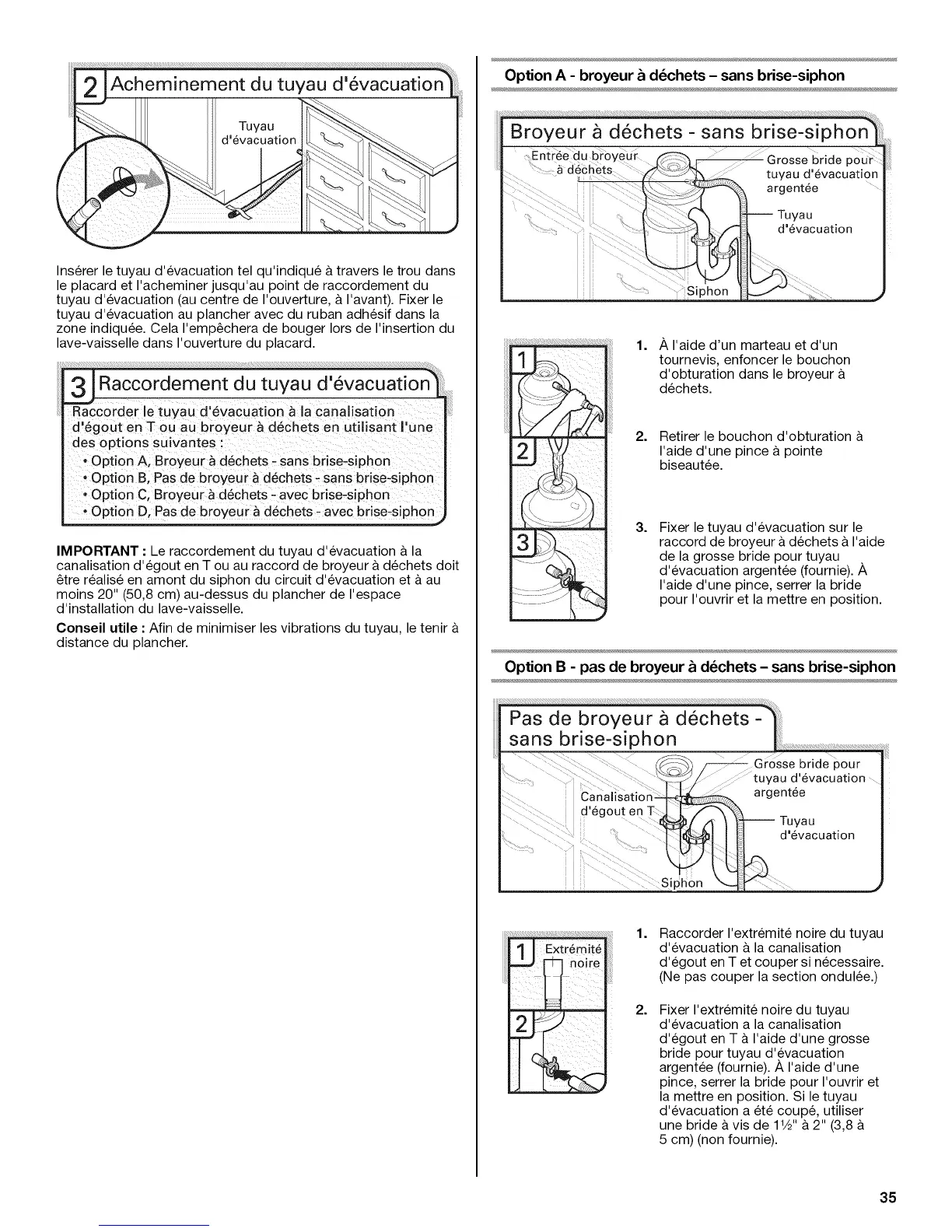

Acheminement du tuyau
Tuyau
Inserer le tuyau d'evacuation tel qu'indiqu6 & travers le trou dans
le placard et I'acheminer jusqu'au point de raccordement du
tuyau d'evacuation (au centre de I'ouverture, & I'avant). Fixer le
tuyau d'evacuation au plancher avec du ruban adhesif dans la
zone indiqu6e. Cela I'emp6chera de bouger Iors de I'insertion du
lave-vaisselle dans I'ouverture du placard.
Racc0;dement du Uyau acuati0n
Raccorder le tUyau d'6vacUati0n _la canalisation
d 6g0ut en Tou au broyeur _ d6Chets en Utilisan t June
des options suivantes :
Option A; Broyeu[ _ d6chets- sans brise-siph0n
!Option B, Pas de broYeu [ & d6chets _ sans brise-siphon
!option c, BroyeUr _ d6chets- avec bdse_siphon
IMPORTANT : Le raccordement du tuyau d'evacuation & la
canalisation d'egout en T ou au raccord de broyeur & dechets doit
6tre realis6 en amont du siphon du circuit d'evacuation et & au
moins 20" (50,8 cm) au-dessus du plancher de I'espace
d'installation du lave-vaisselle.
Conseil utile •Afin de minimiser les vibrations du tuyau, le tenir &
distance du plancher.
Option A - broyeur & d6chets - sans brise-siphon
1=
A I'aide d'un marteau et d'un
tournevis, enfoncer le bouchon
d'obturation dans le broyeur &
dechets.
2. Retirer le bouchon d'obturation &
I'aide d'une pince & pointe
biseautee.
3=
Fixer le tuyau d'evacuation sur le
raccord de broyeur &dechets & I'aide
de la grosse bride pour tuyau
d'evacuation argentee (fournie). A
I'aide d'une pince, serrer la bride
pour I'ouvrir et la mettre en position.
Option B - pas de broyeur & d6chets - sans brise-siphon
phon
iiii
1=
Raccorder I'extremit6 noire du tuyau
d'evacuation & la canalisation
d'egout en T et couper si necessaire.
(Ne pas couper la section ondulee.)
2=
Fixer I'extremit6 noire du tuyau
d'evacuation a la canalisation
d'egout en T & I'aide d'une grosse
bride pour tuyau d'evacuation
argentee (fournie). A I'aide d'une
pince, serrer la bride pour I'ouvrir et
la mettre en position. Si le tuyau
d'evacuation a et6 coupe, utiliser
une bride & vis de 11/2"& 2" (3,8 &
5 cm) (non fournie).
35
