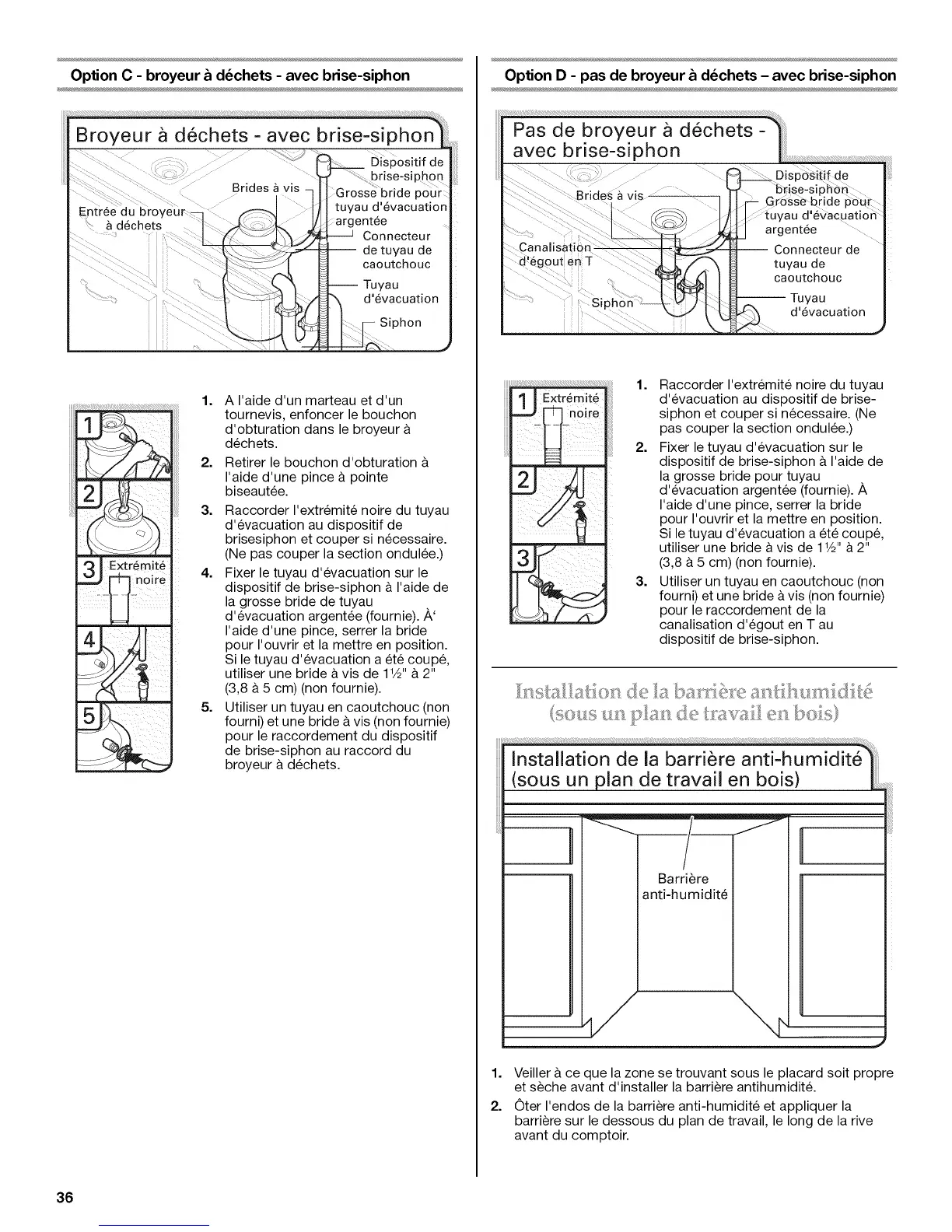

OptionC- broyeur& d_chets - avec brise-siphon
Siphon
1=
2=
A I'aide d'un marteau et d'un
tournevis, enfoncer le bouchon
d'obturation dans le broyeur
dechets.
Retirer le bouchon d'obturation &
I'aide d'une pince a pointe
biseautee.
3. Raccorder I'extremit6 noire du tuyau
d'evacuation au dispositif de
brisesiphon et couper si necessaire.
(Ne pas couper la section ondulee.)
4. Fixer le tuyau d'evacuation sur le
dispositif de brise-siphon & I'aide de
la grosse bride de tuyau
d'evacuation argentee (fournie). A'
I'aide d'une pince, serrer la bride
pour I'ouvrir et la mettre en position.
Si le tuyau d'evacuation a et6 coupe,
utiliser une bride & vis de 11/2'& 2'
(3,8 a 5 cm) (non fournie).
5. Utiliser un tuyau en caoutchouc (non
fourni) et une bride & vis (non fournie)
pour le raccordement du dispositif
de brise-siphon au raccord du
broyeur & dechets.
Option D - pas de broyeur & d_chets - avec brise-siphon
-- Tuyau
d'evacuation
1. Raccorder I'extremit6 noire du tuyau
d'evacuation au dispositif de brise-
siphon et couper si necessaire. (Ne
pas couper la section ondulee.)
2. Fixer le tuyau d'evacuation sur le
dispositif de brise-siphon & I'aide de
la grosse bride pour tuyau
d'evacuation argentee (fournie). A
I'aide d'une pince, serrer la bride
pour I'ouvrir et la mettre en position.
Si le tuyau d'evacuation a 6te coupe,
utiliser une bride &vis de 1Y2"& 2'
(3,8 a 5 cm) (non fournie).
3. Utiliser un tuyau en caoutchouc (non
fourni) et une bride & vis (non fournie)
pour le raccordement de la
canalisation d'egout en T au
dispositif de brise-siphon.
Barri_re
anti-humidit6
1. Veiller & ce que la zone se trouvant sous le placard soit propre
et s_che avant d'installer la barriere antihumidite.
2. Oter I'endos de la barriere anti-humidite et appliquer la
barriere sur le dessous du plan de travail, le long de la rive
avant du comptoir.
36
