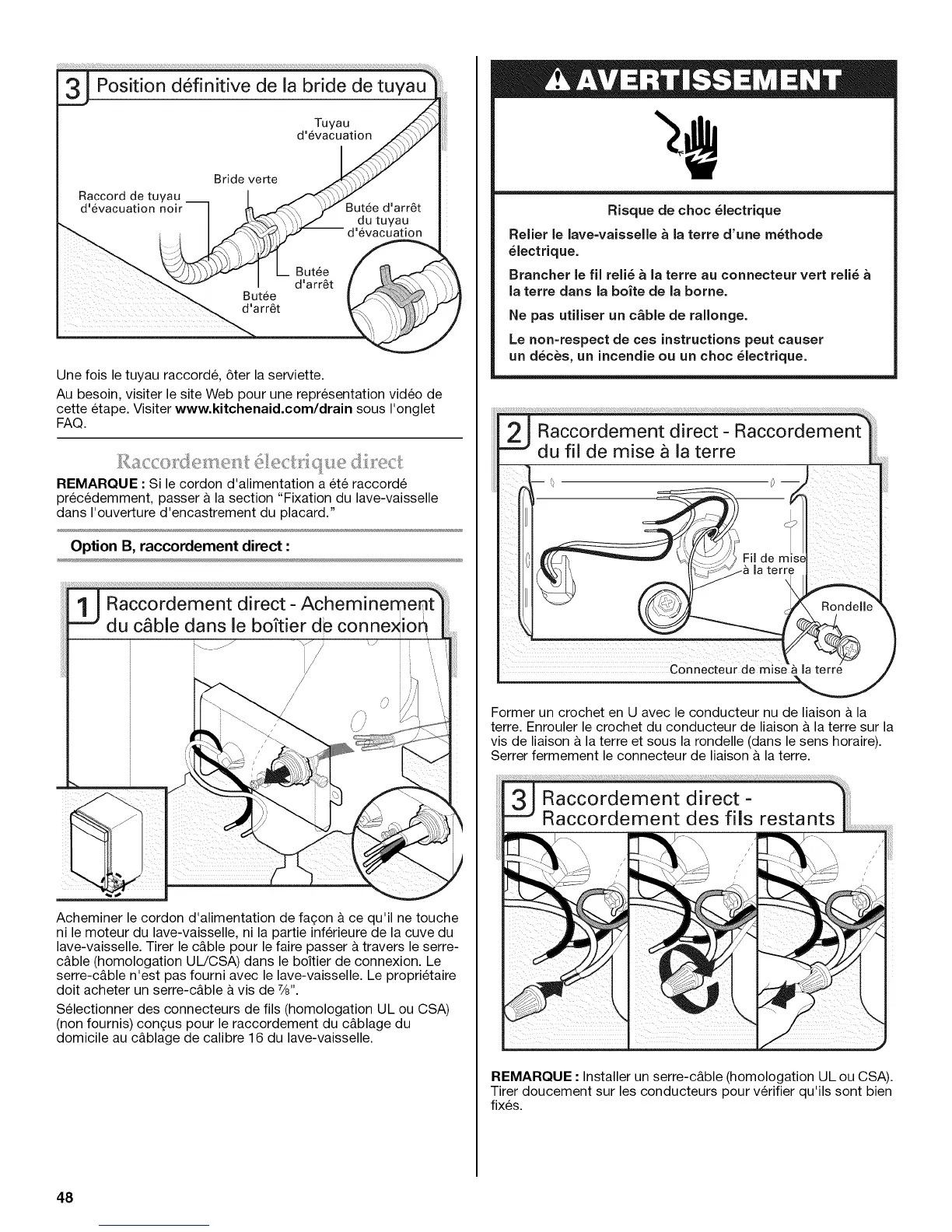

J Position definitive de la bride de tuyau
Tuyau
d'_vacuation
Raccord de tuyau
d'6vacuation noir
Bride verte
Butee d'arr6t
du tuyau
-- d'_vacuation
Butte
d'arr_t
Butte
d'arr_t
Une fois le tuyau raccorde, 6ter la serviette.
Au besoin, visiter le site Web pour une representation video de
cette etape. Visiter www.kitchenaid.com/drain sous I'onglet
FAQ.
REMARQUE : Si le cordon d'alimentation a et6 raccorde
prec6demment, passer & la section "Fixation du lave-vaisselle
dans I'ouverture d'encastrement du placard."
Option B, raccordement direct :
1J Raccordement direct - Acheminemen
du c_ble dans le boftier de conne×ion 1
.... l/ M .......
? i ....
/
LS
Acheminer le cordon d'alimentation de fagon & ce qu'il ne touche
nile moteur du lave-vaisselle, ni la partie inferieure de la cuve du
lave-vaisselle. Tirer le c&ble pour le faire passer & travers le serre-
c&ble (homologation UL/CSA) dans le boitier de connexion. Le
serre-c&ble n'est pas fourni avec le lave-vaisselle. Le proprietaire
dolt acheter un serre-c&ble & vis de 7/8".
Selectionner des connecteurs de ills (homologation UL ou CSA)
(non fournis) congus pour le raccordement du c&blage du
domicile au c&blage de calibre 16 du lave-vaisselle.
Risque de choc _lectrique
Relier le lave=vaisselle a la terre d'une m_thode
_lectrique.
Brancher le fil reli_ a la terre au connecteur vert reli_
la terre darts la boite de la borne.
Ne pas utiliser un c_ble de rallonge.
Le non-respect de ces instructions peut causer
un d_c_s, un incendie ou un choc _lectrique.
Former un crochet en U avec le conducteur nu de liaison & la
terre. Enrouler le crochet du conducteur de liaison & la terre sur la
vis de liaison & la terre et sous la rondelle (dans le sens horaire).
Serrer fermement le connecteur de liaison & la terre.
REMARQUE : Installer un serre-c&ble (homologation UL ou CSA).
Tirer doucement sur les conducteurs pour verifier qu'ils sont bien
fixes.
48
