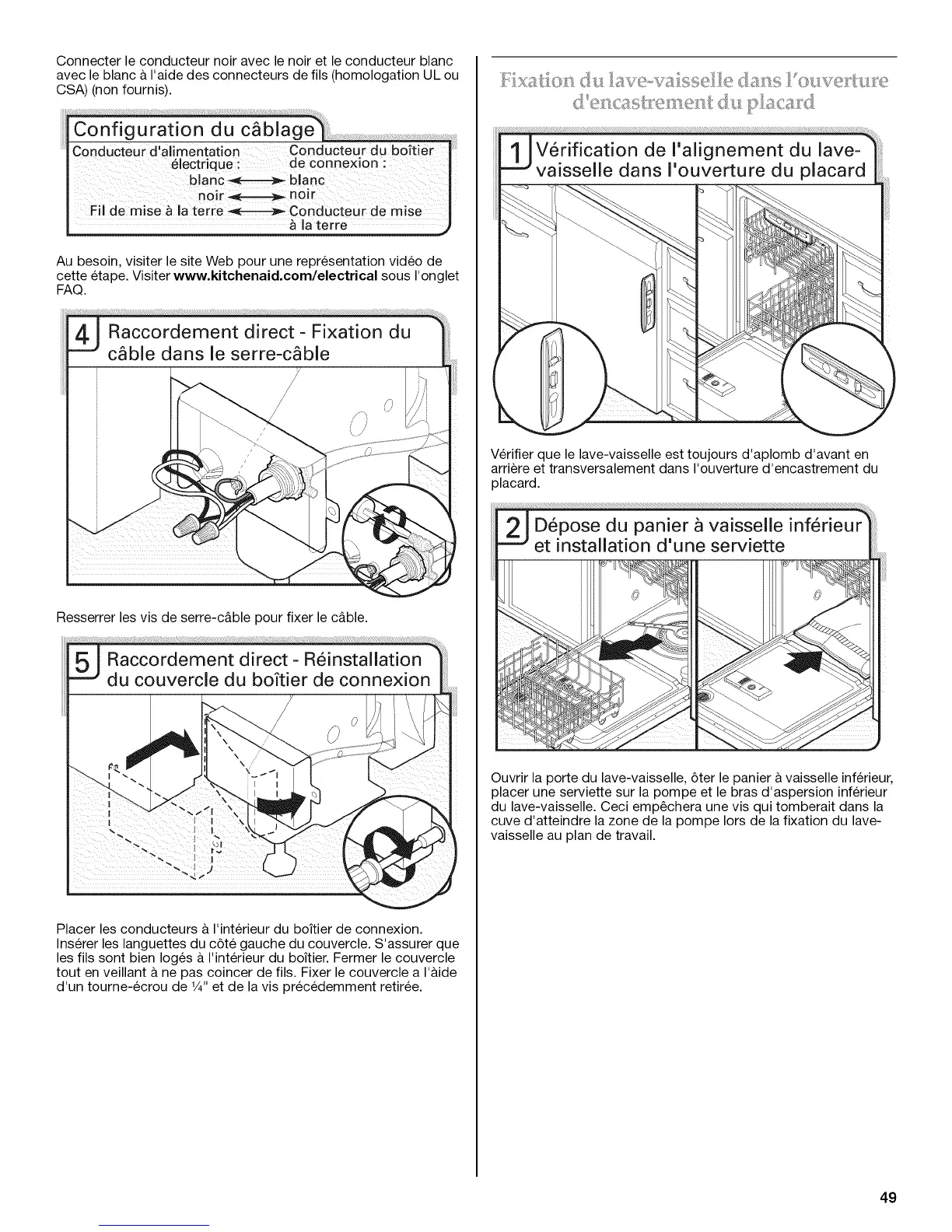

Connecter le conducteur noir avec le noir et le conducteur blanc
avec le blanc &I'aide des connecteurs de ills (homologation UL ou
CSA) (non fournis).
Conducteur d'a imentat on Conducteur du bottler
61ectr que : de connexion : I
b Ianc _,----------_ blanc
n0 i r -,,l_-............._n° Jr I
Fil de raise _ la terre _ CondUcteur de mise
:::::::::::::::::::::::::::::::::rr j
Au besoin, visiter le site Web pour une representation video de
cette etape. Visiter www.kitchenaid.com/electrical sous I'onglet
FAQ.
Resserrer les vis de serre-c_ble pour fixer le cable.
Placer les conducteurs & I'interieur du boitier de connexion.
Inserer les languettes du c6te gauche du couvercle. S'assurer que
les ills sent bien loges & I'interieur du boitier. Fermer le couvercle
tout en veillant & ne pas coincer de ills. Fixer le couvercle a I'&ide
d'un tourne-ecrou de 1/4"et de la vis prec6demment retiree.
Verifier que le lave-vaisselle est toujours d'aplomb d'avant en
arriere et transversalement dans I'ouverture d'encastrement du
placard.
du panier _ vaisselle
Ouvrir la porte du lave-vaisselle, 6ter le panier& vaisselle inferieur,
placer une serviette sur la pompe et le bras d'aspersion inferieur
du lave-vaisselle. Ceci emp_chera une vis qui tomberait dans la
cuve d'atteindre la zone de la pompe Iors de la fixation du lave-
vaisselle au plan de travail.
49
