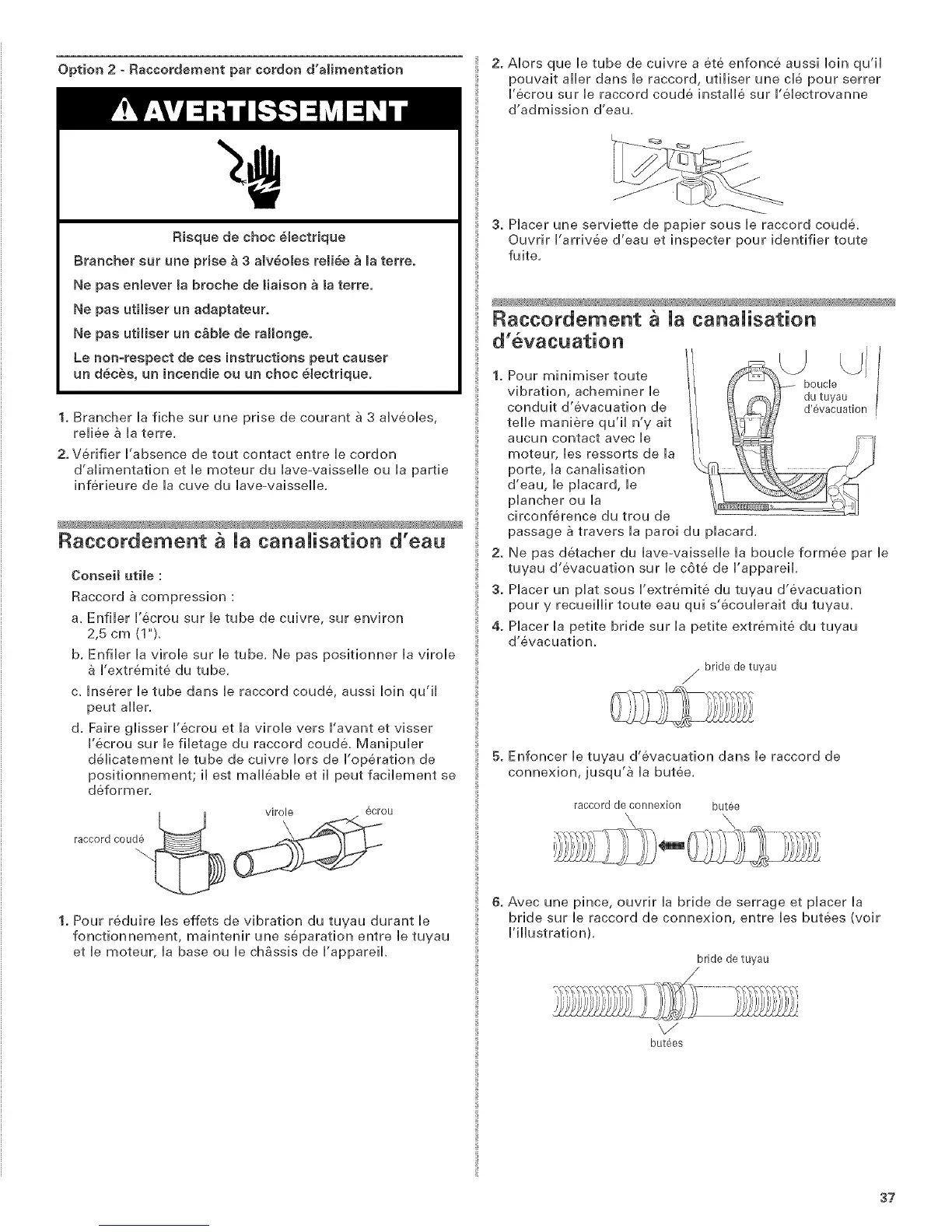

Option2-Raccotdementparcordon d'aJimentation
Risque de choc electrique
Brancher sur une prise a 3 a]v_oles reBiee a materre°
Ne pas enlever la broche de liaison a la terre.
Ne pas utiliser un adaptateur.
Ne pas utiliser un c_ble de raHonge.
Le nomrespect de ces instructions peut causer
un decks, un incendie ou un choc electriqueo
1. Brancher la fiche sur une prise de courant a 3 alv6obs,
reli6e a la terre.
2. Verifier I'absence de tout contact entre le cordon
d'alimentation et le moteur du laveovaisselle ou la pattie
inferieure de la cuve du lave-vaisselle.
Raccotdement a Ja ¢anaJisation d'eau
ConseiJ utile :
Raccord a compression :
a. Enfiler I%erou sur le tube de cuivre, sur environ
2,5 cm (1 "}.
b. Enfiler la virob sur le tube. Ne pas positionner la virole
a Vextremit6 du tube.
c. Inserer le tube dans le raccord coude, aussi loin qu'il
peut aller.
d. Faire giisser i%crou et ia viroie vers I'avant et visser
i%crou sur ie filetage du raccord coud& Manipuler
delicatement le tube de cuivre iors de I'operation de
positionnement; il est malleable et il peut facilement se
deformer.
raccord coude
virole ecrou
1. Pour reduire les effets de vibration du tuyau durant le
fonctionnement, maintenir une separation entre le tuyau
et le moteur, la base ou le chassis de I'appareil.
2. AIors que le tube de cuivre a 6te enfonce aussi loin qu'ii
pouvait aller dans le raccord, utiliser une cle pour aerrer
I'ecrou sur le raccord coude installe sur I%lectrovanne
d'admission d'eau.
3. Placer une serviette de papier sous le raccord coude.
Ouvrir I'arrivee d'eau et inapecter pour identifier toute
fuite.
Raecordement a la eanaHsation
1. Pour minimiaer toute
vibration, acheminer le
conduit d%vacuation de
telle maniere qu'il n'y ait
aucun contact avec le
moteur, les ressorts de la
porte, la canalisation
d'eau, le placard, le
plancher ou la
circonference du trou de
passage a travers la paroi du placard.
2. Ne pas detacher du laveovaisselle la boucle formee par le
tuyau d%vacuation aur le c6te de I'appareil.
3. Placer un plat sous I'extremite du tuyau d%vacuation
pour y recueillir toute eau qui s'ecoulerait du tuyau.
4. Placer la petite bride sur la petite extremite du tuyau
d%vacuation.
j bride de tuyau
5. Enfoncer le tuyau d%vacuation dans le raccord de
connexion, juaqu'a la butee.
raccord de connexion butee
x \
6. Avec une pince, ouvrir la bride de serrage et placer la
bride sur le raccord de connexion, entre les butees (voir
i'iiiustration).
bride de tuyau
\/
butees
37
