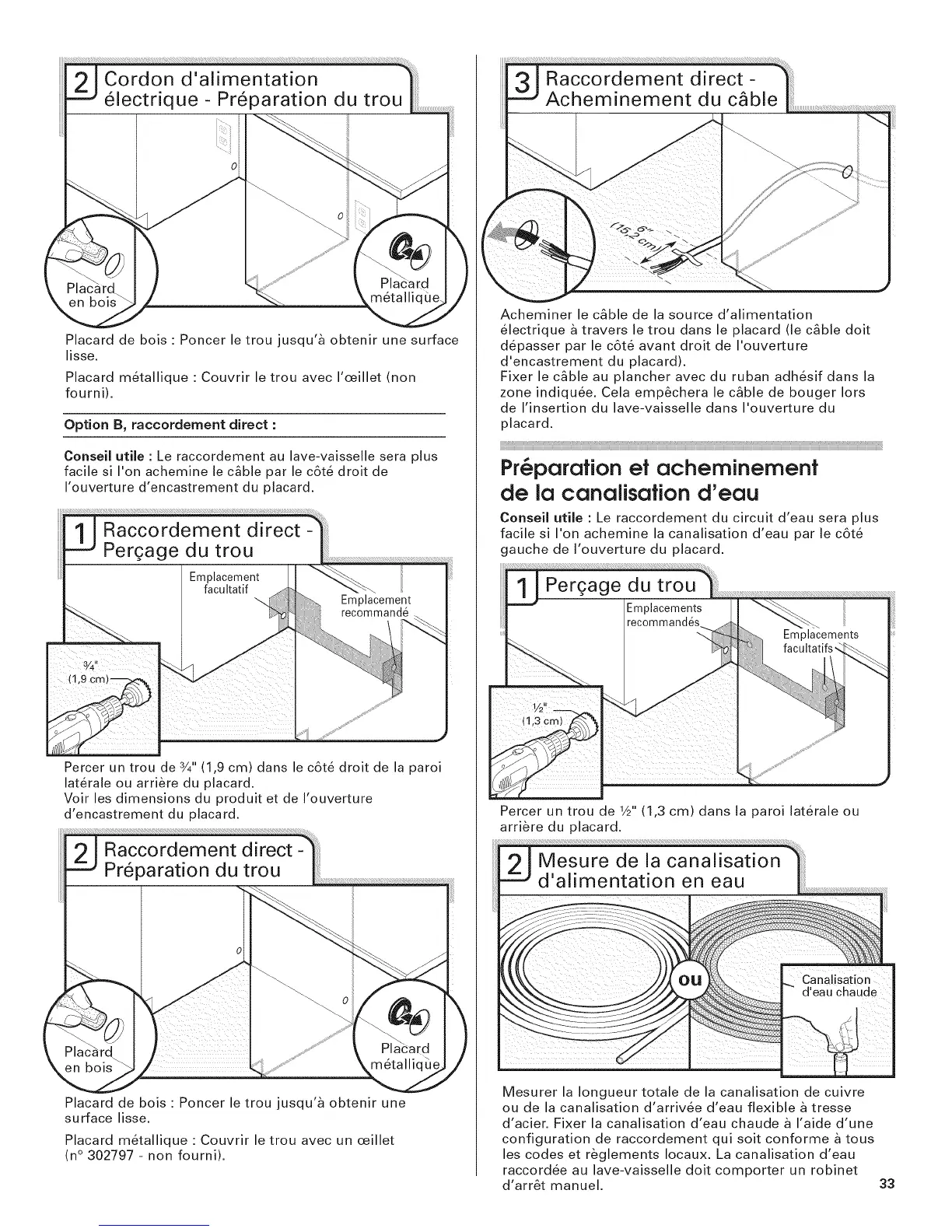

Placarddebois:Poncerletroujusqu'&obtenirunesurface
lisse.
Placardmetallique:CouvrirletrouavecI'eeillet(non
fourni).
Option B, raccordement direct :
Conseil utile : Le raccordement au lave-vaisselle sera plus
facile si I'on achemine le c_ble par le c6te droit de
I'ouverture d'encastrement du placard.
F accordement direct -
Per( age du trou
Emplacement
facultatif Emplacement
recommande
Percer un trou de 3/4"(1,9 cm) dans le c6t6 droit de la paroi
lat6rale ou arri_re du placard.
Voir les dimensions du produk et de I'ouverture
d'encastrement du placard.
Placard de bois : Poncer le trou jusqu'& obtenir une
surface lisse.
Placard metallique : Couvrir le trou avec un eeillet
(n° 302797 - non fourni).
Acheminer le cSble de la source d'alimentation
electrique a travers le trou dans le placard (le c_ble doit
depasser par le c6te avant droit de I'ouverture
d'encastrement du placard).
Fixer le c_ble au plancher avec du ruban adh6sif dans la
zone indiqu6e. Cela emp6chera le c_ble de bouger Iors
de I'insertion du lave-vaisselle dans I'ouverture du
placard.
Preparation ef acheminemenf
de la canalisation d'eau
Conseil utile : Le raccordement du circuit d'eau sera plus
facile si I'on achemine la canalisation d'eau par le c6te
gauche de I'ouverture du placard.
Percer un trou de 1/2"(1,3 cm) dans la paroi laterale ou
arriere du placard.
Mesurer la Iongueur totale de la canalisation de cuivre
ou de la canalisation d'arrivee d'eau flexible a tresse
d'acier. Fixer la canalisation d'eau chaude a I'aide d'une
configuration de raccordement qui soit conforme a tous
les codes et r_glements Iocaux. La canalisation d'eau
raccordee au lave-vaisselle doit comporter un robinet
d'arr&t manuel.
33
