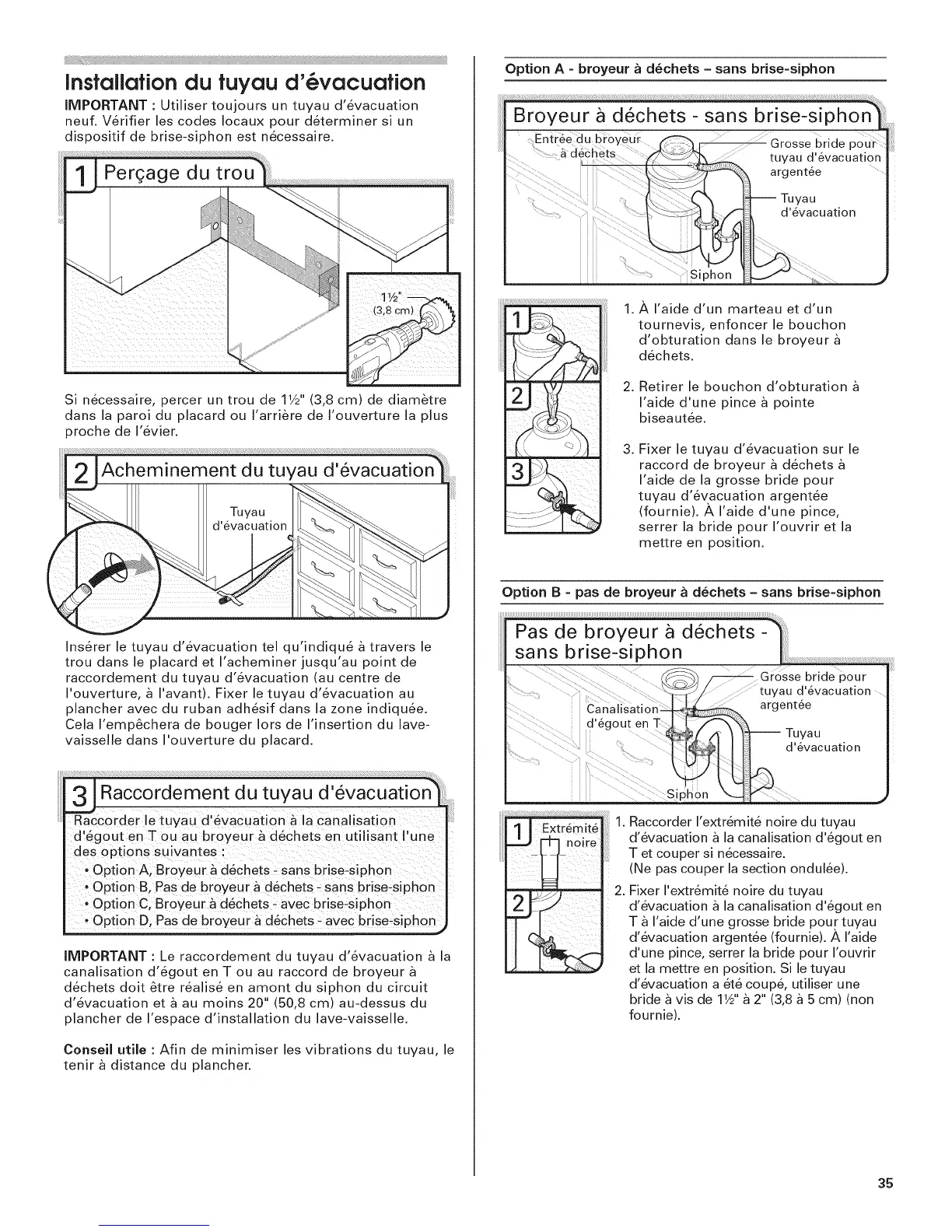

Installationdu fuyau d'@vacuation
IMPORTANT : Utiliser toujours un tuyau d'evacuation
neuf. Verifier les codes Iocaux pour determiner si un
dispositif de brise-siphon est n_cessaire.
1
Per£;age du trou' l
_d
Si n6cessaire, percer un trou de 11/2"(3,8 cm) de diam_tre
dans la paroi du placard ou I'arriere de I'ouverture la plus
proche de I'evier.
Inserer le tuyau d'evacuation tel qu'indiqu6 a travers le
trou dans le placard et I'acheminer jusqu'au point de
raccordement du tuyau d'evacuation (au centre de
I'ouverture, a I'avant). Fixer le tuyau d'evacuation au
plancher avec du ruban adh_sif dans la zone indiquee.
Cela I'emp&chera de bouger Iors de I'insertion du lave-
vaisselle dans I'ouverture du placard.
d'#g0ut en Touau broyeur _ d6chets en utilisant I,une
des options suivantes :
,Optio n A; Br0yeur & d_chets _sans briseisiph0 n
,Option& Pas de broyeur & d_,chets - sans brise=siphon
, Option C, B[oyeur & d_chets -avec brise_siph0n
,Option D, Pas de broyeur _ d6chets-avec br!se-siphon_
IMPORTANT : Le raccordement du tuyau d'evacuation a la
canalisation d'egout en T ou au raccord de broyeur
dechets doit &tre realise en amont du siphon du circuit
d'evacuation et & au moins 20" (50,8 cm) au-dessus du
plancher de I'espace d'installation du lave-vaisselle.
Conseil utile : Afin de minimiser les vibrations du tuyau, le
tenir a distance du plancher.
Option A = broyeur & d_chets - sans brise=siphon
/_ I'aide d'un marteau et d'un
tournevis, enfoncer le bouchon
d'obturation dans le broyeur
dechets.
2. Retirer le bouchon d'obturation
I'aide d'une pince a pointe
biseautee.
3.
Fixer le tuyau d'evacuation sur le
raccord de broyeur a dechets
I'aide de la grosse bride pour
tuyau d'evacuation argentee
(fournie)./_ I'aide d'une pince,
serrer la bride pour I'ouvrir et la
mettre en position.
Option B = pas de broyeur _ d_chets - sans brise=siphon
2,
Raccorder I'extremite noire du tuyau
d'evacuation a la canalisation d'egout en
T et couper si necessaire.
(Ne pas couper la section ondulee).
Fixer I'extremite noire du tuyau
d'evacuation _ la canalisation d'egout en
T a I'aide d'une grosse bride pour tuyau
d'evacuation argentee (fournie). A I'aide
d'une pince, serrer la bride pour I'ouvrir
et la mettre en position. Si le tuyau
d'evacuation a ete coup6, utiliser une
bride & vis de 11_'' a 2" (3,8 a 5 cm) (non
fournie).
35
