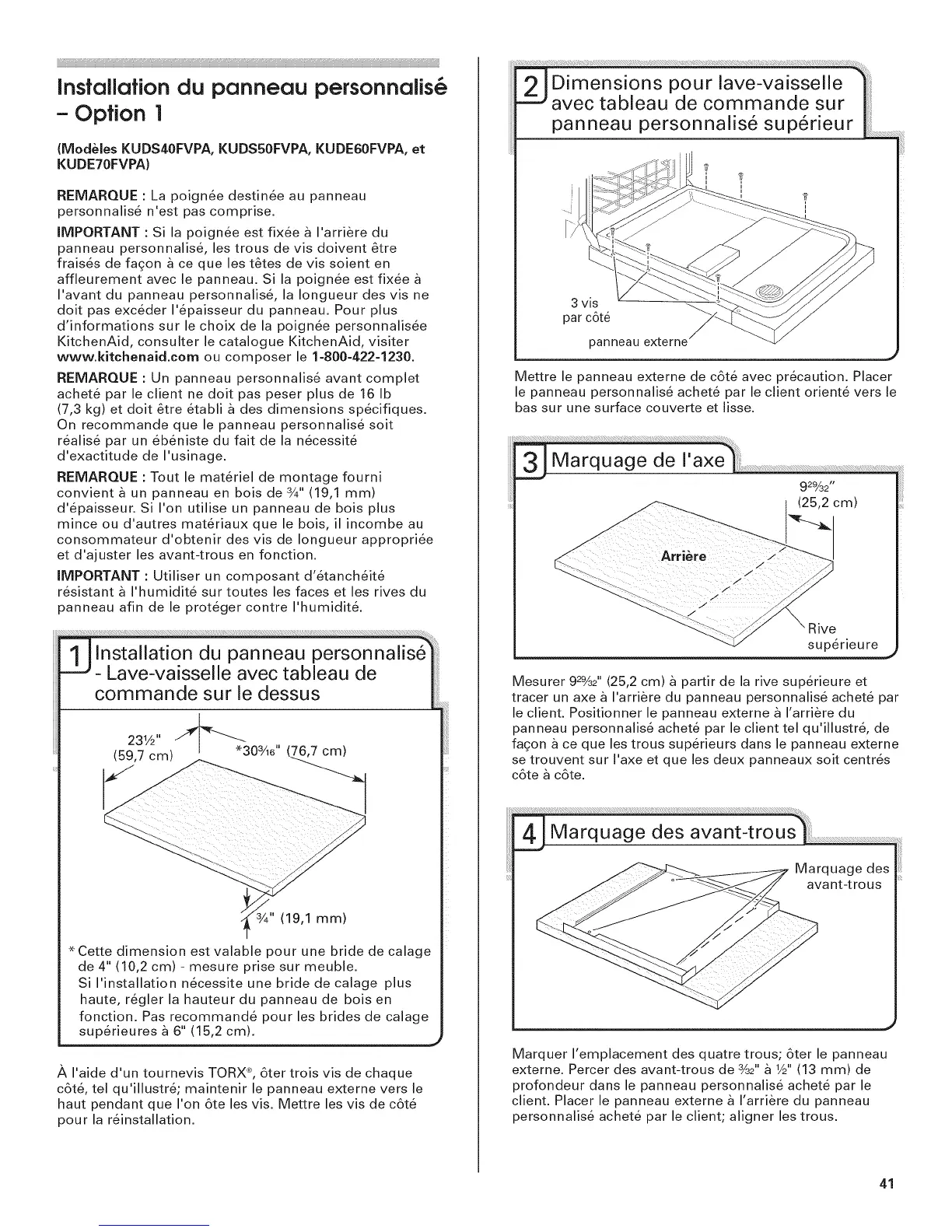

Installationdu panneau personnalis@
- Opfion I
(ModeJes KUDS40FVPA, KUDS50FVPA, KUDE60FVPA, et
KUDE70FVPA)
REMARQUE : La poign6e destin6e au panneau
personnalise n'est pas comprise.
iMPORTANT : Si la poign6e est fixee a I'arriere du
panneau personnalise, les trous de vis doivent _tre
fraises de fa(_on ace que les t6tes de vis soient en
affleurement avec le panneau. Si la poign6e est fixee
I'avant du panneau personnalis6, la Iongueur des vis ne
doit pas exceder I'epaisseur du panneau. Pour plus
d'informations sur le choix de la poignee personnalisee
KitchenAid, consulter le catalogue KitchenAid, visiter
www.Mtchenaid.com ou composer le 1-800-422-1230.
REMARQUE : Un panneau personnalise avant complet
achete par le client ne doit pas peser plus de 16 Ib
(7,3 kg) et doit 6tre etabli a des dimensions specifiques.
On recommande que le panneau personnalise soit
realise par un ebeniste du fait de la n6cessite
d'exactitude de I'usinage.
REMARQUE : Tout le materiel de montage fourni
convient _ un panneau en bois de 3/4"(19,1 mm)
d'epaisseur. Si I'on utilise un panneau de bois plus
mince ou d'autres materiaux que le bois, il incombe au
consommateur d'obtenir des vis de Iongueur appropriee
et d'ajuster les avant-trous en fonction.
iMPORTANT : Utiliser un composant d'etanch6ite
resistant _ I'humidite sur toutes les faces et les rives du
3anneau afin de le proteger contre I'humidit&
Installation du panneau personna
- Lave-vaisselle avec tableau de
commande sur le dessus
3/4" (19,1 mm)
* Cette dimension est valable pour une bride de calage
de 4" (10,2 cm) - mesure prise sur meuble.
Si I'installation n6cessite une bride de calage plus
haute, regler la hauteur du panneau de bois en
fonction. Pas recommande pour les brides de calage
superieures _ 6" (15,2 cm).
A I'aide d'un tournevis TORX ®,6ter trois vis de chaque
c6te, tel qu'illustre; maintenir le panneau externe vers le
haut pendant que I'on 6te les vis. Mettre les vis de c6te
pour la reinstallation.
3 vis
par c6te
panneau externe
Mettre le panneau externe de c6te avec precaution. Placer
le panneau personnalise achete par le client oriente vers le
bas sur une surface couverte et lisse.
929/32/f
superleure
Mesurer 92%2" (25,2 cm) a partir de la rive sup6rieure et
tracer un axe a I'arriere du panneau personnalise achete par
le client. Positionner le panneau externe _ I'arriere du
panneau personnalis6 achete par le client tel qu'illustre, de
fa(_on a ce que les trous sup6rieurs dans le panneau externe
se trouvent sur I'axe et que les deux panneaux soit centres
c6te _ c6te.
Marquage des
avant-trous
Marquer I'emplacement des quatre trous; 6ter le panneau
externe. Percer des avant-trous de 3/32"a 1/2" (13 mm) de
profondeur dans le panneau personnalise achete par le
client. Placer le panneau externe a I'arriere du panneau
personnalise achete par le client; aligner les trous.
41
