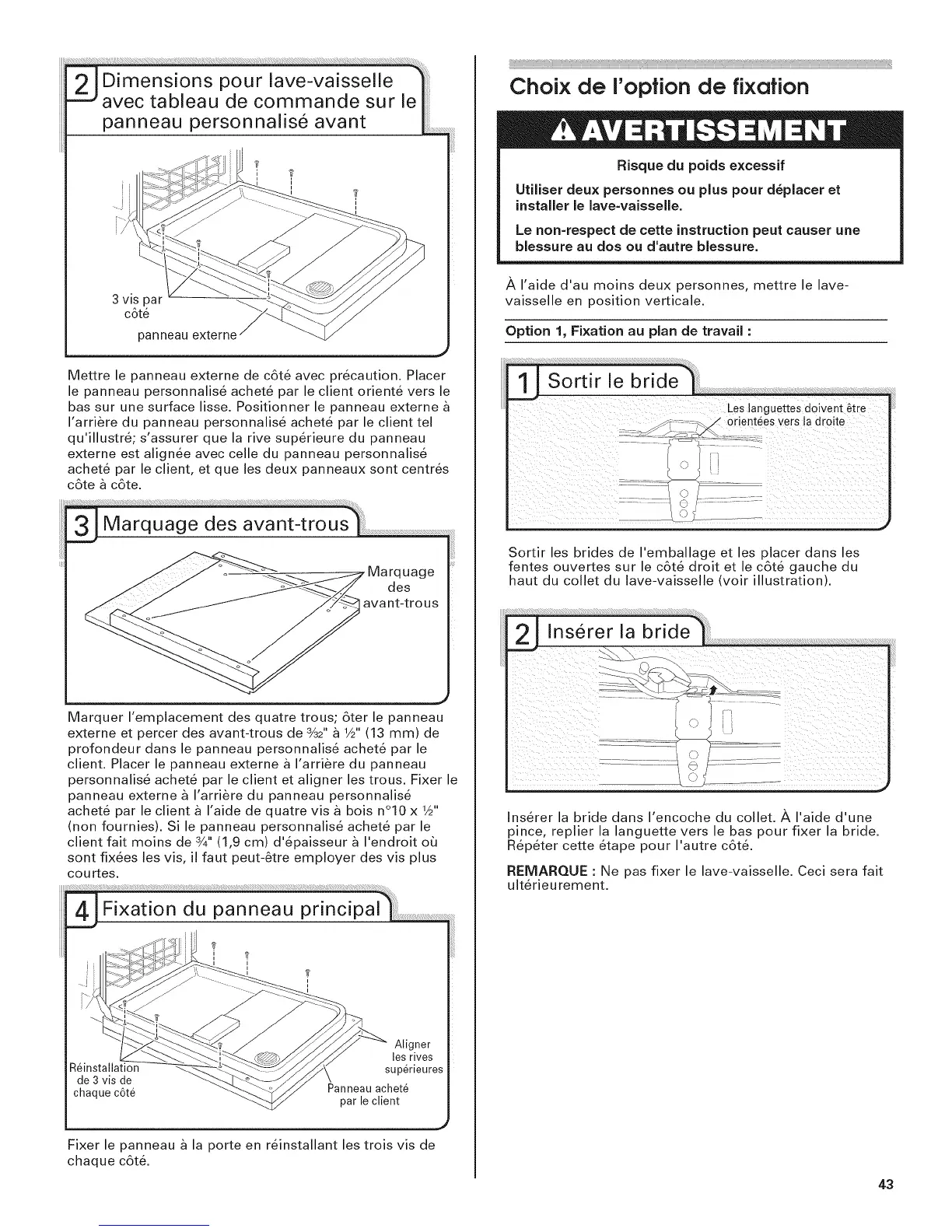

Dimensions pour lave-vaisselle
panneau personnalis6 avant
I
....i
3 vis par
c6te
panneau externe
Mettre le panneau externe de c6te avec precaution. Placer
le panneau personnalise achete par le client oriente vers le
bas sur une surface lisse. Positionner le panneau externe
I'arriere du panneau personnalise achete par le client tel
qu'illustre; s'assurer que la rive sup6rieure du panneau
externe est alignee avec celle du panneau personnalise
achete par le client, et que les deux panneaux sont centres
c6te _ c6te.
Marquage
des
avant-trous
J
Marquer I'emplacement des quatre trous; 6ter le panneau
externe et percer des avant-trous de 3/32"a 1/2"(13 mm) de
profondeur dans le panneau personnalise achete par le
client. Placer le panneau externe a I'arriere du panneau
personnalise achete par le client et aligner les trous. Fixer le
panneau externe _ I'arriere du panneau personnalise
achete par le client a I'aide de quatre visa bois n°10 x W'
(non fournies). Si le panneau personnalise achete par le
client fait moins de 3/4"(1,9 cm) d'epaisseur _ I'endroit oQ
sont fix_es les vis, il faut peut-6tre employer des vis plus
courtes.
4JFixation du panneau principal
?
i
Aligner
les rives
Reinstallation sup@ieures
de 3 vis de
chaque c6te Panneau achete
par le client
Fixer le panneau a la porte en reinstallant les trois vis de
chaque c6t&
Choix de I'opfion de fixation
Risque du poids excessif
Utiliser deux personnes ou plus pour d_placer et
instaJJer Je lave=vaisselJe.
Le non=respect de cette instruction peut causer une
blessure au dos ou d'autre blessure.
_, I'aide d'au moins deux personnes, mettre le lave-
vaisselle en position verticale.
Option 1, Fixation au plan de travail :
/_ -,%_ orienteesvers ladroite
Sortir les brides de I'emballage et les placer dans les
fentes ouvertes sur le c6te droit et le c6te gauche du
haut du collet du lave-vaisselle (voir illustration).
InsUrer la bride dans I'encoche du collet. _, I'aide d'une
pince, replier la languette vers le has pour fixer la bride.
Repeter cette etape pour I'autre c6t&
REMARQUE : Ne pas fixer le lave-vaisselle. Ceci sera fait
ulterieurement.
43
