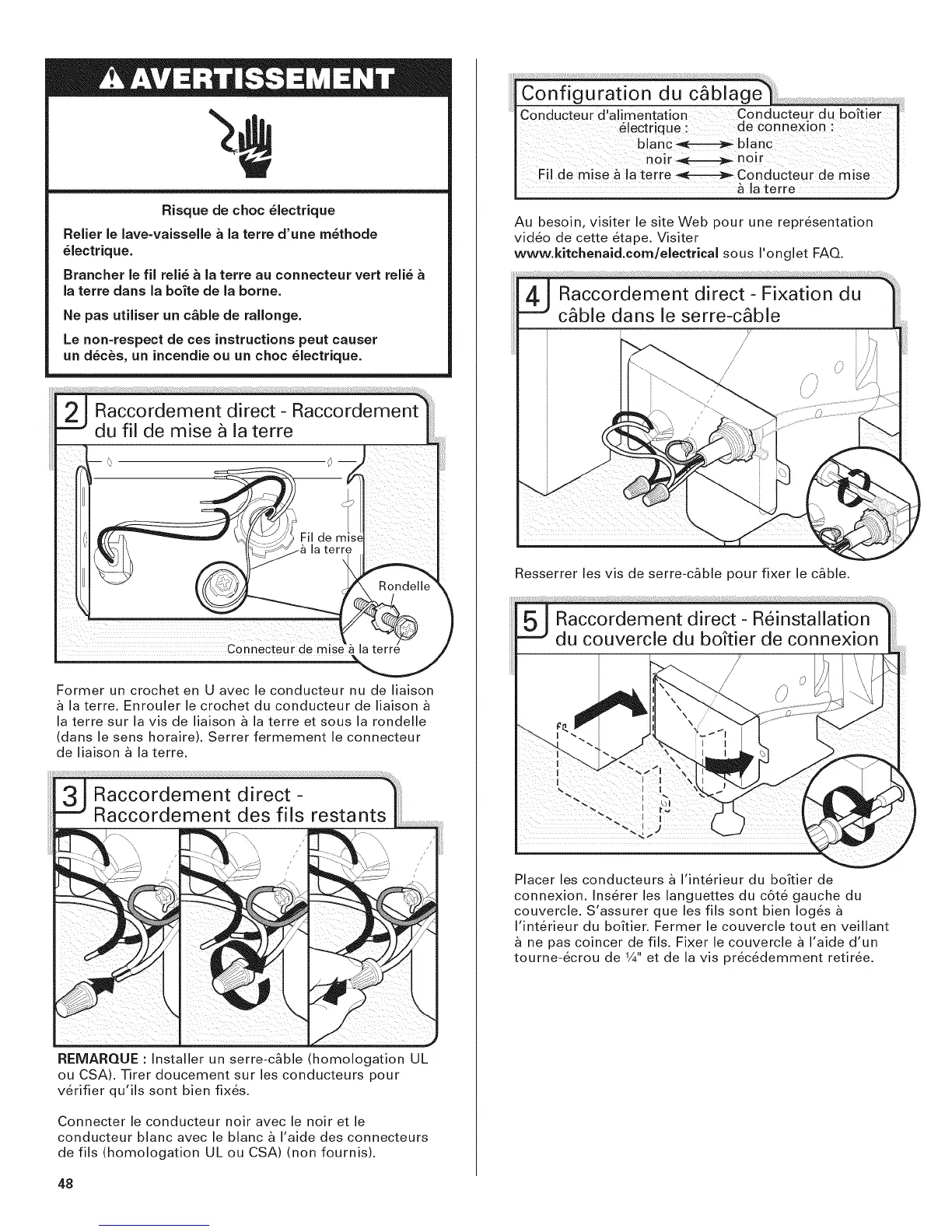

Risque de choc _lectrique
Relier le lave=vaisselle a la terre d'une m_thode
_lectrique.
Brancher le fil reli_ a la terre au connecteur vert reli_
la terre dans la boite de la borne.
Ne pas utiliser un c&ble de rallonge.
Le non=respect de ces instructions peut causer
un d_c_s, un incendie ou un choc _lectrique.
Former un crochet en U avec le conducteur nu de liaison
la terre. Enrouler le crochet du conducteur de liaison
la terre sur la vis de liaison _ la terre et sous la rondelle
(dans le sens horaire). Serrer fermement le connecteur
de liaison _ la terre.
REMARQUE : Installer un serre-c_ble (homologation UL
ou CSA). Tirer doucement sur les conducteurs pour
verifier qu'ils sont bien fixes.
Connecter le conducteur noir avec le noir et le
conducteur blanc avec le blanc _ I'aide des connecteurs
de fils (homologation UL ou CSA) (non fournis).
48
Conducteur d al mentation Conducteur du boftier !
_lectr que : de connexion :
blanc_ b!anc
n°mr_ nOl[ i
Fil de mise & la terre _ Conducteur de mise |
la terre J
Au besoin, visiter le site Web pour une representation
video de cette etape. Visiter
www.kitchenaid.cornlelectrical sous I'onglet FAQ.
Resserrer les vis de serre-c&ble pour fixer le c&ble.
Placer les conducteurs a I'interieur du boftier de
connexion. Inserer les languettes du c6te gauche du
couvercle. S'assurer que les fils sont bien loges
I'interieur du boftier. Fermer le couvercle tout en veillant
ne pas coincer de fils. Fixer le couvercle a I'aide d'un
tourne-ecrou de 1/4"et de la vis precedemment retiree.
