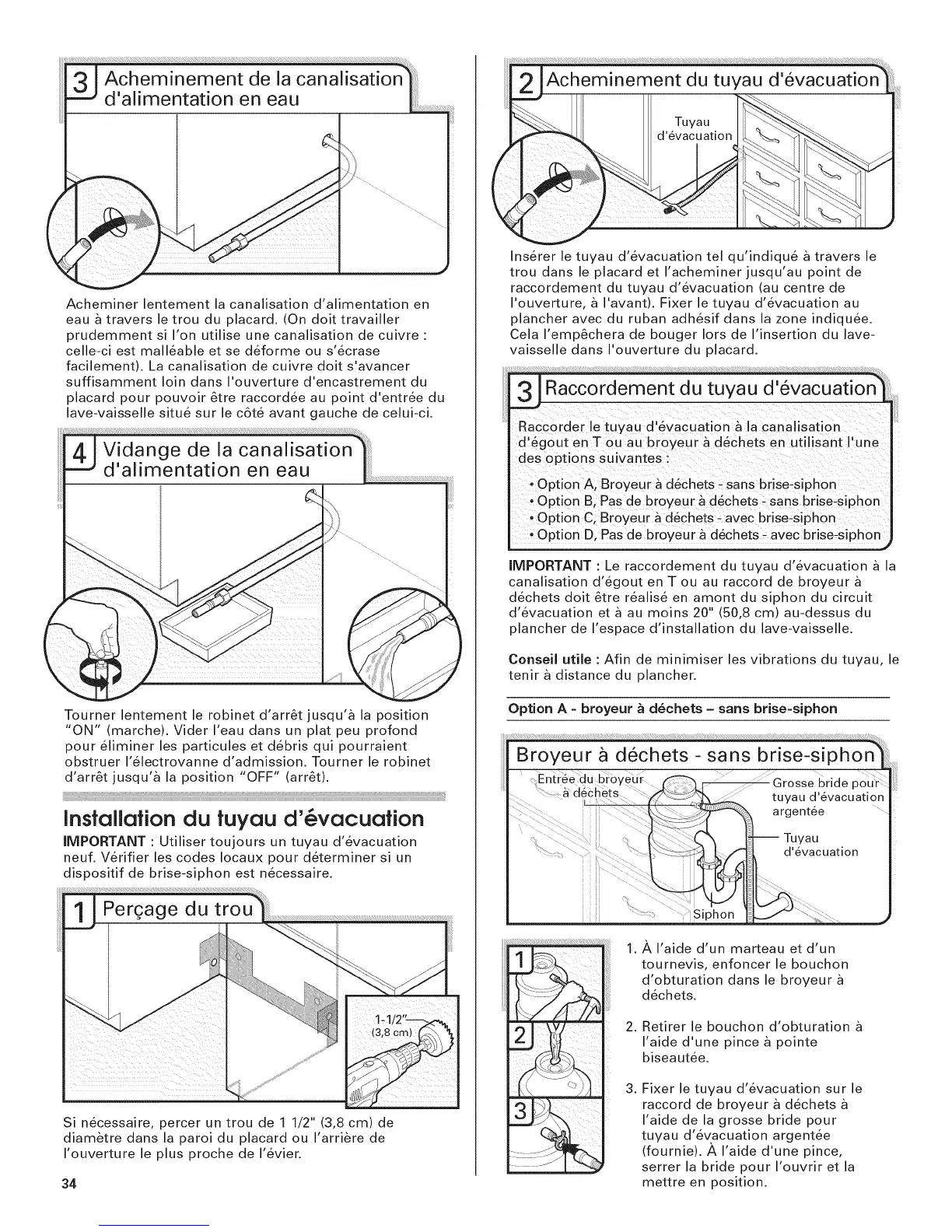

Acheminerlentementlacanalisationd'alimentationen
eau_traversletrouduplacard.(Ondoittravailler
prudemmentsi I'onutiliseunecanalisationdecuivre:
celle-ciestmalleableetsedeformeous'ecrase
facilement).Lacanalisationdecuivredoits'avancer
suffisammentloindansI'ouvertured'encastrementdu
placardpourpouvoir&treraccordeeaupointd'entreedu
lave-vaissellesitu6surlec6teavantgauchedecelui-ci.
Vid a nge de Ia ca naIisa t io n-
, .
d al_mentat_on en eau
Tourner lentement le robinet d'arr&t jusqu'a la position
"ON" (marche). Vider I'eau dans un plat peu profond
pour eliminer les particules et debris qui pourraient
obstruer I'electrovanne d'admission. Tourner le robinet
d'arr_t jusqu'_ la position "OFF" (arr&t).
Installation du tuyau d'_vacuation
iMPORTANT : Utiliser toujours un tuyau d'evacuation
neut. Verifier les codes Iocaux pour determiner si un
dispositif de brise-siphon est n_cessaire.
Si necessaire, percer un trou de 1 1/2" (3,8 cm) de
diam_tre dans la paroi du placard ou I'arriere de
I'ouverture le plus proche de I'evier.
34
Inserer le tuyau d'evacuation tel qu'indiqu6 a travers le
trou dans le placard et I'acheminer jusqu'au point de
raccordement du tuyau d'evacuation (au centre de
I'ouverture, a I'avant). Fixer le tuyau d'evacuation au
plancher avec du ruban adh_sif dans la zone indiqu6e.
Cela I'emp&chera de bouger Iors de I'insertion du lave-
vaisselle dans I'ouverture du placard.
Raccordement du tuyau d'evacuation
Racc0rder le tuyau d,_vacuati0n & la Canalisati0n
out en T ou au b[oyeur _ d_chets en ut!!isant !'une
option A, Broyeur & d6chets -sans brise-siphon
,Pas de broyeu r _ d_chets _sans brise-siphon
oyeur & d6chets - avec brise Siph0n
'Option D, Pas de br0yeur &d6chets _ avec brise4siph0n
IMPORTANT : Le raccordement du tuyau d'evacuation a la
canalisation d'egout en T ou au raccord de broyeur
dechets doit &tre realise en amont du siphon du circuit
d'evacuation eta au moins 20" (50,8 cm) au-dessus du
plancher de I'espace d'installation du lave-vaisselle.
Conseil utile : Afin de minimiser les vibrations du tuyau, le
tenir a distance du plancher.
Option A =broyeur _ d_chets - sans brise=siphon
d'6vacuation
1. I'aide d'un marteau et d'un
tournevis, enfoncer le bouchon
d'obturation dans le broyeur
dechets.
2. Retirer le bouchon d'obturation
I'aide d'une pince a pointe
biseautee.
3.
Fixer le tuyau d'evacuation sur le
raccord de broyeur a dechets
I'aide de la grosse bride pour
tuyau d'evacuation argentee
(fournie)./_ I'aide d'une pince,
serrer la bride pour I'ouvrir et la
mettre en position.
