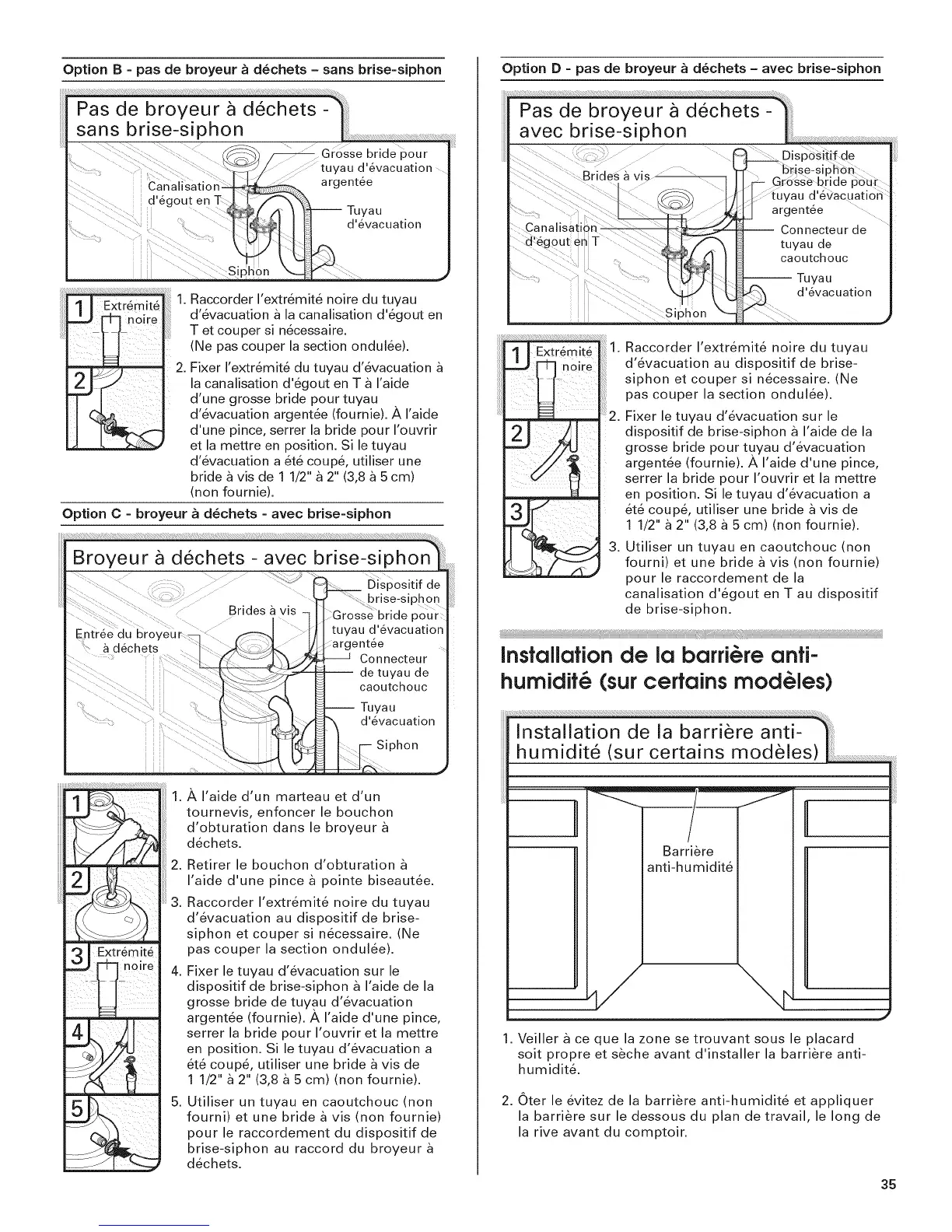

Option B = pas de broyeur _ d_chets - sans brise=siphon
2
2.
Raccorder I'extremite noire du tuyau
d'evacuation a la canalisation d'egout en
T et couper si necessaire.
(Ne pas couper la section ondulee).
Fixer I'extremite du tuyau d'evacuation
la canalisation d'egout en T a I'aide
d'une grosse bride pour tuyau
d'evacuation argentee (fournie). _, I'aide
d'une pince, serrer la bride pour I'ouvrir
et la mettre en position. Si le tuyau
d'evacuation a ete coup6, utiliser une
bride _ vis de 1 1/2" a 2" (3,8 a 5 cm)
(non fournie).
Option C =broyeur _ d_chets = avec brise=siphon
Siphon
1./_ I'aide d'un marteau et d'un
tournevis, enfoncer le bouchon
d'obturation dans le broyeur
dechets.
2. Retirer le bouchon d'obturation
I'aide d'une pince a pointe biseautee.
3. Raccorder I'extremite noire du tuyau
d'evacuation au dispositif de brise-
siphon et couper si n_cessaire. (Ne
pas couper la section ondulee).
4. Fixer le tuyau d'evacuation sur le
dispositif de brise-siphon _ I'aide de la
grosse bride de tuyau d'evacuation
argentee (fournie). _, I'aide d'une pince,
serrer la bride pour I'ouvrir et la mettre
en position. Si le tuyau d'evacuation a
ete coup6, utiliser une bride a vis de
1 1/2" a 2" (3,8 a 5 cm) (non fournie).
5. Utiliser un tuyau en caoutchouc (non
fourni) et une bride avis (non fournie)
pour le raccordement du dispositif de
brise-siphon au raccord du broyeur
dechets.
Option D = pas de broyeur & d_chets - avec brise=siphon
!!!!Siphon
_;__;;;;z ¸ _ _! !;;;;,;i_ __;;_;;:_;; _;___;;
_ Extr_m!te
1. Raccorder I'extremite noire du tuyau
d'evacuation au dispositif de brise-
siphon et couper si n_cessaire. (Ne
pas couper la section ondulee).
2. Fixer le tuyau d'evacuation sur le
dispositif de brise-siphon _ I'aide de la
grosse bride pour tuyau d'evacuation
argentee (fournie). A I'aide d'une pince,
serrer la bride pour I'ouvrir et la mettre
en position. Si le tuyau d'evacuation a
ete coup6, utiliser une bride _ vis de
1 1/2" a 2" (3,8 a 5 cm) (non fournie).
3. Utiliser un tuyau en caoutchouc (non
fourni) et une bride avis (non fournie)
pour le raccordement de la
canalisation d'egout en T au dispositif
de brise-siphon.
...................................................................................................................................iiiiiii_:i;¸i;¸i;,i,i_;i¸i;,;_:_i¸_;ii¸;i;¸ii¸;i;¸i;,;_i¸;;i;_;i¸i;,i,i_;i¸;i;,i,i_;i¸;i;_;_;i¸;i;_;_;i¸;i;_i,i_ii¸;i;¸ii¸;i;¸ii¸;;i;¸i_i¸i;¸i_i¸i;¸i;_:_i¸_;ii¸;i;iiiiiiiiiiiiiiiiiii;¸i;¸i;,ii,lii,ili_ii;i;'ii¸;i;'ii¸;i;'iii_iiiiiiiiii_,i_;i;;i;i:_ii_iii_ii_iii_ii_i;i_ii_:_ii_i;i_ii_:_ii_i;i_ii_:_i_i;_;i_i;_;i_i;_;i_ii;i;;i;;;ii;;;;;i_i;;;;;i;;;ii;ii;_;i;;ii;_;i;;ii;_;i;;ii;_;i;;ii;_;i;;ii;_;i;;ii;_;i;;ii;_;i;;ii;_;i;;ii;_;i;;ii;_;i;;ii;_;i;;ii;_;_;i;;i;i:_ii_ii;;i;i:_ii_i
Installation de la barri@re anti =
humidif@ (sur ce#ains modules)
Installation de la barriere anti-
hum id it_ (s u r certa ins m o d eIes .......
Barriere
anti-humidite
1. Veiller _ ce que la zone se trouvant sous le placard
soit propre et seche avant d'installer la barriere anti-
humidit&
2. Oter le evitez de la barriere anti-humidite et appliquer
la barriere sur le dessous du plan de travail, le long de
la rive avant du comptoir.
35
